А. Карпенко - Обозрение отечественной бронетанковой техники

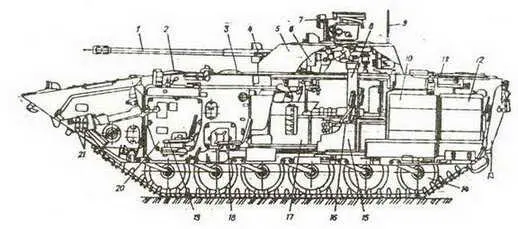

1- пушка 2А42; 2 -люк механика-водителя; 3 – люк десантника: 4 – спаренный пулемет ПКТ; 5 – башня: 6 – прицел БПК-1-42; 7 -пусковая установка; 8 – укладка ПТУР; 9 – антенна радиостанции Р-123М; 10 – топливный бак; 11 -люк десант»: 12 – аккумуляторный отсек; 13- кормовая дверь; 14 – опорный каток; 15 – магазин пушки; 2А42; 16 – сиденье оператора; 17 – магазин ПКТ; 18 – сиденье . десантника; 19 – сиденье механика-водителя; 20 перегородка силового отделения; 21- баллоны системы ППО

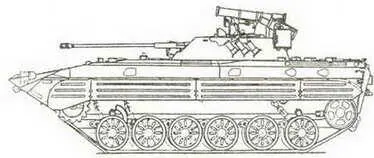

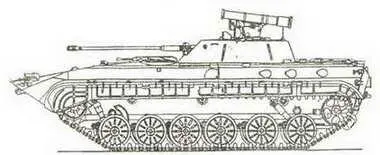

Боевая машина пехоты БМП-2 первых серий.

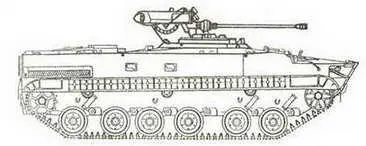

Боевая машина десанта БМД-2 с гранатометом АГ-17.

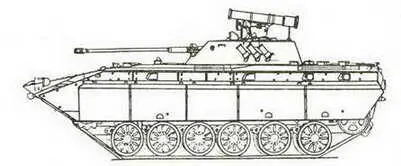

Командирская боевая машина пехоты БМП-2К.

Состояние на вооружении с 1982г.

Разработчик . КБ Курганского з-да

Изготовитель танкоремонтн. з-ды МО

Производство переоборудование

Боевая масса, т 14,5+2%

Длина, мм 6735

Ширина, мм 3150

Высота, мм . 2250

Клиренс, мм 420

Ср. уд. давление на грунт, кг/см #178; 0,64

Преодолеваемые препятствия:

– подъем, град 35

– ров, м 2,5

– стенка, м 0,7

– брод, м 1,2

Тип двигателя дизель УТД-20С1

Максимальная мощность, л.с 300

Удельная мощность, л.с/т 20,3

Максимальная скорость, км/ч . 62

Запас хода, км 550-600

Бронирование, мм противопульное

Ср постан.дымзавес 6 х 902В, ТДА

Экипаж, чел 3

Десант, чел 7

Вооружение:

– калибр орудия, мм 30 мм

– тип орудия 2А42

(боекомплект, шт.) (500)

– число х калибр, мм и тип

пулеметов 7,62 мм ПКТ

(боекомплект, шт.) (3000)

– тип ПТУР "Конкурс"

(боекомплект, шт.) (4)

– число и тип ПЗРК 2 х 9К34

Стабилизатор вооружения . 2Э36

Прицел БПК-2-42

Ночной прицел . тот же

ИК-прожектор . ОУ-3

Число амбразур для стрелкового

оружия, шт 8

Радиостанция Р-123М

Дополнительные сведения: Машина создана в 1981 г. на базе БМП-2 с усиленным бронированием. Были установлены стальные бортовые экраны на корпусе и броневая плита под рабочими местами командира и механика-водителя. В результате этих мероприятий возросла масса машины, и она утратила возможность плавать по воде. Этот вариант БМП-2 использовался в боях в Республике Афганистан.

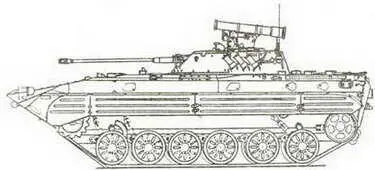

Боевая машина пехоты БМП-2Д.

Состояние опытная партия выпущена в 1981 г.

Разработчик КБ КМЗ

Изготовитель КМЗ

Производство серийно не

выпускалась

Боевая масса, т 17

Длина, мм 6720

Ширина, мм 3150

Высота, мм . 2300

Клиренс, мм 450

Ср. уд. давление на грунт, кг/см #178; 0,55

Преодолеваемые препятствия:

– подъем, град 30

– крен, град . 25

– ров, м 2,5

– стенка, м 0,7

– брод, м плавает

Тип двигателя . дизель УТД-29

Максимальная мощность, л.с 500

Удельная мощность, л.с/т 29,4

Максимальная скорость, км/ч 70

Скорость на плаву, км/ч . 10

Запас хода, км . 600

Бронирование, мм . противопульное

Ср-ва постановки дымзавес ТДА,902В

Экипаж, чел . 3

Десант, чел 7

Вооружение:

– калибр орудия, мм . 30

– тип орудия 2А42

(боекомплект, шт.) . (300)

– число х калибр, мм и тип гранатометов 30 мм АГС-17

(боекомплект, шт.) (500)

– число х калибр, тип

пулеметов . 3 х 7,62 мм ПКТ

(боекомплект, шт.) (6000)

– тип ПТУР ПТУР

(боекомплект, шт.) (8)

Радиостанция Р-123М

Дополнительные сведения: Впоследствии на базе БМП об. 688 была создана БМП-3. Корпус и башня сварные из катаных броневых листов. Моторно-трансмиссионное отделение находится в корме. На машине устанавливается навесное бульдозерное оборудование. Для движения на плаву применяется водометный движитель.

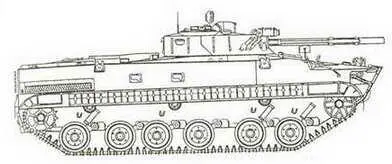

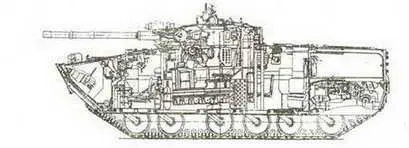

Боевая машина пехоты объект 688.

Состояние на вооружении с 1987 г.

Разработчик .КБ Курганского МЗ

Изготовитель Курганский МЗ

Производство . серия

Боевая масса, т 18,7+2%

Длина, мм 7200/7140

Ширина, мм 3230

Высота, мм . 2300-2450

Клиренс, мм . 450

Ср. уд. давление на грунт, кг/см #178; . 0,6

Преодолеваемые препятствия:

– брод, м плавает

Тип двигателя . дизель УТД-29

Максим, мощность, л.с . 450-500

Удельная мощность, л.с/т 20,1

Максимальная скорость, км/ч 70-72

Скорость на плаву, км/ч 10

Запас хода, км . 600

Бронирование противопульное

Ср. постан.дымзавес 6 х 902В, ТДА

Экипаж, чел . 3

Десант, чел 7

Вооружение:

– калибр орудия, мм . 100 мм

– тип орудия 2А70

(боекомплект, шт.) . (40)

– калибр . 30 мм

– тип орудия . 2А72(2А42)

(боекомплект, шт.) . (750)

– число х калибр, мм и тип

пулеметов 2-3 х 7,62 мм ПКТ

(боекомплект, шт.) (6000)

– тип ПТУР 9М117

(боекомплект, шт.) (6)

– число и тип ПЗРК . 2 х 9К34

Стабилиз. вооружения . 2Э52-2

Прицел 1К13-2, ППБ-1.1ПВ-2

Ночной прицел . тот же

ИК-прожектор ОУ-5, ОУ-ЗГА2

Число амбразур для стрелкового

оружия, шт . 5

Радиостанция Р-173/Р-173П

Дополнительные сведения: Главный конструктор А. Никонов. Создана с использоваием элементов ходовой части легкого плавающего танка об.685. На опытном объекте 688, созданном в 1981 г., была установлена башня с 30 мм автоматической пушкой, 30 мм автоматическим гранатометом, 7,62 мм пулеметом и ПУ ПТУР. На базе БМП-3 создан командирский вариант БМП-ЗК и бронированная ремонтно-эвакуационная машина БРЭМ-Л("Беглянка") с крановой стрелой грузоподъемностью 6 т, с тяговой лебедкой с усилием на тросе-20т и с бульдозерным оборудованием, а также разведывательная машина БРМ-3.

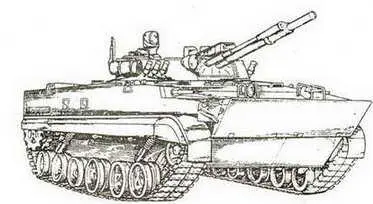

Боевая машина пехоты БМП-3.

Боевая машина пехоты БМП-3.

Боевая машина пехоты БМП-3

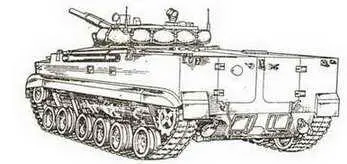

Боевая машина пехоты БМП-3 ( вид с кормы ).
