А. Карпенко - Обозрение отечественной бронетанковой техники

Максимальная мощность, л.с 95

Удельная мощность, л.с./т . 9,8

Максимальная скорость, км/ч 28-30

Запас хода, км . , 200

Бронирование, мм:

– лоб корпуса 16

– лоб башни . 25

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия 76,2 мм КТ

(боекомплект, шт) (48)

– число х калибр, мм и тип

пулеметов . 2-3x7,62 мм ДТ

(боекомплект, шт.) (2772)

Прицел перископический

Радиостанция 71-ТК-1

Дополнительные сведения: Создан на базе опытного легкого танка Т-26 с установкой в башне 76,2-мм пушки вместо 45-мм. Всего было выпущено 23 серии танков Т-26 с 3 сериями двигателей. На базе танка Т-26 созданы самоходные установкиСу-1, АТ-1, Су-6, Су-5; бронетранспортер ТР-4, мостоукладчик,тягач и другая техника.

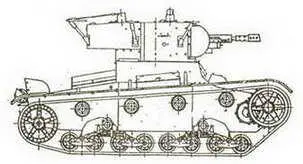

Легкий танк Т-26-4.

Состояние принят на вооружение в 1931 году.

Разработчик з-д. им. Ворошилова

Изготовитель з-д. им. Ворошилова

Производство серия 1938-40 гг.

Боевая масса, т 10,25-10,3

Длина, мм:

– с пушкой вперед 4620

– корпуса 4620

Ширина, мм 2445

Высота по крышу башни, мм 2330

Клиренс, мм 380

Ср. уд. давление на грунт, кг/см #178; . 0,8

Преодолеваемые препятствия:

– подъем, град 35

– брод, м . . 0,8

Тип двигателя карбюраторный Т-26

Максимальная мощность, л.с 95

Удельная мощность, л.с./т . 9,5

Запас топлива, л . 290

Максимальная скорость, км/ч. 28-30

Запас хода, км 225-240

Бронирование, мм:

– лоб корпуса . 16

– лоб башни . 25

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия . 45 мм обр. 1934-38 гг.

(боекомплект, шт) (107)

– число х калибр, мм и тип

пулеметов 3x7,62 мм ДТ

(боекомплект, шт.) (2772)

Прицел ТОП-1(ТОС),ПТ-1

Радиостанция 71-ТК-1

Дополнительные сведения: Вариант танка Т-26,на котором была установлена новая сварная коническая башня. В днище корпуса введен люк-лаз. Вместо поручневой антенны установлена штыревая. В модификации 1939 года изъят задний пулемет, что сделало возможным довести боекомплект до 205 выстрелов для пушки и 3654 патронов к пулеметам ( на танках без радиостанции соответственно 165 выстрелов и 3087 патронов ). Мощность двигателя возросла до 97 л.с В 1940 году во время Финской кампании были установлены экраны, новый погон башни и др. Масса танка превысила 12 т. Танки принимали участие в Великой Отечественой войне.

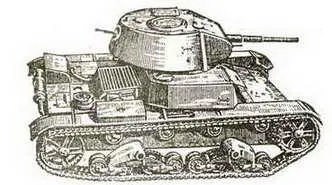

Легкий пехотный танк Т-26.

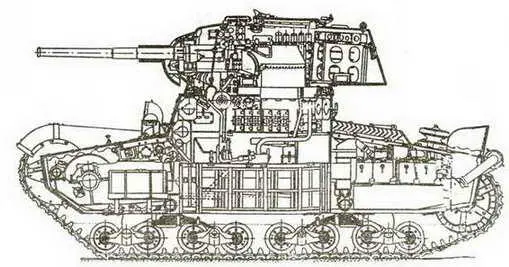

Разрез легкого пехотного танка Т-26.

Состояние принят на вооружение в 1938 году.

Разработчик з-д. им Ворошилова

Изготовитель з-д. им. Ворошилова

Производство серия 1938-39 гг.

Боевая масса, т . 10-11,5

Длина, мм:

– с пушкой вперед 4660

– корпуса . 4660

Ширина, мм 2440

Высота по крышу башни, мм . 2330

Клиренс, мм . 380

Ср. уд. давление на грунт, кг/см #178; 0,69

Преодолеваемые препятствия:

– подъем, град . 35

– брод, м 0,8

Тип двигателя . карбюраторный Т-26

Максимальная мощность, л.с 95

Удельная мощность, л.с./т . 9,5-8,3

Максимальная скорость, км/ч . 30

Запас хода, км . 130

Бронирование, мм:

– лоб корпуса 15

– лоб башни 15

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

пулеметов . 7,62 мм ДТ

(боекомплект, шт.) . (2898)

– огнемет 1

(количество выстрелов) (40)

Прицел .перископический

Радиостанция нет

Дополнительные сведения: Создан на базе легкого танка Т-26 . В башне вместо пушки установлен огнемет Дальность огнеметания 35-50 метров Огнеметное оборудование установлено в боевом отделении ( два резервуара для огнесмеси общей емкостью 400 литров). Корпус танка коробчатого сечения клепаный из катаных броневых листов, башня цилиндрической формы. Танк использовался в боях на р.Халхин-Гол. В дальнейшем были созданы модифицированные варианты огнеметных танков ОТ-131, ОТ-132 и ОТ- 133.

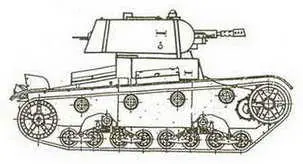

Огнеметный танк ОТ-130.

Состояние принят на вооружение в 1939 году.

разработчик . з-д. им. Ворошилова

Изготовитель . з-д. им. Ворошилова

Производство . серия

Боевая масса, т 10,5

Длина, мм:

– с пушкой вперед 4660

– корпуса . 4660

Ширина, мм 2440

Высота по крышу башни, мм 2330

Клиренс, мм . 380

Ср. уд. давление на грунт, кг/см #178; 0,69

Преодолеваемые препятствия:

– подъем, град . 35

– брод, м 0,8

Тип двигателя карбюраторный Т-26

Максимальная мощность, л.с 95

Удельная мощность, л.с./т . 9,0

Максимальная скорость, км/ч . 30

Запас хода, км 120

Бронирование, мм:

– лоб корпуса 15

– лоб башни 15

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

пулеметов 3x7,62 мм ДТ

(боекомплект, шт.) (ок.4000)

– огнемет 1

(количество выстрелов) (40)

Прицел . перископический

Радиостанция нет

Дополнительные сведения: Танк создан на базе легкого танка Т-26 с конической башней с установкой огнемета с дальностью огнеметания 35-50 метров. Танки Т-133 с усиленной броневой защитой использовались во время Финской кампании 1939-40 годов для подавления ДОТов и ДЗОТов линии Маннергейма. Для этого танки подходили вплотную к ним и выпускали огнесмесь прямо в амбразуру.

Огнеметный танк Т-133.

Состояние создан в 1940 году.

Разработчик з-д. им. Ворошилова

Изготовитель з-д. им. Ворошилова

Производство опытный образец

Боевая масса, т . 10,8

Длина, мм:

– с пушкой вперед . 4660

– корпуса 4660

Ширина, мм 2440

Высота по крышу башни, мм . 2330

Клиренс, мм . 380

Ср. уд. давление на грунт, кг/см #178; 0,71

Преодолеваемые препятствия:

– подъем, град 35

– брод, м . 0,8

Тип двигателя карбюраторный Т-26

Максимальная мощность, л.с 90

Удельная мощность, л.с./т . 8,9

Максимальная скорость, км/ч . 30

Запас хода, км 120

Бронирование, мм:

– лоб корпуса 15

– лоб башни 15

Экипаж, чел. . 3

Вооружение:

– число х калибр, мм и тип

орудия 45 мм обр. 1938 г.

(боекомплект, шт) . ()

– число х калибр, мм и тип

пулеметов 2x7,62 мм ДТ

(боекомплект, шт.) ()

– огнемет 1

(количество выстрелов) . (15-18)

Прицел . перископический

Дополнительные сведения: Танк создан на базе легкого танка Т-26 с конической башней последних лет выпуска. Основное вооружение танка анологично базовой модели: в башне размещены пушка, спаренный и зенитный пулеметы. Огнеметное оборудование массой 568 кг расположено в боевом отделении и отделении управления слева от механика-водителя. Емкость баков с огнесмесью 140 л. Огнемет пневматического типа установлен в шаровой опоре в лобовом листе подбашенной коробки. Дальность огнеметания 50 м.
