А. Карпенко - Обозрение отечественной бронетанковой техники

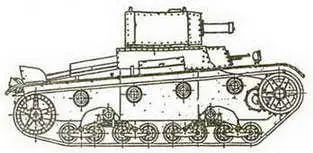

Легкий танк ТММ-1.

Состояние принят на вооружение в 1931 году.

разработчик . з-д. им. Ворошилова

Изготовитель з-д. им. Ворошилова

Производство серия 1932-33 гг.

Боевая масса, т 8,4

Длина, мм:

– с пушкой вперед 4620

– корпуса . 4620

Ширина, мм 2440

Высота по крышу башни, мм . 2190

Клиренс, мм . 380

Ср. уд. давление на грунт, кг/см #178; 0,76

Преодолеваемые препятствия:

– подъем, град . 35

– брод, м 0,8

Тип двигателя карбюраторный Т-26

Максимальная мощность, л.с 90

Удельная мощность, л.с./т . 10,7

Запас топлива, л . 180

Максимальная скорость, км/ч . 30

Запас хода, км . 160

Бронирование, мм:

– лоб корпуса 10

– лоб башни . 13

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия . 37 мм "Гочкис" (Б-3)

(боекомплект, шт) (113)

– число х калибр, мм и тип

пулеметов . 7,62 мм ДТ

(боекомплект, шт.) (3087)

Прицел . МП

Радиостанция . нет

Дополнительные сведения: Вариант танка Т-26 с установкой в одной из башен 37-мм пушки с плечевым упором. Горизонтальный угол обстрела каждой из башен 270 градусов Поворот башен осуществляется планетарным механизмом с ручным приводом.

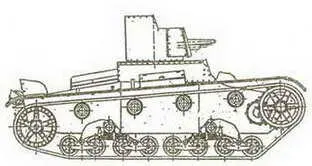

Легкий пехотный танк Т-26.

Состояние принят на вооружение в 1933 году.

Разработчик з-д. им. Ворошилова

Изготовитель . з-д. им. Ворошилова

Производство . небольшая серия

Боевая масса, т 9,0

Длина, мм:

– с пушкой вперед 4650

– корпуса . 4650

Ширина, мм 2440

Высота по крышу башни, мм 2190

Клиренс, мм . 380

Ср. уд. давление на грунт, кг/см #178; 0,79

Преодолеваемые препятствия:

– подъем, град 35

– брод, м . 0,8

Тип двигателя карбюраторный Т-26

Максимальная мощность, л.с 90

Запас топлива, л . 182

Удельная мощность, л.с./т 10

Максимальная скорость, км/ч . 45

Запас хода, км . 100-110

Бронирование, мм:

– лоб корпуса 15

– лоб башни . 15

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия огнемет

(запас огнесмеси, л) (300)

– число х калибр, мм и тип

пулеметов 7,62 мм ДТ

(боекомплект, шт.) (1512)

Прицел МП

Радиостанция нет

Дополнительные сведения: Создан на базе двухбашенного танка Т-26. Левая башня снята, на ее месте размещен люк с крышкой. В башне цилиндрической размещен пневматический огнемет и спаренный пулемет. Огнеметное оборудование находится в левом отделении танка и состоит из резервуара для огнесмеси, трех 135-литровых баллонов со сжатым воздухом ( 150 атмосфер ), бензинового бачка ( 0,7 л ), брандспойта и системы зажигания. Дальность огнеметания 35 м, количество выстрелов – 70. Была изготовлена небольшая серия.

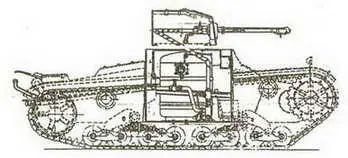

Огнеметный танк ОТ-26.

Состояние принят на вооружение в 1931 году.

разработчик з-д. им. Ворошилова

Изготовитель . з-д. им. Ворошилова

Производство . серия 1933-36 гг.

Боевая масса, т i 9,4

Длина, мм:

– с пушкой вперед . 4620

– корпуса 4620

Ширина, мм 2440

Высота по крышу башни, мм 2330

Клиренс, мм . 380

Ср. уд. давление на грунт, кг/см #178; 0,65

Преодолеваемые препятствия:

– подъем, град 35

– брод, м 0,8

Тип двигателя карбюраторный Т-26

Максимальная мощность, л.с 90

Удельная мощность, л.с./т . 9,6

Максимальная скорость, км/ч . 30

Запас хода, км 130

Бронирование, мм:

– лоб корпуса 16

– лоб башни . 25

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия 45 мм обр. 1932 г.

(боекомплект, шт) (136)

– число х калибр, мм и тип

пулеметов . 7,62 мм ДТ

(боекомплект, шт.) (2848)

Прицел ТОП

Радиостанция (71-ТК-1)

Дополнительные сведения: Вариант танка Т-26 с установкой одной цилиндрической башни с 45-мм пушкой вместо двух башен на предыдущих модификациях. Корпус клепаный. При установке радиостанции боекомплект к пушке снижался до 96 выстрелов. Радиостанция имеет поручневую антенну. С 1935 года танки Т-26 выпускались со сварной броневой коробкой, масса танка возросла до 9,6 т. Боекомплект к пушке 122 выстрела (с радиостанцией – 82). На этом варианте танка увеличена емкость топливных баков.

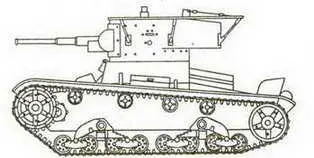

Легкий пехотный танк Т-26.

Состояние принят на вооружение в 1931 году.

Разработчик з-д. им. Ворошилова

Изготовитель з-д. им. Ворошилова

Производство . серия 1936-37 гг.

Боевая масса, т 9,65

Длина, мм:

– с пушкой вперед 4620

– корпуса 4620

Ширина, мм 2440

Высота по крышу башни, мм . 2330

Клиренс, мм . 380

Ср. уд. давление на грунт, кг/см #178; 0,68

Преодолеваемые препятствия:

– подъем, град . 35

– брод, м 0,8

Тип двигателя . карбюраторный Т-26

Максимальная мощность, л.с 90

Удельная мощность, л.с./т . 9,3

Максимальная скорость, км/ч . 30

Запас хода, км 150

Бронирование, мм:

– лоб корпуса 16

– лоб башни . 25

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия 45 мм обр. 1932 г.

(боекомплект, шт) (102)

– число х калибр, мм и тип

пулеметов 2x7,62 мм ДТ

(боекомплект, шт.) (2772)

Прицел ТОП

Радиостанция (71-ТК-1)

Дополнительные сведения: Вариант танка Т-26, на котором был введен съемный бандаж катков, изменен натяжной механизм, установлен дополнительный пулемет в нише сзади башни. В 1937 году на части танков установлены турель с зенитным пулеметом, танковое переговорное устройство ТПУ-3, поставлена фара-прожектор. Боекомплект танка доведен до 107 выстрелов к пушке и 3021 патронов к пулеметам. На танках без зенитного пулемета боекомплект составил 111 выстрелов к пушке и 2772 патрона. Двигатель форсирован до 95 л.с. и на всех танках установлена радиостанция 71-ТК-З. Масса возросла до 9,75 т. Танки Т-26 выпуска 1933-37 годов принимали участие в боевых действиях на р. Халхин -Гол.

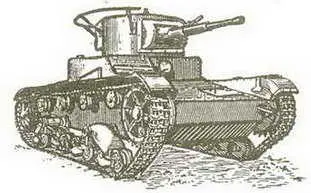

Легкий пехотный танк Т-26.

Состояние создан в 1937-38 гг.

разработчик з-д. им. Ворошилова

Изготовитель з-д. им. Ворошилова

Производство небольшая серия

боевая масса, т 9,7

Длина, мм:

– с пушкой вперед 4620

– корпуса 4620

Ширина, мм 2445

Высота по крышу башни, мм . 2500

Клиренс, мм . 380

Ср. уд. давление на грунт, кг/см #178; 0,66

Преодолеваемые препятствия:

– подъем, град . 35

– брод, м 0,8

Тип двигателя . карбюраторный Т-26
