А. Карпенко - Обозрение отечественной бронетанковой техники

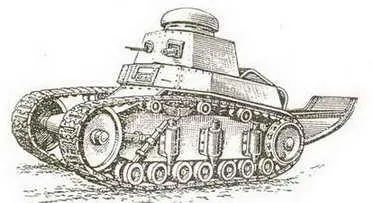

Легкий танк Т-16.

Состояние модифицирован в 1938 году.

Разработчик . з-д." Большевик"

Изготовитель ремзаводы

Производство модернизация

Боевая масса, т 5,8

Длина, мм

– с пушкой вперед 3520

– корпуса 3520

Ширина, мм 1720

Высота по крышу башни, мм . 2080

Клиренс, мм . 300

Ср. уд. давление на грунт, кг/см #178; 0,37

Преодолеваемые препятствия:

– подъем, град . 35

– брод, м 0,8

Тип двигателя . карбюраторный ГАЗ-М1

Максимальная мощность, л.с 50

Удельная мощность, л.с./т . 8,6

Запас топлива, л 110

Максимальная скорость, км/ч 24

Запас хода, км 120

Бронирование, мм:

– лоб корпуса 14

– лоб башни 14

Экипаж, чел 2

Вооружение:

– число х калибр, мм и тип

орудия . 45 мм обр.1932 г.

(боекомплект, шт.) (112)

– число х калибр, мм и тип

пулеметов . 7,62 мм ДТ

(боекомплект, шт.) . (1449)

Прицел механический

Радиостанция . нет

Дополнительные сведения: Вариант третьей модернизации танка МС-1. В результате этой модернизации был увеличен боекомплект пушки, установлен новый двигатель, усилена силовая установка, изъят "хвост". Выполненные мероприятия позволили увеличить скорость мащины, но при этом несколько снизилась надежность.

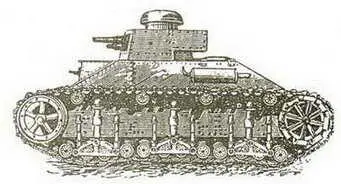

Легкий танк Т-18М.

Состояние .создан в 1930 году

Разработчик . СТБ ГУВП

Изготовитель . з-д. "Большевик"

Производство опытный образец

Боевая масса, т 9.0

Длина, мм:

– с пушкой вперед 3800

– корпуса . 3800

Ширина, мм 1800

Высота по крышу башни, мм . 2250

Клиренс, мм . 320

Ср. уд. давление на грунт, кг/см #178; 0,4

Преодолеваемые препятствия:

– подъем, град 30

– брод, м . 0,8

Тип двигателя карбюраторный

Максимальная мощность, л.с 60

Удельная мощность, л.с./т . 6,7

Максимальная скорость, км/ч 17

Запас хода, км 80-100

Бронирование, мм:

– лоб корпуса 16

– лоб башни . 16

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия . 37 мм "Гочкис"

(боекомплект, шт.) (104)

– число х калибр, мм и тип

пулеметов . 2x7,62 мм ДТ

(боекомплект, шт.) . (2016)

Прицел механический

Радиостанция . нет

Дополнительные сведения: Разработан на базе легкого танк Т-18. Корпус клепаный, башня с удлиненной кормовой частью. В башне размещены пушка и пулемет. Пушка наводится с помощью плечевого упора. Силовая установка размещена в кормовой части корпуса. Танк Т-19 был тяжелее и имел более сложные механизмы и устройства, чем серийный танкМС-1 (Т-18). В то же время никакими преимуществами он не обладал. В результате в серию не пошел. Второй опытный образец получил индекс Т-20.

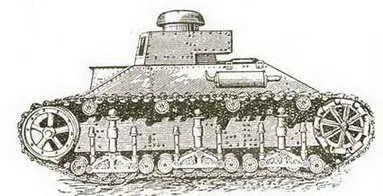

Легкий танк Т-19.

Состояние выпущен в 1930г. году.

Разработчик . СТБ ГУВП

Изготовитель . з-д. Большевик

Производство опытный образец

Боевая масса, т 9,0

Длина, мм:

– с пушкой вперед 3800

– корпуса . 3800

Ширина, мм 1800

Высота по крышу башни, мм 2250

Клиренс, мм . 320

Ср. уд. давление на грунт, кг/см #178; . 0,4

Преодолеваемые препятствия:

– подъем, град . 30

– крен, град 30

– стенка, м . 0,55

– брод, м . 1,8

Тип двигателя карбюраторный

Максимальная мощность, л.с 60

Удельная мощность, л.с./т . 6,7

Максимальная скорость, км/ч . 17

Запас хода, км 80-100

Бронирование, мм:

– лоб корпуса ..16

– лоб башни . 16

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия 37 мм "Гочкис"

(боекомплект, шт.) (104)

– число х калибр, мм и тип

пулеметов . 7,62 мм ДТ

(боекомплект, шт.) . (2016)

Прицел механический

Радиостанция нет

Дополнительные сведения: Создан на базе легкого танка Т-18 и является вторым опытным образцом опытного танка Т-19. Имеет некоторые отличия от Т-19. В серию не пошел.

Легкий танк Т-20.

Состояние принят на вооружение в 1931 году.

разработчик . КБ ХПЗ

Изготовитель ХПЗ им. Коминтерна

Производство . серия 1932-33 гг

Боевая масса, т 10,5-11,3

Длина, мм:

– с пушкой вперед . 5350-5500

– корпуса 5350-5500

Ширина, мм 2230

Высота по крышу башни, мм 2160-2200

Клиренс, мм . 350

Ср. уд. давление на грунт, кг/см #178; 0,63

Преодолеваемые препятствия:

– подъем, град . 42

– брод, м 1,0

Тип двигателя карб."Либерти" (М-5)

Максимальная мощность, л.с 400

Удельная мощность, л.с./т 36,4

Максимальная скорость, км/ч:

– на колесах 72

– на гусеницах . 52

Запас хода, км . 200/120

Бронирование, мм:

– лоб корпуса 13

– лоб башни 13

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия 37 мм обр.1930 г.(Точкис")

(боекомплект, шт.) (92-96)

– число х калибр, мм и тип

пулеметов . 7,62 мм ДТ

(боекомплект, шт.) . (2709)

Прицел телескопический

Радиостанция . нет

Дополнительные сведения: Разработан на базе закупленных в США танков "Кристи". Корпус клепаный коробчатого сечения. В верхнем лобовом листе корпуса размещен входной люк механика водителя. Башня клепаная цилиндрической формы, в ней установлены пушка и пулемет. Переход с гусеничного хода на колесный занимает 30 мин. На базе БТ-2 в 1937 году был создан мостовой танк с опрокидываемым мостом грузоподъемностью 15 т и длиной 9,2 м. Танков БТ-2 было выпущено около 600 единиц. В дальнейшем на его базе созданы танки: БТ-5, БТ-7, БТ-7М, БТ-8 и другие. Танки принимали участие в боевых действиях на р. Халхин-Гол

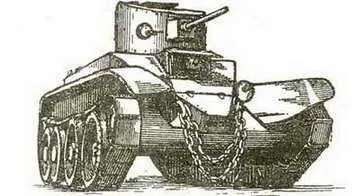

Колесно-гусеничный танк БТ-2.

Состояние принят на вооружение

в 1933 году.

Разработчик КБ ХПЗ

Изготовитель ХПЗ им. Коминтерна

Производство . серия 1933-34 гг

Боевая масса, т 11,5

Длина, мм:

– с пушкой вперед 5350

– корпуса . 5350

Ширина, мм 2230

Высота по крышу башни, мм . 2200

Клиренс, мм . 350

Ср. уд. давление на грунт, кг/см #178; 0,65

Преодолеваемые препятствия:

– подъем, град 37-42

– крен, град 30-35

– ров, м 1,8-2,0

– стенка, м . 0,55

– брод, м . 0,9-1,0

Тип двигателя . карбюраторный М-5

Максимальная мощность, л.с 400

Удельная мощность, л.с./т 34,8

Максимальная скорость, км/ч:

– на колесах 72

– на гусеницах .-г 52

Запас хода, км 200/120

Бронирование, мм:

– лоб корпуса . 13

– лоб башни 13

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип
