А. Карпенко - Обозрение отечественной бронетанковой техники

Преодолеваемые препятствия:

– подъем, град 30

– брод, м 1,4 (с ОПВТ – 5)

Тип двигателя . дизель В-54

Максимальная мощность, л.с 520

Запас топлива, л 580+280

Удельная мощность, л.с./т 14,3

Максимальная скорость, км/ч .,50

Запас хода, км 400

Бронирование, мм:

– лоб корпуса 100

– лоб башни 200

Средства постановки дымзавес БДШ

Экипаж, чел . 4

Вооружение:

– число х калибр, мм и тип

орудия 100 ммД-ЮТГ

(боекомплект, шт.) . (..)

– число х калибр, мм и тип

пулеметов 12,7 мм ДШК-М

(боекомплект, шт.) . (200)

– число х калибр, мм и тип

пулеметов . 2 х 7,62 мм СГМТ

(боекомплект, шт.) (3500)

Прицел ТШ-2А-22

Ночной прицел ТПН-1

Стабилизатор вооружения СТП-1

Радиостанция Р-113, Р-112

Дополнительные сведения: Создан на базе линейного танка Т-54А и отличается от него размещением дополнительно коротковолновой радиостанции, навигационного оборудования ТНА-2 и зарядного устройства АБ-1-П/30. В результате размещения дополнительного оборудования несколько уменьшился боекомплект пушки.

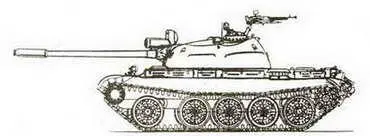

Командирский танк Т-54ЛК.

Состояние принят на вооружение в 1956г.

Разработчик КБ з-да №183

Изготовитель з-д №183

Производство серия 1957-59гг.

Боевая масса, т 36-36,5

Длина, мм:

– с пушкой вперед 9000

– корпуса 6040

Ширина, мм 3270

Высота по крышу башни, мм . 2400

Клиренс, мм . 468

Ср. уд. давл на грунт, кг/см #178; 0,81-0,82

Преодолеваемые препятствия:

– крен, град 30

– подъем, град 30

– ров, м 2,7

– стенка, м 0,8

– брод, м 1,4(с ОПВТ-5м)

Тип двигателя дизель В-54Б

Максимальная мощность, л.с 520

Запас топлива, л 510+285

Удельная мощность, л.с./т 14,2-14,5

Максимальная скорость, км/ч. 48-50

Запас хода, км 360-400

Бронирование, мм:

– лоб корпуса 100

– лоб башни . 115-190

Ср-ва постановки дымзавес БДШ-5

Экипаж, чел. 4

Вооружение:

– число х калибр, мм и тип

орудия 100 мм Д-10Т2С

(боекомплект, шт.) (34)

– число х калибр, мм и тип

пулеметов . 12,7 мм ДШК

(боекомплект,шт.) (200)

– число х калибр, мм и тип

пулеметов . 2 х 7,62 мм СГМТ

(боекомплект, шт.) (3500)

Прицел ТШ-2А-22(ТШ-2Б-22)

Ночной прицел . ТПН-1-22А-11

Радиостанция Р-113

Стабилиз . вооруж СТП-2"Циклон"

Дополнительные сведеиия:Создан на базе танка Т-54А. Главный конструктор Л.Н. Карцев. На танке установлен двухплоскостной стабилизатор вооружения, вращающийся пол боевого отделения со сдающим звеном. Несколько позже на танке стали устанавливать ночной прицел. В дальнейшем танк подвергся модернизации, на нем установили новый двигатель В-55, средства связи Р-123, заменили опорные катки от Т 55, гусеницы с РМШ, изменили боеукладку и др. С января 1965 г. на танк устанавливается прицел ТШ2Б-32 (ТШ2Б-32П). Командирский танк Т-54БК принят на вооружение в 1958 г.

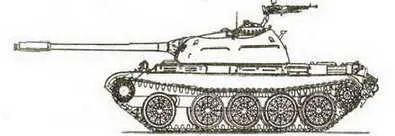

Средний танк Т-54Б.

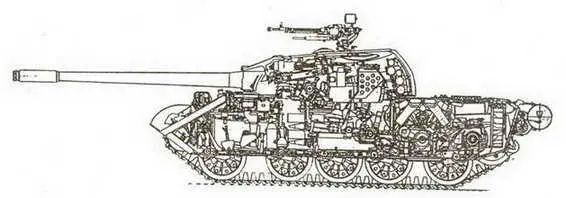

Разрез среднего танка Т-54Б.

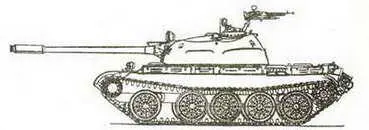

Средний танк Т-54Б с опорными катками танка Т-55.

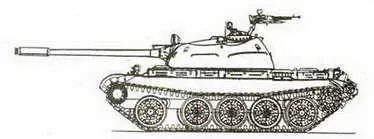

Средний танк Т-54Б с ПТУР "Малютка".

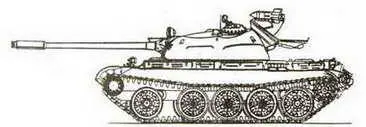

Модернизированный танк Т-54Б с лазерным дальномером КТД-1.

Состояние принят на вооружение в 1958 г

разработчик КБ з-да №183

Изготовитель завод №183

Производство серия

Боевая масса, т 36,5

Длина, мм:

– с пушкой вперед 9000

– корпуса . 6040

Ширина, мм 3270

Высота по крышу башни, мм 2400

Клиренс, мм . 468

Ср. уд. дав. на грунт, кг/см #178; 0,82

Преодолеваемые препятствия:

– подъем, град 30

– брод, м 1,4 (с ОПВТ – 5)

Тип двигателя дизель В-54Б

Максимальная мощность, л.с 520

Запас топлива, л 510+285

Удельная мощность, л.с./т 14,2

Максимальная скорость, км/ч . 50

Запас хода, км 400

Бронирование, мм:

– лоб корпуса 100

– лоб башни 192

Средства постановки дымзавес БДШ-5

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия 100 мм Д-10Т2С

(боекомплект, шт.) . (..)

– число х калибр, мм и тип

пулеметов 12,7 мм ДШК

(боекомплект, шт.) (200)

– число х калибр, мм и тип

пулеметов . 2 х 7,62 мм СГМТ

(боекомплект, шт.) (3500)

Прицел ТШ-2Б-22

Ночной прицел ТПН-1-22А-11

Стабилизатор вооружения СТП-2

Радиостанция Р-113, Р-112

Дополнительные сведения: Создан на базе линейного танка Т-54Б и отличается от него размещением дополнительно коротковолновой радиостанции, навигационного оборудования ТНА-2 и зарядного устройства АБ-1-П/30. В результате размещения дополнительного оборудования несколько уменьшился боекомплект пушки.

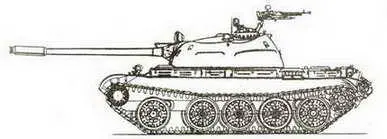

Командирский танк Т-54БК.

Состояние принят на вооружение в 60-х годах.

Разработчик КБ Уралвагонзавода

Изготовитель . ремзаводы МО

Производство . модернизация

Боевая масса, т 36

Длина, мм:

– с пушкой вперед 9000

– корпуса . 6040

Ширина, мм 3270

Высота по крышу башни, мм 2400

Клиренс, мм . 425

Ср. уд. дав. на грунт, кг/см #178; 0,81

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 30

– ров, м 2,7

– стенка, м 0,8

– брод, м 1,4 (с ОПВТ – 5)

Тип двигателя . дизель В-55

Максимальная мощность, л.с 580

Удельная мощность, л.с./т 16,1

Максимальная скорость, км/ч . 50

Запас хода, км 400

Бронирование, мм:

– лоб корпуса 100

– лоб башни . 160-192

Средства постановки дымзавес БДШ

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия . 100 мм Д-10ТГ

(боекомплект, шт.) . (43)

– число х калибр, мм и тип

пулеметов 212,7 мм ДШК-М

(боекомплект, шт.) (200)

– число х калибр, мм и тип

пулеметов 2 х 7,62 мм ПКТ

(боекомплект, шт.) (3500)

Прицел ТШ-2Б-32

Ночной прицел ТПН-1

Стабилизатор вооружения СТП-2

Радиостанция . Р-123

Дополнительные сведения: Модернизированный вариант танка Т-54А. На танке применена новая боеукладка снарядов, число их увеличилось на 9 единиц. Установлены двигатель В-55, новые средства связи, облегченные катки от танка Т-55, гусеницы с РМШ. Танк оснащен ночным прицелом и приборами ночного видения. Модернизирована система подводного вождения танка.
