А. Карпенко - Обозрение отечественной бронетанковой техники

Состояние принят на вооружение в 1958г.

Разработчик . КБ з-да №183

Изготовитель . з-д №183

Производство небольшая серия

Боевая масса, т 36

Длина, мм:

– с пушкой вперед 9000

– корпуса 6040

Ширина, мм 3270

Высота по крышу башни, мм . 2400

Клиренс, мм 425

Ср. уд. давление на грунт, кг/см #178; 0,81

Преодолеваемые препятствия:

– крен, град . 30

– подъем, град . 30

– брод, м . 1,4

Тип двигателя . дизель В-54

Максимальная мощность, л.с 520

Запас топлива, л . 532

Удельная мощность, л.с./т . 14,4

Максимальная скорость, км/ч . 50

Запас хода, км 400

Бронирование, мм:

– лоб корпуса 100

– лоб башни . 200

Ср-ва постановки дымзавес . БДШ

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия . 100 мм Д-10Т

(боекомплект, шт.) . (.)

– число х калибр, мм и тип

пулеметов . 12,7 мм ДШК-М

(боекомплект,шт.) (200)

– число х калибр, мм и тип

пулеметов 7,62 мм СГМТ

(боекомплект, шт.) (. )

Прицел ТШ-2-22

Радиостанция Р-113.Р-112

Дополнительные сведения: Создан на базе линейного танка Т-54 и отличается от него размещением дополнительной радиостанции, навигационной аппаратуры и зарядного устройства, из-за чего был несколько уменьшен боекомплект пушки.

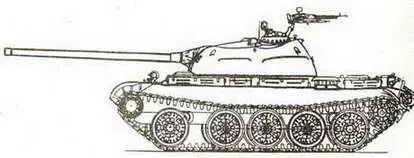

Командирский танк Т-54К.

Состояние принят на вооружение в 1954г.

разработчик КБ ХПЗ

Изготовитель ХПЗ

Производство . серия

Боевая масса, т 36,5

Длина, мм:

– с пушкой вперед 9000

– корпуса 6040

Ширина, мм 3270

Высота по крышу башни, мм . 2400

Клиренс, мм . 425

Ср. уд. давление на грунт, кг/см #178; 0,82

Преодолеваемые препятствия:

– подъем, град . 30

– брод, м . 1,4

Тип двигателя . дизель В-54

Максимальная мощность, л.с 520

Удельная мощность, л.с./у . 14,2

Максимальная скорость, км/ч 50

Запас хода, км 400

Бронирование, мм:

– лоб корпуса 100

– лоб башни 200

Ср-ва постановки дымзавес БДШ

Экипаж, чел 4

Вооружение:

– тип орудия огнемет АТО-1

(огнесмесь, л) (460)

– число х калибр, мм и тип

орудия 100 мм Д-ЮТ

(боекомплект, шт.) (19)

– число х калибр, мм и тип

пулеметов . 12,7 мм ДШК-М

(боекомплект,шт.) (200)

– число х калибр, мм и тип

пулеметов . 7,62 мм СГ-43

(боекомплект, шт.) (1500)

Прицел ТШ-2-22

Радиостанция . 10-РТ-26

Дополнительные сведения:Создан на базе среднего танка Т-54, на который вместо спаренного пулемета в башне установлен автоматический пороховой огнемет АТО-1. Огнеметное оборудование размещено в боевом отделении и отделении управления. В носовой части корпуса вместо боеукладки и топливного бака установлен бак с огнесмесью АП-7. Танк мог метать огонь на дальность 160 м со скорострельностью 15-20-ти выстрелов в минуту.

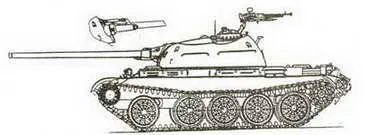

Опытный танк ОТ-54.

Состояние создан в 1954 г.

Разработчик КБ з-да №183

Изготовитель . з-д №183

Производство . опытный образец

Боевая масса, т 36

Длина, мм:

– с пушкой вперед ок. 9400

– корпуса 6040

Ширина, мм 3270

Высота по крышу башни, мм . 2400

Клиренс, мм . 425

Ср. уд. давление на грунт, кг/см #178; 0,81

Преодолеваемые препятствия:

– подъем, град . 30

– брод, м 1,4

Тип двигателя дизель В-54-6

Максимальная мощность, л.с. 520(580)

Запас топлива, л 695+285

Максимальная скорость, км/ч . 50

Запас хода, км 400

Бронирование, мм:

– лоб корпуса 100

– лоб башни 200

Ср-ва постановки дымзавес . БДШ

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия 100 мм Д-54Т

(боекомплект, шт.) (50)

– число х калибр, мм и тип

пулеметов 14,5 мм КПВТ

(боекомплект,шт.) (200)

– число х калибр, мм и тип

пулеметов . 2 х 7,62 мм СГМТ

(боекомплект, шт.) . (3500)

Прицел TLU-2

Ночной прицел ТПН-1

Радиостанция . 10-РТ-26

Дополнительные сведения:Создан на базе корпуса танка Т-54. На танке установлены облегченные опорные катки, введены новые ведущие колеса и новая мощная пушка, а также установлен ночной прибор механика-водителя ТВН-1 и ночной прицел. Элементы ходовой части танка Т-54М впоследствии были использованы на танке Т-55.

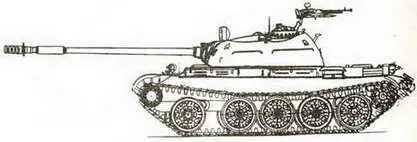

Опытный средний танк Т-54М.

Состояние принят на вооружение в 1955г.

разработчик . КБ з~да №183

Изготовитель . з-д №183

Производство серия 1955-57гг.

Боевая масса, т 36,4

Длина, мм:

– с пушкой вперед 9000

– корпуса 6040(6310)

Ширина, мм . 3270

Высота по крышу башни, мм . 2400

Клиренс, мм 425

Ср. уд. давление на грунт, кг/см #178; 0,81

Преодолеваемые препятствия:

– крен, град . 30

– подъем, град . 30

– ров, м . 2,7

– стенка, м 0,8

– брод, м . 1,4

Тип двигателя . дизель В-54

Максимальная мощность, л.с 520

Запас топлива, л 580+280

Удельная мощность, л.с./т 14,3

Максимальная скорость, км/ч . 50

Запас хода, км . 440

Бронирование, мм:

– лоб корпуса 100

– лоб башни 200

Ср-ва постановки дымзавес БДШ

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия 100 мм Д-10ТГ

(боекомплект, шт.) (34)

– число х калибр, мм и тип

пулеметов 12,7 мм ДШК

(боекомплект,шт.) (200)

– число х калибр, мм и тип

пулеметов . 2 х 7,62 мм СГ-43

(боекомплект, шт.) (3500)

Прицел . ТШ-2А-22

Радиостанция Р-113

Стабилизатор вооружения СТП-1

Дополнительные сведения:Модернизированный вариант танка Т-54. Главный конструктор Л.Н. Карцев. На танке установлена усовершенствованная пушка с эжекторным устройством для продува канала ствола, электрогидравлический стабилизатор вооружения в вертикальной плоскости "Горизонт", новый прицел и др. Танк оборудован ночным прибором водителя ТВН-1. В дальнейшем на танкоремонтных заводах МО танк был модернизирован и получил обозначение Т-54АМ. Командирский танк Т-54АК принят на вооружение в 1958 г.

Средний танк Т-54А.

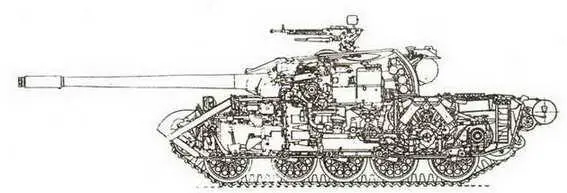

Разрез среднего танка Т-54А.

Состояние принят на вооружение в 1958 г.

разработчик . КБ з-да №183

Изготовитель . ремзаводы МО

Производство . модернизация

Боевая масса, т 36,4

Длина, мм:

– с пушкой вперед 9000

– корпуса 6040

Ширина, мм 3270

Высота по крышу башни, мм . 2400

Клиренс, мм . . 425

Ср. уд. дав. на грунт, кг/см #178; 0,81
