В книге обобщены и систематизированы основные данные по более чем 350 образцам отечественной бронетанковой техники, начиная с бронеавтомобиля Накашидзе и кончая самым современным основным танком Т-90С. Помимо серийно выпускавшихся образцов в издании приведена информация по некоторым опытным машинам и проектам.По каждому образцу и его основным модификацииям приведены схемы или рисунки общего вида, а некоторые машины проиллюстрированы разрезами, и проекциями. Книга расчитана на широкий круг читателей, интересующихся развитием отечественной бронетанковой техники.
Обозрение отечественной бронетанковой техники - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:

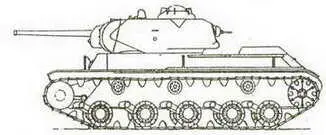

Средний танк KB-13.
Проект среднего танка КВ-13 ( 1943 год ).
СРЕДНИЙ ТАНК КВ-13
Состояние проект 12.1942 года.
Разработчик . КБ ЧКЗ
Производство . не изготавливался
Боевая масса, т 37,5
Длина, мм:
– с пушкой вперед . 6950
– корпуса 6164
Ширина, мм 3030
Высота по крышу башни, мм 2795
Клиренс, мм . 450
Ср. уд. давление на грунт, кг/см #178; . 0,76
Преодолеваемые препятствия:
– подъем, град . 43
– крен, град . 30
– ров, м . 2,5
– брод, м 1,3
Тип двигателя дизель В-2К
Максимальная мощность, л.с 600
Удельная мощность, л.с./т 16,0
Запас топлива, л . 500
Максимальная скорость, км/ч . 53,5
Запас хода, км . 250
Бронирование, мм:
– лоб корпуса . 100-120
– лоб башни 100
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия . 76,2 мм Ф-34
(боекомплект, шт.) . (86)
– число х калибр, мм и тип
пулеметов . 2x7,62 мм ДТ
(боекомплект, шт.) . (2016)
Прицел . ТМФД-3, ПГ4-7
Радиостанция 10Р
Дополнительные сведения: Работы по проектированию танка КВ-13 продолжались до конца 1942 года. Выше приведены основные характеристики одного из последних вариантов танка.

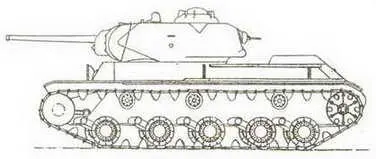

Средний танк КВ-13.
СРЕДНИЙ ТАНК КВ-13
Состояние создан в 1942 году.
разработчик . КБ ЧКЗ
Изготовитель ЧКЗ
Производство опытный образец
Боевая масса, т 34-35
Длина, мм:
– с пушкой вперед 6050
– корпуса 6050
Ширина, мм . 3070
Высота по крышу башни, мм 2800
Клиренс, мм 450
Ср. уд. давление на грунт, кг/см #178; . 0,8
Преодолеваемые препятствия:
– подъем, град 30
– брод, м . 1,3
Тип двигателя . дизель В-2К
Максимальная мощность, л.с 600
Удельная мощность, л.с./т 17,6-17,1
Максимальная скорость, км/ч . 50
Запас хода, км . 300
Бронирование, мм:
– лоб корпуса . 120
– лоб башни . 85
Экипаж, чел . 3-4
Вооружение:
– число х калибр, мм и тип
орудия . 122 мм пушка-гаубица
(боекомплект, шт.) ()
– число х калибр, мм и тип
пулеметов 2x7,62 мм ДТ
(боекомплект, шт.) (940)
Прицел телескоп..перископический
Радиостанция 10Р
Дополнительные сведения: Второй опытный образец танка КВ-13. Он имел 122-мм пушку-гаубицу, которая устанавливалась на тяжелом танке КВ-9. Работы по созданию танка КВ-13 не получили дальнейшего развития. Вместо него в серию пошел модернизированный вариант тяжелого танка КВ-1 с с использованием некоторых технических решений, принятых при создании КВ-13

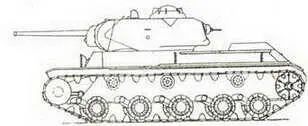

Средний танк КВ-13.
СРЕДНИЙ ТАНК Т-43
Состояние создан в марте 1943 г.
Разработчик КБ завода №183
Изготовитель завод №183
Производство . опытный образец
Боевая масса, т . 34,1
Длина корпуса, мм 5925
Ширина, мм 3000
Высота по крышу башни, мм . 2583
Клиренс, мм . 450
Ср. уд. давление на грунт, кг/см #178; 0,78
Преодолеваемые препятствия:
– подъем, град 30
– брод, м 1,3
Тип двигателя . дизель В-2-34
Максимальная мощность, л.с 500
Удельная мощность, л.с./т 15,6
Запас топлива, л 545+270
Максимальная скорость, км/ч . 48
Запас хода, км 318
Бронирование, мм:
– лоб корпуса . 75
– лоб башни . 90
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия 76,2 мм Ф-34
(боекомплект, шт.) (98)
– число х калибр, мм и тип
пулеметов . 2x7,62 мм ДТ
(боекомплект, шт.) (2770)
Прицел ТМФД-7, ПТ-4-7
Радиостанция 9РС
Дополнительные сведения: Главный конструктор А.А.Морозов. Создан на базе узлов и агрегатов среднего танка Т-34. Форма корпуса в основном была сохранена, но увеличена толщина брони бортов, лобовой и кормовой частей корпуса, а также башни. Люк механика-водителя был размещен справа. В марте 1943 года танк вышел на испытания Танк прошел пробеговые испытания в объеме 3000 км. Второй опытный вариант танка Т-43, созданный в 1944 году, имел новую башню с 85-мм пушкой, при этом у него возросла боевая масса.

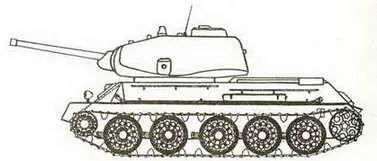

Средний танк Т-43.
СРЕДНИЙ ТАНК Т-44
Состояние принят на вооружение в 1944г.
разработчик . КБ з-да №183
Изготовитель з-д N75
Производство . 1944-46гг.
Боевая масса, т 31-31,5
Длина, мм:
– с пушкой вперед 7650
– корпуса 6070
Ширина,мм . 3100
Высота по крышу башни, мм 2400
Клиренс, мм 430-455
Ср. уд. давление на грунт, кг/см #178; 0,83
Преодолеваемые препятствия:
– крен, град 32
– подъем, град 30
– ров, м 2,5
– стенка, м 0,73
– брод, м 1,3
Тип двигателя дизель В-44
Максимальная мощность, л.с 500
Запас топлива, л 500+150
Удельная мощность, л.с./т 15,6-15,8
Максимальная скорость, км/ч . 45
Запас хода, км 235
Бронирование, мм:
– лоб корпуса 120
– лоб башни . 90
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия 85 мм 3HC-C53
(боекомплект, шт.) . (58)
– число х калибр, мм и тип
пулеметов 2x7,62 мм ДТМ
(боекомплект, шт.) (2750)
Прицел ТШ-16
Радиостанция . 9РС
Дополнительные сведения: Главный конструктор А.А. Морозов. Создан на базе узлов и агрегатов танков . Т-34 и Т-43. Поперечное размещение двигателя сократило длину силового отделения, а компактность агрегатов силовой передачи позволили увеличить объем боевого отделения, что привело к увеличению боекомплекта и удобству работы членов экипажа. В 1944-46гг. было создано несколько опытных образцов танка с 85 мм, 100 мм и 122 мм пушками. За 1944- 45гг. было изготовлено 655 танков.

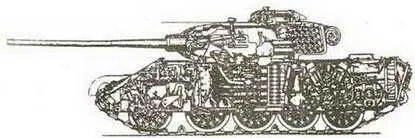

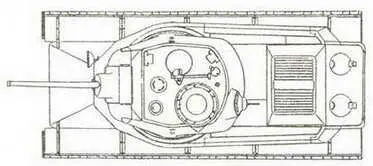

Средний танк Т-44.

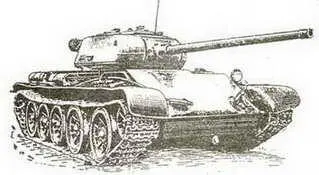

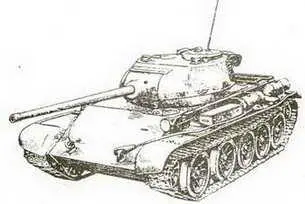

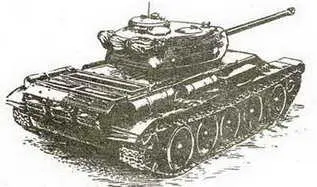

Внешний вид среднего танка Т-44.

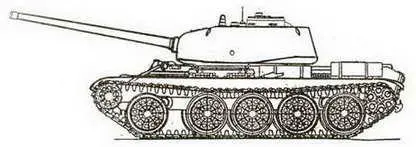

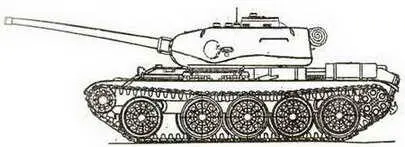

Серийный танк Т-44 с пушкой ЗИС-С-53.
Опытный танк Т-44 с 85мм пушкой Д-5Т.
