В книге обобщены и систематизированы основные данные по более чем 350 образцам отечественной бронетанковой техники, начиная с бронеавтомобиля Накашидзе и кончая самым современным основным танком Т-90С. Помимо серийно выпускавшихся образцов в издании приведена информация по некоторым опытным машинам и проектам.По каждому образцу и его основным модификацииям приведены схемы или рисунки общего вида, а некоторые машины проиллюстрированы разрезами, и проекциями. Книга расчитана на широкий круг читателей, интересующихся развитием отечественной бронетанковой техники.
Обозрение отечественной бронетанковой техники - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:

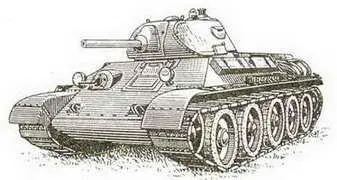

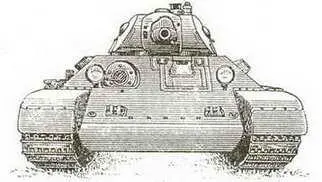

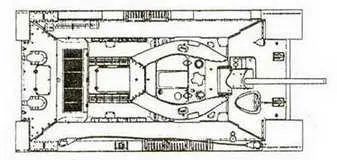

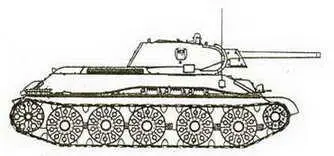

Средний танк Т-34( въп. 1940 г. ).
Средний танк Т-34 ( выпуска 1940 года ).

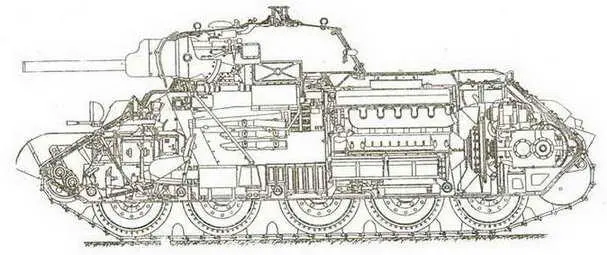

Средний танк Т-34 ( выпуска 1940 года ).

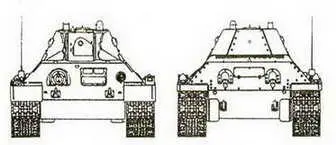

Средний танк Т-34 ( выпуска 1940 года ).

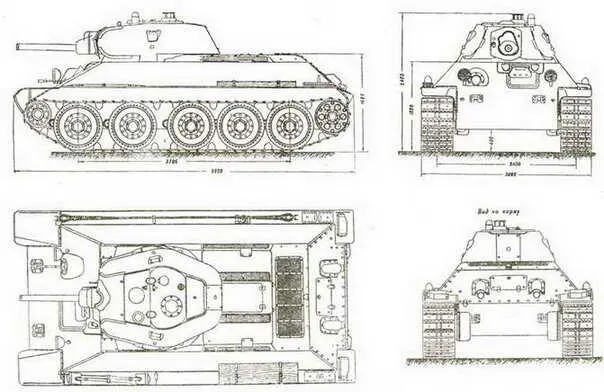

Габаритные размеры танка Т-34 ( выпуска 1940 года ).
Габаритные размеры танка Т-34 ( выпуска 1940 года ).
СРЕДНИЙ ТАНК Т-34
Состояние принят на вооружение в 1939 году.
разработчик КБ ХПЗ
Изготовитель ХПЗ
Производство небольшая серия
Боевая масса, т 26,0
Длина, мм:
– с пушкой вперед . 5920
– корпуса 5920
Ширина, мм 3000
Высота по крышу башни, мм 2400
Клиренс, мм . 400
Ср. уд. давление на грунт, кг/см #178; 0,64
Преодолеваемые препятствия:
– подъем, град . 35
– брод, м 1,3
Тип двигателя . дизель В-2
Максимальная мощность, л.с 500
Удельная мощность, л.с./т 19,2
Запас топлива, л 460+134
Максимальная скорость, км/ч . 55
Запас хода, км 300-400
Бронирование, мм:
– лоб корпуса 45
– лоб башни . 45
Экипаж, чел . 4
Вооружение:
– число х калибр, мм и тип
орудия 45 мм обр.1938 г.
(боекомплект, шт.) ()
– число х калибр, мм и тип
пулеметов 2x7,62 мм ДТ
(боекомплект, шт.) (2848)
Прицел . перископ.,телескопический
Радиостанция 71-ТК-З
Дополнительные сведения: Вариант среднего танка выпуска 1940 года с установкой 45-мм пушки. Это было сделано в связи с недостаточным выпуском 76,2-мм пушек Ф-32. Возможно,что танк Т-34 с 45-мм пушкой и не выпускался, но решение о его выпуске было принято.

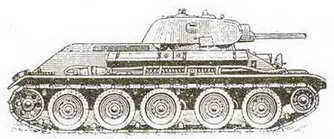

Средний танк Т-34.
СРЕДНИЙ ТАНК Т-34М
Состояние проект 1940-41 гг.
Разработчик КБ ХПЗ
Производство не выпускался
Боевая масса, т 32
Длина, мм
– с пушкой вперед 6430
– корпуса . 5925
Ширина, мм 2750
Высота по крышу башни, мм . 2288
Клиренс, мм . 460
Ср. уд. давление на грунт, кг/см #178; 0,89
Преодолеваемые препятствия:
– подъем, град 35
– крен, град . 30
– ров, м 2,5
– брод, м 1,3
Тип двигателя дизель В-2К
Максимальная мощность, л.с 600
Удельная мощность, л.с./т 16,6
Запас топлива, л 500
Максимальная скорость, км/ч . 49,6
Запас хода, км 250
Бронирование, мм:
– лоб корпуса 75
– лоб башни . 90
Экипаж, чел 3
Вооружение:
– число х калибр, мм и тип
орудия . 76 мм Ф-32
(боекомплект, шт.) . (100)
– число х калибр, мм и тип
пулеметов 2x7,62 мм ДТ
(боекомплект, шт.) . (.)
Прицел . ТПФД-7, ПГ-4-7
Радиостанция 71-ТК-З
Дополнительные сведения: Вариант модернизации танка Т-34, на котором предполагалось увеличить броневую защиту, мощность двигателя, боекомплект пушки. На танке предполагалось установить новую восьмискоростную коробку передач. В'ходовой части вводились поддерживающие катки. В те же годы прорабатывались варианты танка Т-44 с массой 36; 40 и 50 т с броней 75, 90 и 120 мм и пушками 57, 76, 107 мм соответственно. В связи с началом Великой Отечественной войны работы по этим машинам были приостановлены.

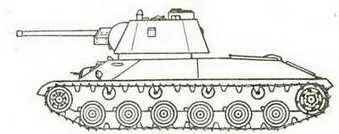

Средний танк Т-34М.
СРЕДНИЙ ТАНК Т-34 (выпуска 1941 г.)
Состояние принят на вооружение в 1939 году.
разработчик КБ завода №183
Изготовитель ..з-ды: N112,183, СТЗ,ЧКЗ
Производство серия
Боевая масса, т 28,5
Длина, мм:
– с пушкой вперед 6680
– корпуса 6100
Ширина, мм 3000
Высота по крышу башни, мм 2450
Клиренс, мм . . 400
Ср. уд. давление на грунт, кг/см #178; 0,65
Преодолеваемые препятствия:
– подъем, град . 35
– стенка, м 0,73
– ров, м . . 2,5
– брод, м 1,3
Тип двигателя дизель 8-2-34
Максимальная мощность, л.с 500
Удельная мощность, л.с./т . 18,9
Запас топлива, л 468+134
Максимальная скорость, км/ч. 54-55
Запас хода, км . 300-400
Бронирование, мм:
– лоб корпуса 40-45
– лоб башни . 52
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия . 76,2 мм Ф-32
(боекомплект, шт.) . (77)
– число х калибр, мм и тип
пулеметов 2x7,62 мм ДТ
(боекомплект, шт.) (3906)
Прицел . ТОД-3, ПТ-3
Радиостанция 71-ТК-3(9Р)
Дополнительные сведения: Вариант танка Т-34 с литой башней и новой 76-мм пушкой Ф-32 Кроме широкого люка в задней части крыши башни прорезан люк, закрытый броневой крышкой с отверстием для стрельбы из личного оружия. На некоторых танках устанавливались опорные катки с внутренней амортизацией. Ширина траков уменьшена до 500 мм.

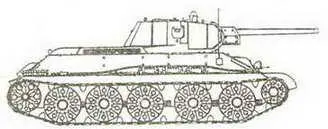

Средний танк Т-34( вып. 1941 г. ).

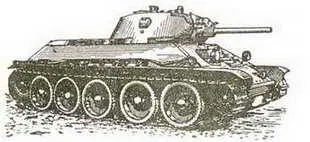

Средний танк Т-34 ( выпуск 1941 года ) Сталинградского тракторного завода.
ОГНЕМЕТНЫЙ ТАНК ОТ-34
Состояние принят на вооружение в 1942 году.
разработчик КБ завода №183
Изготовитель з-д №183
Производство серия 1942-43 гг.
Боевая масса, т 26,6
длина, мм:
– с пушкой вперед 6680
– корпуса . 6100
Ширина, мм 3000
Высота по крышу башни, мм 2450
Клиренс, мм . 400
Ср. уд. давление на грунт, кг/см #178; 0,65
Преодолеваемые препятствия:
– подъем, град 35
– крен, град . 30
– стенка, м 0,73
– ров, м 2,5
– брод, м 1,3
Тип двигателя дизель В-2-34
Максимальная мощность, л.с 500
Удельная мощность, л.с./т 18,8
Максимальная скорость, км/ч . 54
Бронирование, мм:
– лоб корпуса 45
– лоб башни . 52
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия . 76,2 мм Ф-34
(боекомплект, шт.) (.)
– число х калибр, мм и тип
пулеметов . 7,62 мм ДТ
(боекомплект, шт.) (.)
– огнемет, тип . АТО-41
(количество огнесмеси, л) (100)
Прицел ТОД-6
Радиостанция 71-ТК-З
Дополнительные сведения: Вариант линейного танка Т-34 выпуска 1941 года, на котором вместо курсового пулемета установлен огнемет АТО-41.
Огнеметный танк ОТ-34.
