А. Карпенко - Обозрение отечественной бронетанковой техники

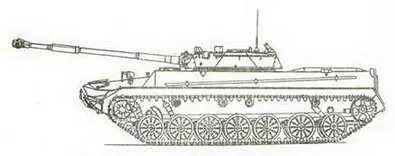

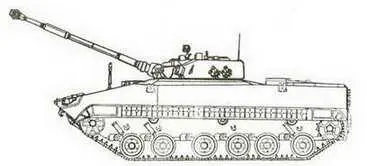

Легкий плавающий танк об.685.

Состояние создан в 1975 году.

Разработчик Волгоградский ТЗ

Изготовитель Волгоградский ТЗ

Производство опытный образец

Боевая масса, т 17,5

Длина, мм

– с пушкой вперед . 9430

– корпуса ..

Ширина, мм 3150

Высота по крышу башни, мм 2250

Клиренс, мм . 420

Ср. уд. давление на грунт, кг/см #178; 0,70

Преодолеваемые препятствия:

– подъем, град 36

– брод, м плавает

Тип двигателя . . диз. с турбонаддувом

Максимальная мощность, л.с 400

Удельная мощность, л.с,/т 22,8

Максимальная скорость, км/ч:

– на грунте 70

– на плаву . 10

Запас хода, км 600

Бронирование противопульное

С-ва. постан. дымзавес ТДА,6х902В

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия . 100 мм 2А48

(боекомплект, шт.) (40)

– число х калибр, мм и тип

пулеметов 7,62 мм ПКТ

(боекомплект, шт.) (2000)

Прицел телескопический

Стабилизатор вооружения 2- плоск.

Радиостанция Р-123М

Дополнительные сведения: Танк имеет сварной корпус и башню из алюминиевого сплава, на башне, в лобовой части, установлены стальные накладки. Моторно- трансмиссионное отделение расположено в кормовой части корпуса. Пушка оснащена механизмом заряжания, для ее использования применяется баллистический вычислитель и оптический дальномер. Для самоокапывания машина оснащена оборудованием с гидравлическим приводом Предусматривалась возможность десантирования танка парашютным способом.

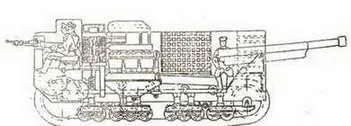

Легкий плавающий танк об. 934.

Состояние проект 1915 года.

Разработчик Рыбинский завод

Производство не производился

Боевая масса, т 20,0

Длина корпуса, мм 5000

Высота по крышу башни, мм . 2000

Тип двигателя карбюраторный

Максимальная мощность, л.с, 200

Удельная мощность, л.с./т 10,0

Максимальная скорость, км/ч. . 7

Бронирование, мм:

– лоб корпуса . 10-12

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия 107-мм пушка

(боекомплект, шт.) . (.)

– число х калибр, мм и тип

пулеметов . 7,62 мм ДТ

(боекомплект, шт.) . (.)

Прицел механический

Дополнительные сведения: Боевая машина на базе трактора. Корпус каркасной конструкции коробчатого типа. Пулемет размещен в кормовой части корпуса.

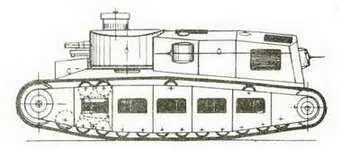

20-тонный танк.

Состояние проект 1924 года.

разработчик танковое бюро ОАТ

Пооизводство . не изготавливался

Боевая масса, т . 17,0

Длина, мм

– с пушкой вперед 6570

– корпуса 6570

Высота по крышу башни, мм 2540

Максимальная скорость, км/ч . 20

Бронирование, мм:

– лоб корпуса 13

– лоб башни 13 .

Экипаж, чел 6

Вооружение:

– число х калибр, мм и тип

орудия 76,2 мм ТП

(боекомплект, шт.) (.")

– число х калибр, мм и тип

пулеметов 6x7,62 мм

(боекомплект, шт.) (.)

Прицел механический

Радиостанция нет

Дополнительные сведения: Ведущий конструктор С. П.Шукалов. В средней части танка размещен каземат. В передней части на корпусе установлена цилиндрическая башня с орудием Пулеметные установки обеспечивают круговой обстрел.

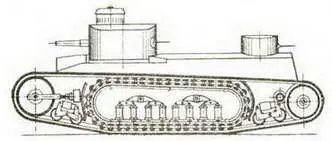

Средний танк ГУВП.

Состояние проект 1924 года.

Разработчик Московск.танк.бюро ОАТ

Производство не изготавливался

Боевая масса, т 16,0

Длина, мм

– с пушкой вперед 6100

– корпуса . 6100

Высота по крышу башни, мм . 2540

Максимальная скорость, км/ч 20

Бронирование, мм:

– лоб корпуса . 22

– лоб башни . 22

Экипаж, чел 5

Вооружение:

– число х калибр, мм и тип

орудия 45 мм ТП

(боекомплект, шт.) . (.)

– число х калибр, мм и тип

пулеметов 4x7,62 мм

(боекомплект, шт.) . (.)

Прицел механический

Радиостанция нет

Дополнительные сведения: Ведущий конструктор С.П.Шукалов. Компоновка заимствована у французского танка 2С. На корпусе танка установлены две цилиндрические башни, одна с 45-мм пушкой с возможностью кругового обстрела, вторая – пулеметная, размещена в корме.

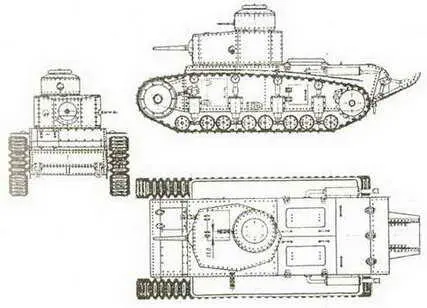

Средний танк ГУВП.

Состояние выпущен в 1930 году.

разработчик ГХПЗ

Изготовитель ХПЗ

Производство опытный образец

Боевая масса, т 16-19,5

Длина, мм

– с пушкой вперед . 6560

– корпуса 5870

Ширина, мм 2810

Высота по крышу башни, мм 2950

Клиренс, мм .

Ср УД- давление на грунт, кг/см #178; 0,45

Преодолеваемые препятствия:

– подъем, град 40

– ров, м 2,05

Тип двигателя . карбюр. "Испано" М-6

Максимальная мощность, л.с 180-200

Удельная мощность, л.с./т . 10,3

Максимальная скорость, км/ч . 26

Бронирование, мм:

– лоб корпуса . 12-22

– лоб башни . 12-22

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия . 45 мм ТП

(боекомплект, шт.) (100)

– число х калибр, мм и тип

пулеметов 3x2x7,62 мм Федорова

(боекомплект, шт.) (4000)

Прицел ТОП

Радиостанция нет

Дополнительные сведения: Прототип первого отечественного среднего танка Т-24. Испытания на заводе выявили ряд дефектов. После доработки конструкции танк был поставлен на серийное производство под индексом Т-24.

Средний танк Т-12.

Состояние принят на вооружение в 1930 году.

Разработчик КБ ХПЗ

Изготовитель . ХПЗ

Производство серия с 1930 года

Боевая масса, т . 18-18,5

Длина, мм

– с пушкой вперед 5680

– корпуса 5680

Ширина, мм 2840

Высота по крышу башни, мм 3040

Клиренс, мм . 500

Ср. уд. давление на грунт, кг/см #178; 0,51

Преодолеваемые препятствия:

– подъем, град 35

– крен, град 25

– стенка, м 0,9

– ров, м 2,1

– брод, м . 1,5

Тип двигателя . карбюраторный М-6

Максимальная мощность, л.с 300

Удельная мощность, л.с./т 16,2

Запас топлива, л 460

Максимальная скорость, км/ч . 22

Запас хода, км 120

Бронирование, мм:

– лоб корпуса . 20

– лоб башни . 20

Экипаж, чел 5

Вооружение:

– число х калибр, мм и тип

орудия . 45 мм ТП

(боекомплект, шт.) . (89)

– число х калибр, мм и тип

пулеметов . 4x7,62 мм ДТ
