А. Карпенко - Обозрение отечественной бронетанковой техники

Преодолеваемые препятствия:

– подъем, град . 34

– брод, м 0,9

Тип двигателя карбюраторный ГАЗ-80

Максимальная мощность, л.с 2x85

Запас топлива, л . 440

Удельная мощность, л.с./т . 14,7

Максимальная скорость, км/ч . 45

Запас хода, км 350

Бронирование, мм:

– лоб корпуса . 45

– лоб башни . 35

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия . 45 мм ТП обр.1938 г.

(боекомплект, шт.) (94)

– число х калибр, мм и тип

пулеметов 7,62 мм ДТ

(боекомплект, шт.) (1008)

Прицел перископич.делескопическ.

Радиостанция . 12-РТ

Дополнительные сведения: Создан на базе легкого танка Т-70М и имеет лучшую броневую защиту. Несколько изменена форма и габариты корпуса. Для стрельбы по воздушным целям установлен коллиматорный прицел К-8Т. Увеличение массы привело к снижению надежности узлов и агрегатов, а также к ухудшению проходимости танка.

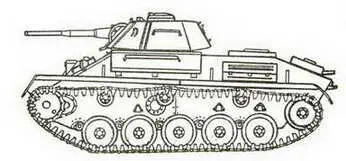

Легкий танк Т-80

Состояние создан в 1950 году.

Разработчик КБ рук А.Ф.Кравцов

Производство . опытный образец

Боевая масса, т 10,0

Длина, мм

– с пушкой вперед 6750

– корпуса . 6750

Ширина, мм 2940

Высота по крышу башни, мм 2200

Клиренс, мм 300-400

Ср. уд. давление на грунт, кг/см #178; . 0,5

Преодолеваемые препятствия:

– подъем, град 35

– брод, м плавающий

Тип двигателя . карбюраторный ГАЗ-201

Максимальная мощность, л.с 140

Удельная мощность, л.с./т 14

Максимальная скорость, км/ч:

– на грунте 43

– на плаву 9,6

Запас хода, км 250

Бронирование, мм:

– лоб корпуса 15

– лоббашни 15

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия 76 мм ЛБ-70Г

(боекомплект, шт.) (40)

– число х калибр, мм и тип

пулеметов 7,62 мм СГМТ

(боекомплект, шт.) (1000)

Прицел ТШК-66

Радиостанция . 10-РТ-26

Дополнительные сведения: Разработан на базе артиллерийского тягача М-2. Корпус сварной из катаных броневых листов, башня сварная конической формы. Силовая установка размещена в передней части корпуса, боевое отделение смещено к корме. Для движения по воде используются гребные винты диаметром 600 мм.

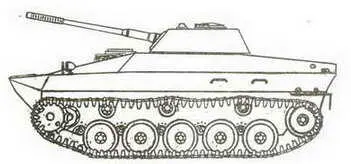

Опытный легкий танк К-90.

Состояние принят на вооружение в 1952 г.

Разработчик . КБ ЧКЗ

Изготовитель . СТЗ

Производство . серия с 1951 г.

Боевая масса, т 14,0

Длина, мм

– с пушкой вперед 7625

– корпуса 6910

Ширина, мм 3140

Высота, мм . 2195

Клиренс, мм 370-400

Ср. уд. давление на грунт, кг/см #178; 0,47

Преодолеваемые препятствия:

– подъем, град 38

– крен, град 18

– ров, м 2,8

– стенка, м 1,1

– брод, м . плавает

Тип двигателя дизель В-6

Максимальная мощность, л.с 240

Удельная мощность, л.с/т 17,1

Максимальная скорость, км/ч 44

Скорость на плаву, км/ч 10,2

Запас топлива, л . 250

Запас хода, км . 240-260

Бронирование, мм:

– лоб корпуса . „13

– лоб башни 15

Средства постановки дымзавес. нет

Противоатомная защита нет

Экипаж, чел 3

Вооружение:

– число х калибр и тип

орудия 1 х 76,2 мм Д-56Т

(боекомплект, шт.) . (40)

– число х калибр и тип

пулеметов 1 х 7,62 мм СГМТ

(боекомплект, шт.) . (1000)

Прицел ТШК-66

Ночной прицел нет

Стабилизатор вооружения нет

Радиостанция . 10-РТ-26Э,

Навигационная аппаратура ГПК-481

Дополнительные сведения: Разработан в 1949-51 гг. Ведущий конструктор – Н.В.Шашмурин. Впервые применен водометный движитель оригинальной разработки. В ходе производства неоднократно модернизировался (замена пушки на Д-56ТМ, радиостанции на Р-113, внедрение приборов ночного видения, ТДА и др.). На базе танка созданы бронетранспортер БТР-50П, пусковая установка тактических ракет "Марс" и др.

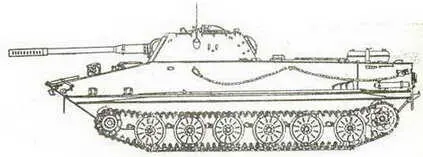

Легкий плавающий танк ПТ-76 с пушкой Д-56Т.

Состояние принят на вооружение в 1958 г.

разработчик КБ СТЗ

Изготовитель . СТЗ

Производство . серия с 1959 г.

Боевая масса, т 14,2

Длина, мм

– с пушкой вперед 7634

– корпуса 6910

Ширина, мм 3140

Высота, мм 2325

Клиренс, мм . 370

Ср. уд. давление на грунт, кг/см #178; 0,49

Преодолеваемые препятствия:

– подъем, град 38

– крен, град 18

– ров, м 2,8

– стенка, м 1,1

– брод, м . плавает

Тип двигателя дизель В-6

Максимальная мощность, л.с 240

Удельная мощность, л.с/т 16,9

Максимальная скорость, км/ч . 44

Скорость на плаву, км/ч 10,2

Запас топлива, л 390

Запас хода, км 370

Бронирование, мм:

– лоб корпуса 13

– лоб башни 15

Средства постановки дымзавес ТДА

Противоатомная защита . с-ма ПАЗ

Экипаж, чел 3

Вооружение:

– число х калибр и тип

орудия 1 х 76,2 мм Д-56ТС

(боекомплект, шт.) . (40)

– число х калибр и тип

пулеметов 1 х 7,62 мм СГМТ

(боекомплект, шт.) (1000)

Прицел ТШК-2-66

Ночной прицел нет

Стабилизатор вооружения:

– тип 2- плоскостной

– марка . СТП-2П "Заря"

Радиостанция Р-113

Навигационная аппаратура ГПК-48

Дополнительные сведения: Модернизация танка ПТ-76 путем установки пушки Д-56ТС с двухплоскостным стабилизатором и оборудования системой ПАЗ. Увеличена высота корпуса, усовершенствованы средства связи, приборы наблюдения и электрооборудование машины. На танке дополнительно размещен внутренний топливный бак. Работы выполнялись КБ серийного завода под руководством гл. конструктора И.В.Гавалова.

На базе танка созданы бронетранспортер БТР-50ПК, командно-штабная машина БТР- 50ПУ, пусковая установка тактических ракет "Луна" и др.

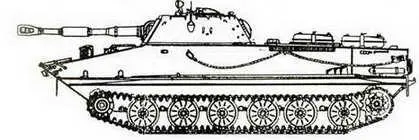

Легкий плавающий танк ПТ-76Б.

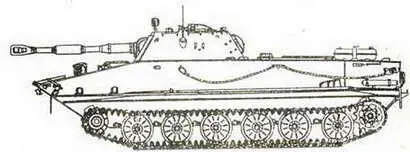

Легкий плавающий танк ПТ-76 с пушкой Д-56ТМ.

Легкий плавающий танк ПТ-76Б.

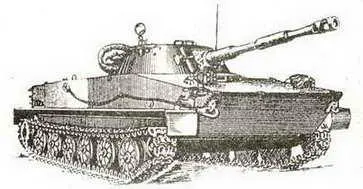

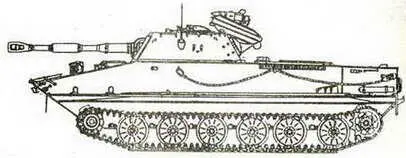

Танк ПТ-76Б с ПТУР "Малютка" в качестве дополнительного вооружения.

Состояние опытный образец выпущен в 1959 г.

разработчик КБ СТЗ

Изготовитель СТЗ

Производство серийно не выпускался

Боевая масса, т 14,7

Длина, мм

– с пушкой вперед 7634

– корпуса 6910
