А. Карпенко - Обозрение отечественной бронетанковой техники

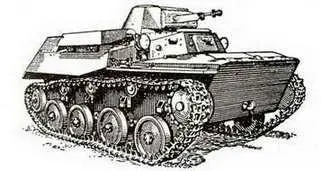

Легкий плавающий танк Т-40.

Состояние выпущен в 1941г.

Разработчик з-д №37

Изгото85сгель . з-д №37

Производство небольшая серия

Боевая масса, т 5,5

Длина, мм:

– опушкой вперед 4110

– корпуса . 4110

Ширина, мм 2330

Высота по крышу башни, мм 1905

Клиренс, мм . 300

Ср. уд. давление на грунт, кг/см #178; 0,42

Преодолеваемые препятствия:

– подъем, град 34

– брод, м 1,1

Тип двигателя карбюраторный ГАЗ-11А

Максимальная мощность, л.с 85

Удельная мощность, л.с./т 15,5

Максимальная скорость, км/ч 45

Запас хода, км . 300

Бронирование, мм:

– лоб корпуса . 15

– лоб башни . . 15

Экипаж, чел 2

Вооружение:

– число х калибр, мм и тип

орудия . 20 мм ТИШ

(боекомплект, шт.) . (750)

– число х калибр, мм и тип

пулеметов . 7,62 мм ДТ

(боекомплект, шт.) (1512)

Прицел ТМФП-1

Дополнительные сведения: Разработан на базе узлов и агрегатов танка Т-40. Корпус сварной из броневых катаных листов. Силовая установка и трансмиссия смонтированы у правого борта. Для наведения пушки в вертикальной плоскости применяется плечевой упор. Пушка и пулемет спарены и размещены е поворотной башне. При движении по пересеченной местности машину сильно раскачивало из-за сравнительно короткой базы. В 1941г. было развернуто серийное производство танка, но выпустили небольшую партию и свернули производство. В дальнейшем был заменен танком Т-60.

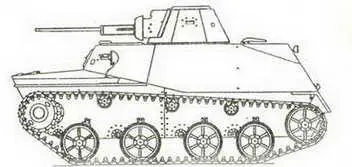

Легкий танк Т-30.

Состояние принят на вооружение в 1941г.

разработчик КБ ГАЗ

Изготовитель . з-ды NN 37,38,264,ГАЗ

Производство . серия 1941-42гг.

Боевая масса, т 5,8-6,4

Длина, мм:

– с пушкой вперед 4100

– корпуса 4100

Ширина, мм 2392

Высота по крышу башни, мм 1750

Клиренс, мм 300

Ср. уд. давление на грунт, кг/см #178; 0,53-0,63

Преодолеваемые препятствия:

– крен,град 35

– подъем, град 2

– брод, м . 0,9

Тип двигателя карбюраторный ГАЗ-202

Максимальная мощность, л.с . 70

Запастоплива,л . 320

Удельная мощность, л.с./т . 12,3

Максимальная скорость, км/ч 45

Запас хода, км 450

Бронирование, мм:

– лоб корпуса . 35

– лоб башни 25

Экипаж,чел 2

Вооружение:

– число х калибр, мм и тип

орудия . 20 мм ШЗАК-20 (ТНШ)

(боекомплект, шт.) (780)

– число х калибр, мм и тип

пулеметов . 7,62 мм ДТ

(боекомплект, шт.) (945)

Прицел ТМФП-1

Радиостанция 71-ТК-З

Дополнительные сведения: Главный конструктор Н.А.Астров. Корпус танка сварной из катаных броневых листов. Пушка и пулемет спарены и размещены в граненой башне с шестеренчатым механизмом поворота и винтовым механизмом подъема орудия. Механизмы наведения пушки ручные. На серийном танке впервые было применено устройство для подогрева зимой охлаждающей жидкости двигателя.Всего выпущено 6045 штук, из них 1239 на заводе N37 (Свердловск), 537 на заводе N38 (Киров), 1186 на заводе N264 и 3083 на ГАЗ. В 1942г. на базе Т-60 была создана опытная самоходная зенитная установка Т-603 с двумя 12,7 мм пулеметами ДШК.

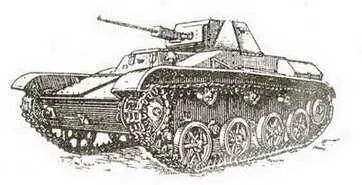

Легкий танк Т-60.

Состояние принят на вооружение в 1942 году.

Разработчик КБ ГАЗ

Изготовитель . ГАЗ

Производство серия

Боевая масса, т 9,2

Длина, мм:

– с пушкой вперед 4285

– корпуса 4285

Ширина, мм 2420

Высота по крышу башни, мм 2040

Клиренс, мм . 300

Ср. уд. давление на грунт, кг/см #178; 0,67

Преодолеваемые препятствия:

– подъем, град 30-34

– брод, м 0,9

Тип двигателя карбюраторный ГАЗ-203

Максимальная мощность, л.с 2x70

Запас топлива, л . 440

Удельная мощность, л.с./т 15,2

Максимальная скорость, км/ч . 45

Запас хода, км 350

Бронирование, мм:

– лоб корпуса 45

– лоб башни . 35

Экипаж, чел 2

Вооружение:

– число х калибр, мм и тип

орудия . 45 мм ТП обр. 1938 г.

(боекомплект, шт.) . (90)

– число х калибр, мм и тип

пулеметов . 7,62 мм ДТ

(боекомплект, шт.) (945)

Прицел . ТО(ТОП или ТМФ)

Радиостанция 12-РТ(9Р)

Дополнительные сведения: Танк создан на базе автомобильных агрегатов. Корпус сварной из катаных броневых листов толщиной 15, 25, 35 и 45 мм. Башня сварная граненая, на ее крыше установлена невращающаяся цилиндрическая башенка со смотровыми щелями. Башня смещена влево относительно продольной оси корпуса танка. В ней размещены пушка и спаренный пулемет, прикрытые литой маской. На первых машинах серии радиостанция не устанавливалась, в дальнейшем командирские танки оборудовались радиостанцией 12РТ (9Р). На базе Т-70 всентябре 1942 года создан модифицированный вариант Т-70М.

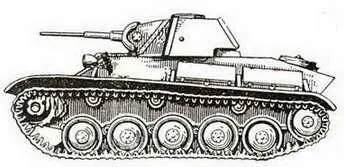

Легкий танк Т- 70.

Состояние принят на вооружение в 1942 году.

Разработчик КБ ГАЗ

Изготовитель ГАЗ и др. заводы

Производство . серия с сент.1942 г.

Боевая масса, т . 9,8

Длина, мм:

– с пушкой вперед 4285

– корпуса . 4285

Ширина, мм 2420

Высота по крышу башни, мм . 2045

Клиренс, мм . 300

Ср. уд. давление на грунт, кг/см #178; . 0,67

Преодолеваемые препятствия:

– подъем, град . 34

– брод, м 0,9

Тип двигателя .карбюраторный ГАЗ-203

Максимальная мощность, л.с 2x85

Запас топлива, л . 440

Удельная мощность, л.с./т 14,3

Максимальная скорость, км/ч . 45

Запас хода, км 350

Бронирование, мм:

– лоб корпуса . 45

– лоб башни . 35

Экипаж, чел 2

Вооружение:

– число х калибр, мм и тип

орудия . 45 мм ТП обр.1938 г.

(боекомплект, шт.) (90)

– число х калибр, мм и тип

пулеметов 7,62 мм ДТ

(боекомплект, шт.) . (945)

Прицел ТМФ

Радиостанция 12-РТ

Дополнительные сведения: Модернизированный вариант танка Т-70 с усиленной ходовой частью. Ширина трака гусеницы увеличена с 260 до 300 мм. На танке усилены поддерживающие катки и бортовые передачи. На базе агрегатов танков Т-70 и Т-70М созданы самоходные установки Су-76, Су-76М, Су-76Д, ЗСУ-37, Су-85А, Су-85Б, Су-71, Су-74, ЗСУ-Т-90 и другие. На базе Т-70М создан легкий танк Т-80.

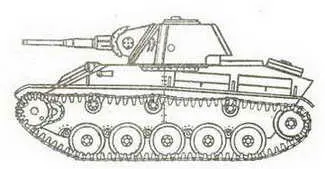

Легкий танк Т-70М.

Состояние принят на вооружение в 1943 году.

Разработчик . Маш. з-д. Москва

Изготовитель Маш. з-д. Москва

Производство . серия с 1943 г.

Боевая масса, т 11,6

Длина, мм:

– с пушкой вперед 4285

– корпуса . 4285

Ширина, мм 2500

Высота по крышу башни, мм 2170

Клиренс, мм . 300

Ср. уд. давление на грунт, кг/см #178; 0,8
