А. Карпенко - Обозрение отечественной бронетанковой техники

Тип двигателя дизель В-2

Максимальная мощность, л.с 500

Удельная мощность, л.с./т . 27,8

Максимальная скорость, км/ч:

– на колесах . 74,7

– на гусеницах 65

Запас хода, км . 400/900

Бронирование, мм:

– лоб корпуса 25

– лоб башни 25

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия . 45 мм обр. 1934 г.

(боекомплект, шт.) . (192)

– число х калибр, мм и тип

пулеметов . 2x7,62 мм ДТ

(боекомплект, шт.) . (2709)

Прицел . телескопич. перископический

Радиостанция нет

Дополнительные сведения: Броневым листам корпуса танка приданы рациональные углы наклона. Корпус сварной из катаных броневых листов. Башня сварная, в ней размещены пушка и спаренный пулемет. Второй пулемет размещен на лобовом листе корпуса в шаровой установке. Параллельно с А-20 создавался гусеничный танк А-32, который по результатам испытаний был признан лучшим и после доработок был передан в серийное производство под индексом Т-34.

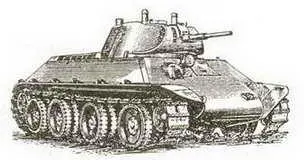

Колесно-гусеничный танк А-20.

Состояние создан в 1940 году.

Разработчик завод №174

Изготовитель . завод №174

Производство опытный образец

Боевая масса, т 17,0

Длина, мм

– с пушкой вперед 4700

– корпуса 4700

Ширина, мм 2765

Высота по крышу башни, мм 2330

Клиренс, мм . 380

Ср. уд. давление на грунт, кг/см #178; 0,6

Преодолеваемые препятствия:

– подъем, град . 35

– брод, м 1,1

Тип двигателя . дизель В-3

Максимальная мощность, л.с 270

Удельная мощность, л.с./т 15,9

Запас топлива, л . 340

Максимальная скорость, км/ч . 35

Запас хода, км . 270

Бронирование, мм:

– лоб корпуса . 45

– лоб башни 45

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия . 45 мм обр.1934 г.

(боекомплект, шт.) (150)

– число х калибр, мм и тип

пулеметов 7,62 мм ДТ

(боекомплект, шт.) . (4250)

Прицел . телескопический

Радиостанция 71-ТК-З

Дополнительные сведения: Главный конструктор Л .Троянов. Корпус танка сварной из броневых листов толщиной 20 и 45 мм. Лобовые, бортовые и кормовые имеют угол наклона 40-57 градусов. На верхнем лобовом листе слева в шаровой опоре установлен пулемет, справа – люк механика-водителя. Было выпущено два опытных образца танка. Второй, получивший индекс Т-127, отличался отсутствием курсового пулемета и использованием обрезиненных опорных катков

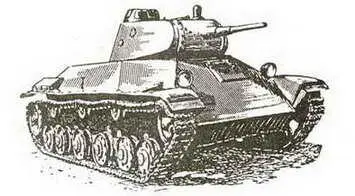

Легкий танк Т-126СП.

Состояние создан в 1940 году

разработчик завод №174

Изготовитель завод №174

Производство серия 1941-42 гг.

Боевая масса, т 14,5

Длина, мм:

– с пушкой вперед 5200

– корпуса 5200

Ширина, мм 2450

Высота по крышу башни, мм . 2165

Клиренс, мм . 350

Ср. уд. давление на грунт, кг/см #178; 0,57

Преодолеваемые препятствия:

– подъем, град . 35

– стенка, м 0,7

– ров, м . 2,2

– брод, м . 0,9

Тип двигателя дизель В-4

Максимальная мощность, л.с 300

Запас топлива, л 350

Удельная мощность, л.с./т 20,0

Максимальная скорость, км/ч . 50

Запас хода, км 344

Бронирование, мм:

– лоб корпуса 37

– лоб башни 37

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия . 45 мм ТП обр. 1938 г.

(боекомплект, шт.) . (150)

– число х калибр, мм и тип

пулеметов 7,62 мм ДТ

(боекомплект, шт.) (4000)

Прицел . телескопич. перископический

Радиостанция 9Р

Дополнительные сведения: Главные конструкторы С.Гинзбург, Л.Троянов. Этим танком предполагалось заменить танки Т-26. Танк имел корпус и башню рациональной формы, хорошую броневую защиту и выгодную компоновку. Установка мощного двигателя обеспечила танку хорошие маневренные качества. Изготовлены небольшой серией на эвакуированном в Омск заводе N174 ( 63 машины ) и применялись в ВОВ. На базе Т-50 разработан вариант огнеметного танка с огнеметом АТО-41.

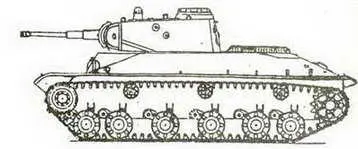

Легкий танк Т-50.

Состояние создан в1940 году.

Разработчик завод №185

Изготовитель . завод №185

Производство опытный образец

Боевая масса, т 13,5

Длина, мм

– с пушкой вперед 5200

– корпуса 5200

Ширина, мм 2470

Высота по крышу башни, мм 2165

Клиренс, мм . 350

Ср. уд. давление на грунт, кг/см ; 0,55

Преодолеваемые препятствия:

– подъем, град 40

– брод, м . 0,9

Тип двигателя . дизель В-4

Максимальная мощность, л.с 300

Удельная мощность, л.с./т 20,7-22,2

Запас топлива, л . 350

Максимальная скорость, км/ч . 64

Запас хода, км . 300-340

Бронирование, мм:

– лоб корпуса . 37

– лоб башни 37

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия 45 мм обр. 1934 года

(боекомплект, шт.) (150)

– число х калибр, мм и тип

пулеметов . 2x7,62 мм ДТ

(боекомплект, шт.) . (4095)

Прицел . телескопич.,перископический

Радиостанция КРСТБ

Дополнительные сведения: Главный конструктор Ж.Я.Котин. Корпус и башня сварены из катаной брони. На башне установлена командирская башенка со смотровыми щелями. В башне размещены пушка и спаренный с ней пулемет. Механизм наведения пушки с ручным приводом. В связи с началом Великой Отечественной войны дальнейшие работы по танку были прекращены.

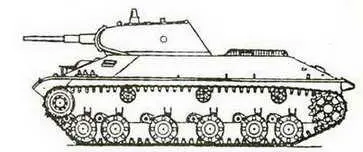

Легкий танк Т-50.

Состояние принят на вооружение в 1940 году.

разработчик завод №37

Изготовитель завод №37

Производство серия 1940-41 гг.

Боевая масса, т 5,5-5,9

Длина, мм

– с пушкой вперед 4140

– корпуса 4140

Ширина, мм 2330

Высота по крышу башни, мм . 1905

Клиренс, мм . 300

Ср. уд. давление на грунт, кг/см #178; 0,42

Преодолеваемые препятствия:

– подъем, град . 34

– брод, м . плавает

Тип двигателя. карбюраторный ГАЗ-11

Максимальная мощность, л.с 85

Удельная мощность, л.с./т . 14,4-15,5

Запас топлива, л . 206

Максимальная скорость, км/ч:

– на грунте 44-46

– на плаву 5-6

Запас хода, км . 220-300

Бронирование, мм:

– лоб корпуса . 13

– лоб башни 10

Экипаж, чел 2

Вооружение:

– число х калибр, мм и тип

пулемета 12,7 мм ДШК

(боекомплект, шт.) (500)

– число х калибр, мм и тип

пулеметов . 7,62 мм ДТ

(боекомплект, шт.) (2016)

Прицел ТМФП, механический

Радиостанция 71-ТК-З

Дополнительные сведения: Главный конструктор Н.А.Астров. Танк разработан в 1939 году. Корпус танка изготовлен из броневых катаных листов, соединенных сваркой или клепкой. Силовая установка размещена в средней части корпуса, башня смещена влево относительно продольной оси машины. Для движения по воде применяются четырехлопастные винты, для управления – водоходные рули.Повышенная скорострельность пулемета ДШК достигнута за счет размещения боекомплекта в кольцевой боеукладке. Был разработан вариант танка с 20-мм пушкой ТНШ-20 (Т-40с, 1941 год ) с боекомплектом 154 выстрела. Танк предназначался для замены плавающих танков Т-37 и Т-38. Всего построено 668 боевых машин типа Т-40 ( из них 181 вариант Т- 40С). Танки принимали участие в Великой Отечественной войне.
