А. Карпенко - Обозрение отечественной бронетанковой техники

Состояние принят на вооружение в 1939 году.

Разработчик . КБ завода №183

Изготовитель з-д №183 и др.

Производство серия 1942-43 гг.

Боевая масса, т . 28,5

Длина, мм:

– с пушкой вперед 6680

– корпуса . 6100

Ширина, мм 3000

Высота по крышу башни, мм . 2450

Клиренс, мм . 400

Ср. уд. давление на грунт, кг/см #178; 0,76

Преодолеваемые препятствия:

– подъем, град 35

– стенка, м . 0,73

– ров, м 2,5

– брод, м 1,3

Тип двигателя дизель В-2-34

Максимальная мощность, л.с 500

Удельная мощность, л.с./т . 18,9

Запас топлива, л . 610

Максимальная скорость, км/ч . 55

Запас хода, км 465

Бронирование, мм:

– лоб корпуса . 45

– лоб башни . 65

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия 76,2 мм Ф-34(Ф-32)

(боекомплект, шт.) (100)

– число х калибр, мм и тип

пулеметов 2x7,62 мм ДТ

(боекомплект, шт.) (2235)

Прицел ТМФД, ПТ-4-7

Радиостанция . 9Р

Дополнительные сведения: Вариант танка Т-34 с новой литой башней удлиненной формы. В крыше башни размещены два круглых люка с откидными крышками. На танке устанавливались пушки Ф-32 или Ф-34. Угол наклона нижнего лобового листа корпуса увеличен с 53 до 60 градусов. Часть танков оснащалась огнеметами АТО-41 ( вариант ОТ-34 ). В дальнейшем на танке была увеличена емкость топливных баков и введена пятискоростная коробка передач.

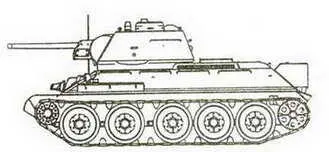

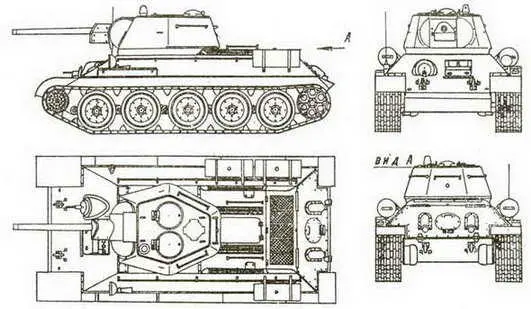

Средний танк Т-34( вып. 1942 г. ).

Состояние принят на вооружение в 1939 году.

Разработчик КБ завода №183

Изготовитель завод №183 и др.

Производство серия 1943-44 гг.

Боевая масса, т 30,9

Длина, мм:

– с пушкой вперед 6750

– корпуса 6100

Ширина, мм 3000

Высота по крышу башни, мм 2600

Клиренс, мм . 320

Ср. уд. давление на грунт, кг/см #178; 0,83

Преодолеваемые препятствия:

– подъем, град . 35

– стенка, м . 0,73

– ров, м 2,5

– брод, м 1,3

Тип двигателя дизель В-2-34

Максимальная мощность, л.с 500

Удельная мощность, л.с./т 16,2

Запас топлива, л 610

Максимальная скорость, км/ч . 55

Запас хода, км . 465

Бронирование, мм:

– лоб корпуса . 70

– лоб башни . 70

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия . 76,2 мм Ф-34

(боекомплект, шт.) (100)

– число х калибр, мм и тип

пулеметов . 2x7,62 мм ДТ

(боекомплект, шт.) . (2275)

Прицел . ТМФД, ПТК-5

Радиостанция . 9Р

Дополнительные сведения: Вариант танка Т-34, на башне которого введены неподвижная командирская башенка со смотровыми щелями и дополнительный перископический смотровой прибор. На некоторых танках устанавливались башни штамповано-сварной конструкции.

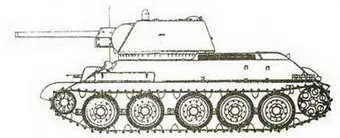

Средний танк Т-34( вып. 1943 г. ).

Состояние принят на вооружение в 1943 году

разработчик КБ завода №183

Изготовитель з-д №183

Производство серия с 1943 г.

Боевая масса, т . 31,0

Длина, мм:

– с пушкой вперед 6750

– корпуса . . 6100

Ширина, мм 3000

Высота по крышу башни, мм 2600

Клиренс, мм 320

Ср. уд. давление на грунт, кг/см #178; 0,83

Преодолеваемые препятствия:

– подъем, град 35

– брод, м 1,3

Тип двигателя дизель В-2-34

Максимальная мощность, л.с 500

Удельная мощность, л.с./т . 16,1

Максимальная скорость, км/ч . 55

Бронирование, мм.

– лоб корпуса 70

– лоб башни . 70

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия . 76,2 мм Ф-34

(боекомплект, шт.) . (.)

– число х калибр, мм и тип

пулеметов . 7,62 мм ДТ

(боекомплект, шт.) . (.)

– огнемет, тип АТО-41 (АТО-42)

(количество огнесмеси, л) (100)

Прицел ТОД-6

Радиостанция 9Р

Дополнительные сведения: Создан на базе линейного танка Т-34 выпуска 1943 года с установкой поршневого огнемета АТО-41 или АТО-42 на лобовом листе корпуса вместо курсового пулемета. Дальность огнеметания 60-65 м (при использовании спецсмеси – до 90-100 м ). Темп стрельбы из огнемета 3 выстрела за 10 секунд.

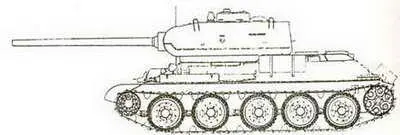

Огнеметный танк ОТ-34.

Состояние принят на вооружение в январе 1944 года.

Разработчик КБ завода №183

Изготовитель з-д №183

Производство небольшая серия

Боевая масса, т 32,0

Длина, мм:

– с пушкой вперед 8150

– корпуса 6190

Ширина, мм 3000

Высота по крышу башни, мм . 2743

Клиренс, мм . 380

Ср. уд. давление на грунт, кг/см #178; 0,83

Преодолеваемые препятствия:

– подъем, град 30-35

– стенка, м 0,73

– ров, м 2,5

– брод, м 1,3

Тип двигателя дизель В-2-34М

Максимальная мощность, л.с 500

Удельная мощность, л.с./т . 15,6

Запас топлива, л . 755

Максимальная скорость, км/ч . 55

Запас хода, км 350-420

Бронирование, мм:

– лоб корпуса . 90

– лоб башни . 90

Экипаж, чел 5

Средства постановки дымзавес МДШ

Вооружение:

– число х калибр, мм и тип

орудия 85 мм Д-5-Т85

(боекомплект, шт.) . (56)

– число х калибр, мм и тип

пулеметов . . 2x7,62 мм ДТМ

(боекомплект, шт.) (1953)

Прицел TLU-15, перископический

Радиостанция . 9РС

Дополнительные сведения: Создан на базе среднего танка Т-34. К этому времени было предложено несколько вариантов 85-мм танковых пушек: Д-5Т, ЛБ-1, С-50 и С-53. На заводе "Красное Сормово" были построены опытные танки с этими пушками, на Уральском танковом заводе так же были созданы танки с этими пушками, но с новой башней. По результатам испытаний на вооружение был принят танк с пушкой С-53, но в серию пошел Т-34-85 с пушкой Д-5 ( находился в серийном производстве с января по март 1944 года ), так как С-53 оказалась недоведенной. После ее доводки и испытаний она получила индекс ЗИС-С-53 и стала основной для танка Т-34-85.

Средний танк Т-34-85.

Состояние принят на вооружение в 1944 году.

разработчик КБ завода №183

Изготовитель з-д №183 и др.

Производство серия 1944-46 гг.

Боевая масса, т 32,0

Длина, мм:

– с пушкой вперед . 8100

– корпуса 6100

Ширина, мм 3000

Высота по крышу башни, мм 2720

Клиренс, мм 400

Ср. уд. давление на грунт, кг/см #178; 0,83

Преодолеваемые препятствия:

– подъем, град . 30-35

– стенка, м 0,73

– ров, м 2,5

– брод, м 1,3

Тип двигателя дизель В-2-34М

Максимальная мощность, л.с 500

Удельная мощность, л.с./т 15,6

Запас топлива, л 545+270

Максимальная скорость, км/ч . 55

Запас хода, км . 350
