А. Карпенко - Обозрение отечественной бронетанковой техники

Вооружение:

– число х калибр, мм и тип

орудия 125 мм Д-81ТМ

(боекомплект, шт.) . (39)

– число х калибр, мм и тип

пулеметов . 12,7 мм НСВТ

(боекомплект,шт.) (300)

– число х калибр, мм и тип

пулеметов 7,62 мм ПКТ

(боекомплект, шт.) . (2000)

Прицел-дальномер ТПД-2-49

Ночной прицел . ТНП-1-49-23

Стабилизатор вооружения . 2Э28М

Навигационное оборудование ГПК-59

Радиостанция Р-123М

Дополнительные сведения: Разработка началась в 1967 году. Главный конструктор В.Н.Венедиктов.Создан на базе ходовой части опытного танка об.167. Корпус сварной из катаных броневых листов толщиной 70,80 и 85 мм. Верхний лобовой лист состоит из трехслойной комбинированной брони ( сталь-стеклотекстолит-сталь ). Башня литая монолитная имеет переменную толщину. На танке установлено встроенное оборудование для самоокапывания и устройство для крепления минного трала КМТ-6. На Т-72 применен электромеханический автомат заряжания . На базе Т-72 созданы танки: Т-72К, Т-72А, Т-72АК.Т-72Б. бронированная ремонтно-эвакуационная машина БРЭМ-1, танковый мостоукладчик МТУ-72 и другая техника.

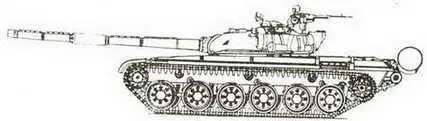

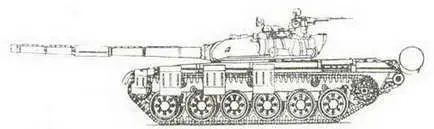

Основной танк Т-72 "Урал".

Основной танк Т-72 "Урал".

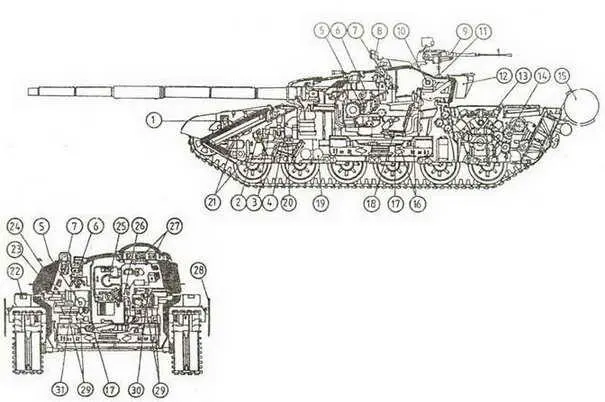

1 – фара ФГ-125 ночного прибора механика-водителя; 2 – рычаг поворота; 3 – аппаратура системы защиты от ОМП; 4 – рычаг переключения передач; 5 – подъемный механизм пушки; 6 – прицел- дальномер ТПД -2; 7 – ночкой прицел ТПН1-49-23; 8 – осветитель прибора наблюдения ТКН-3; 9 – зенитный пулемет; 10 – механизм подъема кассет- – антенный ввод; 12 ящик для ОПВТ и сухого пайка; 13 – двигатель; 14 – гитара; 15 – бочка для топлива; 16 – заряд и снаряд в кассетах транспортера; 17 – вращающийся транспортер; 18 – сиденье наводчика; 19 – комплекты ПХЗ; 20 – сиденье механика – водителя; 21 – привод горного тормоза; 22 – ящик для ЗИП; 23 – ручной механизм поворота башни; 24 – азимутальный указатель; 25 – клин затвора пушки; 25 – спаренный пулемет ПКТ; 27 – приборы наблюдения командира; 28 – бортовой экран; 29 – магазин-коробки доя пулемета ПКТ; 30 – радиостанция; 31 – гидравлический механизм поворота башни.

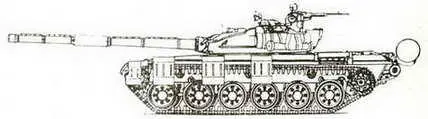

Основной танк Т-72 без установленных противокумулятивных щитов.

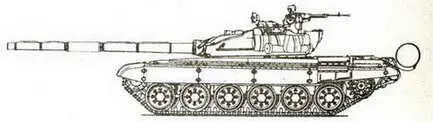

Опытный танк на базе Т-72 с резиновыми бортовыми экранами (ННИБТТ, Кубинка ).

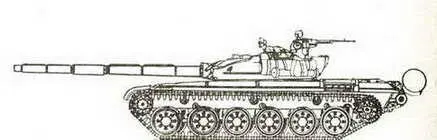

Основной танк Т-72 с резиновыми бортовыми экранами.

Состояние принят на вооружение в 1973 г.

разработчик . КБ Уралвагонзавода

Изготовитель Уралвагонзавод

Производство . серия 1975 – 79 гг.

Боевая масса, т 41,5

Длина, мм:

– с пушкой вперед . 9530

– корпуса 6860

Ширина, мм 3466

Высота по крышу башни, мм 2190

Клиренс, мм . 470

Ср уд. давление на грунт, кг/см #178; 0,83

Преодолеваемые препятствия:

– подъем, град . 30

– брод, м . 1,2 (с ОПВТ -5 )

Тип двигателя . дизель В-46-6

Макс, мощность, л.с 780

Запас топлива, л 705+495

Удельная мощность, л.с./т 18,8

Максимальная скорость, км/ч . 60

Запас хода, км . 500

Бронирование: противоснарядное комбинированное

С-ва. постан, дымзавес ТДА

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия 125 мм Д-81ТМ

(боекомплект, шт.) . (39)

– число х калибр, мм и тип

пулеметов . 12,7 мм НСВТ

(боекомплект,шт.) (300)

– число х калибр, мм и тип

пулеметов 7,62 мм ПКТ

(боекомплект, шт.) . (2000)

Прицел-дальномер ТПД-2-49

Ночной прицел ТНП-1-49-23

Стабилизатор вооружения 2Э28М

Навигационное оборудование ГПК-59

Радиостанция Р-123М

Дополнительные сведения: Модернизированный вариант танка Т-72 (об.172М), на котором улучшена броневая защита корпуса и башни, а также изменено размещение прожектора ночного прицела.

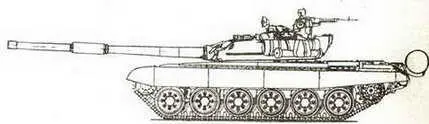

Основной танк Т-72 "Урал-1".

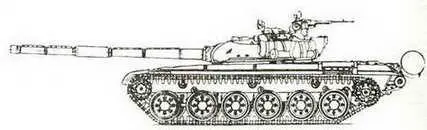

Основной танк Т-72 "Урал-1" ( вариант ).

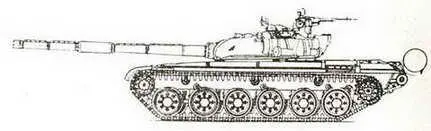

Основной танк Т-72 "Урал-1" ( вариант ).

Состояние принят на вооружение в 1974 г.

Разработчик КБ Уралвагонзавода

Изготовитель Уралвагонзавод

Производство . серия

Боевая масса, т 41

Длина, мм:

– с пушкой вперед . 9530

– корпуса 6860

Ширина, мм 3460

Высота по крышу башни, мм 2190

Клиренс, мм . 470

Ср. уд. давление на грунт, кг/см #178; 0,83

Преодолеваемые препятствия:

– подъем, град . 30

– брод, м 1,2 ( с ОПВТ -5 )

Тип двигателя . дизель В-46

Макс, мощность, л.с 780

Запас топлива, л . 765+495

Удельная мощность, л.с./т 19

Максимальная скорость, км/ч . 60

Запас хода, км 500

Бронирование: противоснарядное комбинированное

С-ва. псютан. дымзавес . ТДА

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия 125 ммД-81ТМ

(боекомплект, шт.) . (31)

– число х калибр, мм и тип

пулеметов . 12,7 мм НСВТ

(боекомплект,шт.) (300)

– число х калибр, мм и тип

пулеметов . 7,62 мм ПКТ

(боекомплект, шт.) . (2000)

Прицел-дальномер ТПД-2-49

Ночной прицел ТНП-1-49-23

Стабилизатор вооружения 2Э28М

Навигационная аппаратура . ТНА-3

Радиостанция . Р-123.Р-130М

Дополнительные сведения: Модернизация линейного танка Т-72, который дополнительно оборудован коротковолновой радиостанцией, навигационной аппаратурой, зарядным устройством АБ-1.

Командирский танк Т-72 К.

Состояние поставки на экспорт с 1975 года.

Разработчик КБ Уралвагонзавода

Изготовитель Уралвагонзавод

Производство серия с 1975 г.

Боевая масса, т 41,5

Длина, мм:

– с пушкой вперед . 9530

– корпуса 6860

Ширина, мм 3570

Высота по крышу башни, мм 2208

Клиренс, мм . , . 469

Ср. уд. давление на грунт, кг/см #178; 0,83

Преодолеваемые препятствия:

– подъем, град 30

– брод, м 1,2 ( с ОПВТ -5 )

Тип двигателя . дизель В-46-6

Макс, мощность, л.с 780

Удельная мощность, л.с./т 18,8

Максимальная скорость, км/ч 60

Запас хода, км . 500

Бронирование, мм:
