В книге обобщены и систематизированы основные данные по более чем 350 образцам отечественной бронетанковой техники, начиная с бронеавтомобиля Накашидзе и кончая самым современным основным танком Т-90С. Помимо серийно выпускавшихся образцов в издании приведена информация по некоторым опытным машинам и проектам.По каждому образцу и его основным модификацииям приведены схемы или рисунки общего вида, а некоторые машины проиллюстрированы разрезами, и проекциями. Книга расчитана на широкий круг читателей, интересующихся развитием отечественной бронетанковой техники.
Обозрение отечественной бронетанковой техники - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
– лоб корпуса . 205
– лоб башни 400-410
С-ва. постан. дымзавес ТДА
Экипаж, чел з
Вооружение:
– число х калибр, мм и тип
орудия 125 мм Д-81Т
(боекомплект, шт.) . (44)
– число х калибр, мм и тип
пулеметов . 12,7 мм НСВТ
(боекомплект,шт.) (300)
– число х калибр, мм и тип
пулеметов 7,62 мм ПКТ
(боекомплект, шт.) . (2000)
Прицел-дальномер ТПД-2-49
Ночной прицел ТПН-1-49-23
Стабилизатор вооружения 2Э28М
Радиостанция Р-123М
Дополнительные сведения: Танк отличается от отечественного Т-72 конструкцией броневой защиты лобовой части башни, системой противоатомной защиты и комплектацией боеприпасов.
Основной танк Т-72.
ОСНОВНОЙ ТАНК Т-72А (объект 176)
Состояние принят на вооружение в 1979г.
разработчик . КБ Уралвагонзавода
Изготовитель Уралвагонзавод
Производство . серия 1979 – 85 гг.
Боевая масса, т . 41-41,5
Длина, мм:
– с пушкой вперед . 9530
– корпуса 6860
Ширина, мм 3590
Высота по крышу башни, мм 2190
Клиренс, мм . 470-495
Ср. уд. давление на грунт, кг/см #178; 0,84
Преодолеваемые препятствия:
– подъем, град . 30
– крен, град . 25
– стенка, м 0,85
– ров, м 2,6-2,8
– брод, м . 1,2 ( с ОПВТ -5 )
Тип двигателя . дизель В-46-6
Макс, мощность, л.с 780
Запас топлива, л 705+1045
Удельная мощность, л.с./т . 18,8-19
Максимальная скорость, км/ч . 60
Запас хода, км 460-650
Бронирование: противоснарядное комбинированное
С-ва. постан. дымзавес ТДА,12х902А
Экипаж, чел 3
Вооружение:
– число х калибр, мм и тип
орудия 125 мм 2А46
(боекомплект, шт.) . (44)
– число х калибр, мм и тип
пулеметов . 12,7 мм НСВТ
(боекомплект,шт.) (300)
– число х калибр, мм и тип
пулеметов . 7,62 мм ПКТ
(боекомплект, шт.) . (2000)
Прицел-дальномер ТПД-К1
Ночной прицел . ТНП-3-49
Стабилизатор вооружения 2Э28М
Система управления оружием. 1А40
Навигационное оборудование ГПК-59
Радиостанция Р-123М
Дополнительные сведения: Работы были заданы постановлением правительства от 16.12.1976 года. Танк является дальнейшим развитием танка Т-72 (об.172М1) с установкой лазерного прицела-дальномера и др. устройств. С 1982 года танки оснащаются стабилизатором вооружения 2Э42-2. Башня литая имеет комбинированную броневую защиту с наполнителем из песчаных стержней. На танке установлено встроенное оборудование для самоокапывания и устройство для крепления минного трала КМТ-6.

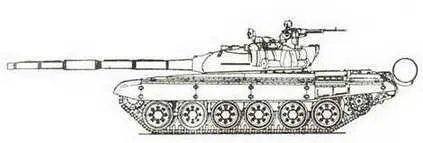

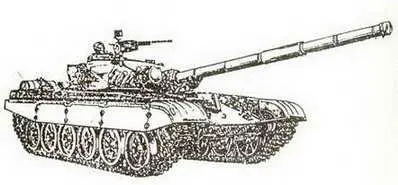

Основной танк Т-72 А.

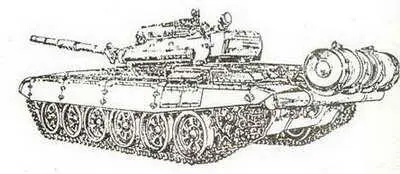

Основной танк Т-72 А ( вид сзади ).
Основной танк Т-72 А ( вид спереди ).

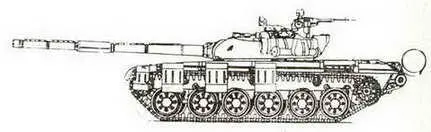

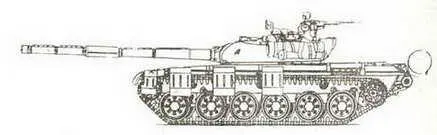

Основной танк Т-72 А первых серий.

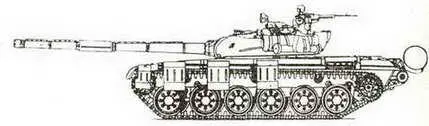

Основной танк Т-72 А научениях "Запад-81".

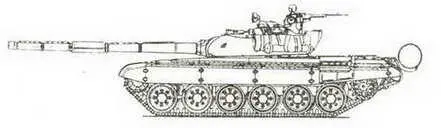

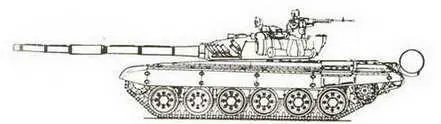

Основной танк Т-72 А последних серий.
КОМАНДИРСКИЙ ТАНК Т-72АК (объект 176К)
Состояние принят на вооружение в 1979 г.
Разработчик КБ Урапвагонзавода
Изготовитель Уралвагонзавод
Производство серия
Боевая масса, т 41
Длина, мм:
– с пушкой вперед . 9530
– корпуса 6860
Ширина, мм 3590
Высота по крышу башни, мм . 2190
Клиренс, мм 470
Ср. уд. давление на грунт, кг/см #178; 0,84
Преодолеваемые препятствия:
– подъем, град . 30
– стенка, м 0,85
– ров, м . 2,8
– брод, м 1,2 ( с ОПВТ -5 )
Тип двигателя . дизель В-46-6
Макс, мощность, л.с 780
Запас топлива, л 705+1045
Удельная мощность, л.с./т . 18,8-19
Максимальная скорость, км/ч . 60
Запас хода, км . 50
Бронирование. противоснарядное комбинированное
С-ва. постан. дымзавес ТДА,12х902А
Экипаж, чел 3
Вооружение:
– число х калибр, мм и тип
орудия 125 мм 2А46
(боекомплект, шт.) . (36)
– число х калибр, мм и тип
пулеметов . 12,7 мм НСВТ
(боекомплект,шт.) (300)
– число х калибр, мм и тип
пулеметов . 7,62 мм ПКТ
(боекомплект, шт.) . (2000)
Прицел-дапьномер ТПД-К1
Ночной прицел . ТНП-3-49
Стабилизатор вооружения 2Э28М
Система управления оружием. 1А40
Навигационное оборудование ТНА-3
Радиостанция Р-123М, Р-130М
Дополнительные сведения: Создан на базе линейного основного танка Т-72А с установкой дополнительно коротковолновой радиостанции, зарядного устройства и навигационного оборудования.

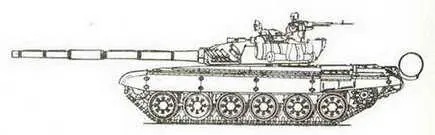

Командирский танк Т-72 А К.
ОСНОВНОЙ ТАНК Т-72М (экспортный)
Состояние выпущен в 1980 г.
разработчик . КБ Уралвагонзавода
Изготовитель Уралвагонзавод
Производство . . серия
Боевая масса, т 41
Длина, мм:
– с пушкой вперед 9530
– корпуса 6860
Ширина, мм 3590
Высота по крышу башни^ мм 2190
Клиренс, мм . 470
Ср. уд. давление на грунт, кг/см #178; 0,84
Преодолеваемые препятствия:
– подъем, град . 30
– брод, м . 1,2 ( с ОПВТ -5 )
Тип двигателя . дизель В-46
Макс, мощность, л.с 780
Запас топлива, л 705+1045
Удельная мощность, л.с./т 19
Максимальная скорость, км/ч 60
Запас хода, км 500
Бронирование, мм:
– лоб корпуса 60+105+50
– лоб башни . 450
С-ва. постан. дымзавес ТДА,12х902А
Экипаж, чел 3
Вооружение:
– число х калибр, мм и тип
орудия 125 мм Д-81
(боекомплект, шт.) . (44)
– число х калибр, мм и тип
пулеметов . 12,7 мм НСВТ
(боекомплект,шт.) (300)
– число х калибр, мм и тип
пулеметов . 7,62 мм ПКТ
(боекомплект, шт.) . (2000)
Прицел-дальномер ТПД-К1
Ночной прицел ТПН-3-49
Стабилизатор вооружения 2Э28М
Радиостанция Р-123М
Дополнительные сведения: Создан на базе танка Т-72А и отличается от него конструкцией броневой защиты башни, системой коллективной защиты и комплектацией боеприпасов.

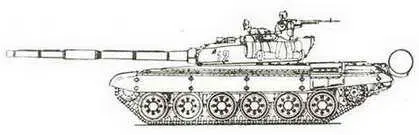

Основной танк Т- 72М.

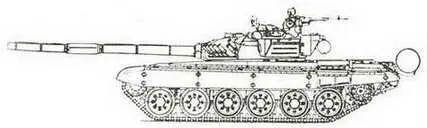

Основной танк Т-72М ( вариант ).
Основной танк Т-72М ( вариант ).
ОСНОВНОЙ ТАНК Т-72М1 (экспортный )
Состояние выпущен в 1982 г.
