Михаил Нерсесян - Бронетанковая техника армий капиталистических государств

Силовое отделение расположено в передней части танка.

Восьмицилиндровый бензиновый двигатель марки «SOFAM» жидкостного охлаждения с горизонтальным расположением цилиндров мощностью 270 л. с. установлен в передней части корпуса справа по ходу танка. Использование этого двигателя обеспечило танку максимальную скорость движения до 65 км/час и позволило снизить высоту танка до 2230 мм.

Силовая передача поперечного расположения включает механическую пятиступенчатую коробку передач с синхронизаторами и механизм поворота – двойной дифференциал.

В наклонном лобовом листе корпуса предусмотрены люки для доступа к агрегатам силового отделения.

Сиденье водителя размещено слева по ходу танка и в силу переднего расположения силовой передачи смещено несколько назад.

Откидная крышка люка водителя снабжена перископическими смотровыми приборами.

В распоряжении командира танка имеется специальная башенка со смотровыми приборами по ее окружности. В кормовой части башни установлен вентилятор, над люком которого закреплен выступающий над крышей башни колпак.

Подвеска танка индивидуальная, торсионная с гидравлическими амортизаторами. Опорные катки имеют внутреннюю амортизацию. Ведущее колесо расположено спереди. Гусеница металлическая с открытыми шарнирами.

Танк оборудован двумя радиостанциями, снабжен фильтровентиляционной установкой.

На бортах башни установлены гранатометы (по два с каждой стороны) для постановки дымовых завес.

Запас хода танка 350-400 км.

Танк АМХ до настоящего времени находится в серийном производстве и является пока единственным легким танком армий капиталистических стран, который может транспортироваться по воздуху, самолетом «Трансолл» фирмы «Нор Авиасьон».

С 1951 г. танк AiVIX используется в разведывательных и истребительно-противотанковых подразделениях танковых частей французской армии.

В 1953 г. танк принят на вооружение швейцарской армии, а с 1955 г. используется в армиях Израиля и Египта. Он состоит также на вооружении армий ФРГ, Италии, Бельгии, Голландии, Австралии, Индии, Венесуэлы и Ливана.

Известна модель танка АМХ с башней FL11, с 75-мм укороченной пушкой. Эта модель предназначена для использования в колониальных войсках.

В 1957 г. изготовлен опытный образец танка АМХ, вооруженного длинноствольной 90-мм пушкой.

В 1960 г. разработана и принята в качестве дополнительного вооружения для танка АМХ пусковая установка четырех ПТУРС SS-11 (рис. 78), которая монтируется на лобовой поверхности верхней качающейся части башни.

Ведутся работы по модернизации танка АМХ по вооружению путем установки на нем новой модернизированной башни FL12 со 105-мм пушкой, из которой можно вести огонь новым кумулятивным снарядом с начальной скоростью 800 м/сек и бронепробиваемостью до 400 мм.

На шасси легкого танка АМХ создано около полутора десятка образцов боевых и специальных бронированных машин, а именно: 105-мм и 155-мм самоход ные гаубицы, 120-мм самоходный миномет, самоходные установки 40-мм и 30-мм спаренных автоматических пушек, бронетранспортеры для перевозки пехоты игру- зов, штабной бронетранспортер, саперный танк, мостоукладчик, ремонтно-эвакуационная машина.

Башня танка АМХ используется для установки на других боевых машинах. В частности, специалисты США, Франции и Израиля проводили совместные работы по модернизации американских легких танков М24 путем установки на них башни с вооружением легкого танка АМХ.

Рис. 78. Легкий танк АМХ, оснащенный ПТУРС SS-11

Этот танк, называемый французами «европейским», разрабатывался с 1957 г. в соответствии с тактико-техническими требованиями для единого танка вооруженных сил Североатлантического блока.

Первые опытные образцы танка АМХ-63 были изготовлены в 1960 г., а головная партия в 1961 г. В начале 1963 г. танк проходил войсковые испытания В том же году танк был принят на вооружение

Танк АМХ-63 (рис. 79) весит 32,5 т, вооружен французской длинноствольной 105-мм нарезной пушкой DEFA без дульного тормоза. С пушкой спарен 7,62-мм пулемет. На турели командирской башенки открыто установлен 12,7-мм зенитный пулемет, который в серийных танках предполагается заменить 20-мм пушкой.

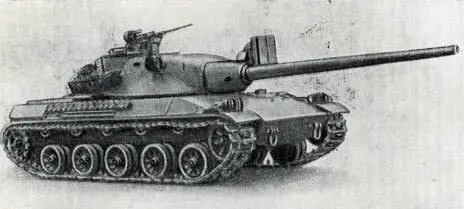

Рис. 79. Средний танк АМХ-63

Для 105-мм пушки этого танка разработан кумулятивный снаряд с бронепробиваемостью до 400 мм. Кумулятивный заряд этого снаряда покоится на шарикоподшипниках во внешнем корпусе снаряда. При Еыстреле нарезной ствол сообщает вращательное движение только корпусу, а сила инерции снаряда предотвращает его вращение. Благодаря этому придание такому снаряду начальной скорости около 1000 м/сек не отразилось на кумулятивном эффекте. Заряжание орудия осуществляется вручную.

Танк оснащен горизонтальнобазным монокулярным дальномером SOM типа «Коинциденц» с 12-кратным увеличением с величиной базы 2 м, обеспечивающим возможность ведения прицельного огня на дальностях до 2500 м. Кроме того, у командира и наводчика имеются оптические прицелы с восьмикратным увеличением и инфракрасные прицелы. Инфракрасный прожектор освещает цель на расстоянии до 1200 м. У водителя имеются инфракрасные фары и инфракрасный перископ. Вращающаяся командирская башенка улучшает обзорность с места командира танка.

Танк имеет противоснарядное бронирование лобовых деталей корпуса и башни; бортовая броня защищает от пуль и осколков снарядов. Литая стальная башня имеет приплюснутую обтекаемую форму.

Многотопливный дизельный двигатель воздушного охлаждения мощностью 720 л. с. при 2800 об/мин фирмы «Испано-Сюиза» обеспечивает удельную мощность 22,1 л. с./т. Двигатель может работать на дизельном топливе, керосине и легких сортах топлива.

Коробка передач пятиступенчатая 5S200.

Силовое отделение размещено в кормовой части машины. Ведущие колеса заднего расположения.

Подвеска индивидуальная, торсионная. С каждого борта корпуса имеется пять сдвоенных опорных катков. Гусеница металлическая, снабжена сменными резиновыми подушками.

Максимальная скорость движения 65 км/час, запас хода 480 км.

Экипаж четыре человека. Водитель сидит спереди слева. В башне слева размещается заряжающий (он же радист), у него имеется башенка и небольшой люк; справа наводчик. Командир сидит несколько выше и позади них. Дальномером пользуется командир танка. В левом борту башни имеется люк для выброса стреляных гильз.

Защита экипажа от радиоактивного, химического и бактериологического оружия обеспечивается герметизацией машины и использованием установки для конРис. 80. Средний танк АМХ-63 преодолевает глубокий брод диционирования воздуха и создания противодавления. Для контроля уровня радиации в танке имеется рентгенометр.
