Михаил Первов - Отечественное ракетное оружие

Одноступенчатая баллистическая ракета с маршевыми пороховыми двигателями и неотделяемой ГЧ. Дальность стрельбы – от 10 до 25,7 км. Стартовая масса – 4,93 т. Длина ракеты – 10 м. Максимальный диаметр корпуса – 0,6 м. Масса полезной нагрузки – 1,2 т. Оснащалась ядерным боеприпасом, размещаемым в надкалиберной ГЧ, имевшей диаметр 0,85 м. Масса ПУ – 40 т. Скорость передвижения с ракетой – 30 км/ч.

Мобильный ракетный комплекс "Луна"

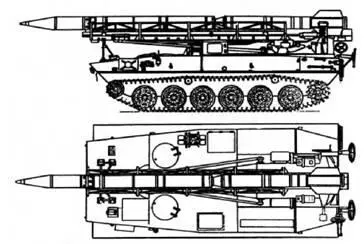

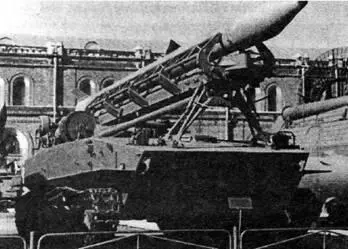

Мобильный ракетный комплекс 2К6 с неуправляемой тактической неядерной баллистической ракетой. Разработка начата в 1959 г. в Московском институте теплотехники под руководством Николая Мазурова. ПУ 2П16 установлена на шасси легкого танка ПТ-76. Комплекс принят на вооружение в 1961 г. Серийное производство развернуто в Челябинском ПО "Завод имени С.Орджоникидзе".

Одноступенчатая баллистическая ракета с маршевыми пороховыми двигателями и неотделяемой ГЧ. Максимальная дальность стрельбы – 45 км. Стартовая масса – 2,1 т. Длина ракеты – 10 м. Максимальный диаметр корпуса – 0,41 м. Масса полезной нагрузки – 0,36 т. Оснащалась осколочно-фугасным боеприпасом.

Мобильный ракетный комплекс 2К6 с неуправляемой тактической ядерной баллистической ракетой 3Р10. Разработка начата в 1959 г. в Московском институте теплотехники под руководством Николая Мазурова. ПУ 2П16 установлена на шасси легкого танка ПТ-76. Комплекс принят на вооружение в 1961 г. Серийное производство развернуто в Челябинском ПО "Завод имени С.Орджоникидзе". Впервые испытан с ядерной боеголовкой на полигоне Новая Земля в октябре 1961 г.

Одноступенчатая баллистическая ракета с маршевыми пороховыми двигателями и неотделяемой ГЧ. Максимальная дальность стрельбы – 32 км. Стартовая масса – 1,3 – 2,3 т. Длина ракеты – 10,5 м. Максимальный диаметр корпуса – 0,4 м. Масса полезной нагрузки – 0,495 т. Оснащалась ядерным боеприпасом в надкалиберной ГЧ мощностью 3 кт. В 1962 г., в период Карибского кризиса, ракетные комплексы "Луна" 3Р10 с шестью ядерными боезарядами были доставлены на Кубу. Вывезены с Кубы в этом же г..

3Р9

3Р10

3Р8

Самоходная ПУ комплекса "Луна-М"

Вертолетная пусковая установка "Луна-МВ"

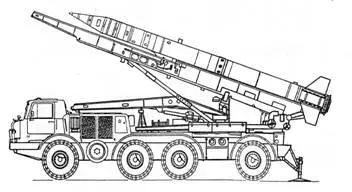

Мобильный ракетный комплекс 9К52 с неуправляемой тактической ядерной баллистической ракетой 9М21. Разработка начата в 1961 г. в Московском институте теплотехники под руководством Николая Мазурова. ПУ 9П113 установлена на колесном тягаче ЗИЛ-135ЛМ. Комплекс принят на вооружение в 1967 г. Серийное производство развернуто в Челябинском ПО "Завод имени С.Орджоникидзе". Одноступенчатая баллистическая ракета с маршевыми пороховыми двигателями и неотделяемой ГЧ. Дальность стрельбы – от 15 до 65 км. Стартовая масса – 2,5 т. Длина ракеты – 9,5 м. Максимальный диаметр корпуса – 0,54 м. Масса полезной нагрузки – 0,26 – 0,42 т. Основной вариант ракеты оснащался осколочно-фугасным боеприпасом или ядерным боеприпасом АА-38 мощностью 10 кт.

Модификации:

Ракета с ядерной ГЧ АА-52. Мощность ядерного боеприпаса 25 кт. Принята на вооружение в 1968 г.

Ракета с химической ГЧ.

Ракета с агитационной ГЧ. Принята на вооружение в 1969 г.

Ракета 9М21БМ для отработки стрельбы ЗРК. Принята на вооружение в 1976 г.

Ракета 9М21Т1М для отработки стрельбы ЗРК. Принята на вооружение в 1977 г.

Комплексы с ракетой, имеющей осколочно-фугасную ГЧ, поставлялись во все страны Варшавского договора, а также в Сирию, Ирак, Монголию, Афганистан, Египет, Ливию, Северную Корею.

Боевое применение комплекса осуществил Ирак в 1991 г. во время войны в Персидском заливе. Комплексы "Луна-М" в начале 80-х гг. начали заменяться комплексами "Точка".

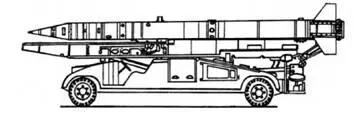

Опытный ракетный комплекс 9М71 с управляемой твердотопливной оперативно-тактической баллистической ракетой. Головная организация – Московский институт теплотехники. Главный конструктор – Александр Надирадзе. Разработка начата в 1959 г. Летно-конструкторские испытания проходили на полигоне Капустин Яр с 1960 г. Производство ракеты освоено Боткинским машиностроительным заводом. Одноступенчатая баллистическая ракета с маршевыми двигателями на твердом баллиститном топливе и отделяемой ГЧ. Максимальная дальность стрельбы на испытаниях – 400 км. Стартовая масса – 10,5 т. Перевозка ракеты осуществлялась на полуприцепе, буксируемом тягачом МАЗ-5Э5В. Разработка прекращена в 1963 г.

Ракетный комплекс "Темп-С"

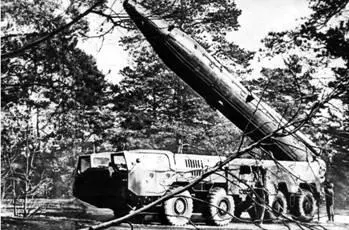

Ракетный комплекс 9К76 с оперативно-тактической баллистической ракетой 9М76. Первая твердотопливная управляемая баллистическая ракета, принятая на вооружение. Головная организация – Московский институт теплотехники. Главный конструктор – Александр Надирадзе. Разработка начата в 1962 г. Летно-конструкторские испытания проходили на полигоне Капустин Яр с 1964 г. по 1965 г. Принят на вооружение в декабре 1965 г. Серийное производство развернуто на Боткинском машиностроительном заводе в 1965 г. Двухступенчатая баллистическая ракета с маршевыми двигателями на твердом смесевом топливе и отделяемой ГЧ. В конструкции ракеты впервые применены стеклопластиковый корпус и раскрывающиеся в полете решетчатые стабилизаторы.

Разработчик ПУ и машины обеспечения – главный конструктор ОКБ волгоградского ПО "Баррикады" (ныне – ЦКБ Титан) – Георгий Сергеев. ПУ серийно выпускалась на волгоградском заводе "Баррикады". Дальность стрельбы от 300 до 900 км. Стартовая масса – 9,4 т. Длина ракеты – 12,4 м. Максимальный диаметр корпуса – 1 м. Масса полезной нагрузки – 1,25 т. Ракета могла быть оснащена ядерным боезарядом. ПУ 9П120 размещена на колесном тягаче МАЗ-543. Часть комплексов были размещены в ГДР и Чехословакии. Состояла на вооружении Сухопутных войск. 115 развернутых ПУ, 20 неразвернутых ПУ и ракеты были уничтожены в 1989 г. в соответствии с советско-американским Договором о ликвидации ракет средней и меньшей дальности.
