Михаил Первов - Отечественное ракетное оружие

Сухопутный автономный мобильный зенитный ракетный комплекс 9К33. Предназначен для поражения низколетящих самолетов. Оснащен одноступенчатой твердотопливной управляемой ракетой с радиокомандным наведением. ПУ с четырьмя ракетами разработана в свердловском КБ компрессорного машиностроения (НПП "Старт"), размещена на трехосном тягаче БАЗ-5937 Брянского автозавода (боевая машина 9А33Б имеет средства разведки, наведения и пуска). Первоначально самоходное шасси разрабатывал Кутаисский автозавод. Разработчик комплекса – концерн "Антей". Главный конструктор – Вениамин Ефремов. Разработчик ракеты 9М33 – МКБ "Факел". Главный конструктор – Петр Грушин (с 1960 г. по 1964 г. разработкой ракеты занималось КБ-82, в 1964 г. разработка передана в МКБ "Факел"). Разработка комплекса начата в 1960 г. Испытания проводились в 1967 г. и с 1970 г. по 1971 г. Принят на вооружение ПВО Сухопутных войск в 1972 г. Производство боевой машины 9А33Б комплекса осуществлялось на Ижевском электромеханическом заводе. Производство комплекса – в ПО "Марийский машиностроитель". Серийный выпуск ЗУР 9М33 освоен на Кировском машиностроительном заводе. Комплекс выпускался до 1988 г. Дальность стрельбы – от 2 км до 9 км. Высота поражения цели – от 50 м до 5 км. Средняя скорость ракеты – 500 м/с. Стартовая масса ракеты – 128 кг. Длина ракеты – 3,1 м. Максимальный диаметр корпуса – 0,21 м. Масса БЧ – 15 кг. Максимальная скорость поражаемой цели – 420 м/с.

На основе ракеты 9М33 разработана ракета для морского ЗРК "Оса-М".

В 1982 г. комплексы были поставлены в Сирию и применялись в боевых действиях в Сирии и Ливане в 1982-1983 гг. Использовались также Ираком во время войны в Персидском заливе.

Экспортные комплексы "Ромб" поставлялись и поставляются в страны Варшавского договора, Индию, Ирак, государства Ближнего Востока, Африки и Азии, в Грецию.

Сухопутный автономный мобильный модернизированный зенитный ракетный комплекс. Предназначен для поражения низколетящих самолетов. Оснащен одноступенчатой твердотопливной управляемой ракетой с радиокомандным наведением. ПУ с шестью ракетами размещена на трехосном тягаче БАЗ-5937 Брянского автозавода. ПУ разработана в свердловском НПП "Старт". Разработчик комплекса – концерн "Антей". Главный конструктор – Вениамин Ефремов. Разработчик ракеты – МКБ "Факел". Главный конструктор – Петр Грушин. Разработка комплекса "Оса-А" повышенной эффективности начата в 1971 г., разработка комплекса "Оса-К" с шестью ракетами на ПУ начата в 1973 г. Испытания совмещенного комплекса "Оса-АК" проводились с 1974 г. по 1975 г. Принят на вооружение ПВО Сухопутных войск в 1975 г. Производство боевой машины 9А33Б комплекса освоено на Ижевском электромеханическом заводе. Производство комплекса – ПО "Марийский машиностроитель", г. Йошкар-Ола. Серийный выпуск ЗУР 9М33 осуществлял Кировский машиностроительный завод.

Дальность стрельбы – от 1,5 км до 10 км. Высота поражения цели – от 25 м до 5 км. Средняя скорость ракеты – 500 м/с. Стартовая масса ракеты – 128 кг. Длина ракеты – 3,1 м. Максимальный диаметр корпуса – 0,21 м. Масса БЧ – 15 кг. Максимальная скорость поражаемой цели – 500 м/с.

Сухопутный автономный мобильный модернизированный зенитный ракетный комплекс. Предназначен для поражения низколетящих самолетов и вертолетов. Разработка начата в 1975 г. в связи с появлением в армиях НАТО вертолетов огневой поддержки. Оснащен одноступенчатой твердотопливной управляемой ракетой с радиокомандным наведением. ПУ с шестью ракетами размещена на трехосном тягаче БАЗ- 5937 Брянского автозавода. ПУ разработана в свердловском НПП "Старт". Комплекс способен поражать вертолеты, зависающие на малой высоте. Разработчик комплекса – концерн "Антей". Главный конструктор – Вениамин Ефремов. Разработчик ракеты – МКБ "Факел". Главный конструктор – Петр Грушин. Испытания проводились в 1977 г. и в 1979 г. Принят на вооружение ПВО Сухопутных войск в 1980 г. Производство комплекса освоено на Ижевском электромеханическом заводе и в ПО "Марийский машиностроитель". Серийный выпуск ракет осуществляет Вятское машиностроительное предприятие "Авитек".

Дальность стрельбы по самолетам – от 1,5 км до 10 км, по вертолетам – от 2 до 6 км. Высота поражения самолетов – от 25 м до 5 км, вертолетов – от 0 до 2,5 км. Средняя скорость ракеты – 500 м/с. Стартовая масса ракеты – 128 кг. Длина ракеты – 3,1 м. Максимальный диаметр корпуса – 0,21 м. Масса БЧ – 15 кг. Скорость поражаемой цели – от 0 до 500 м/с. Экспортные комплексы "Ромб" поставлялись и поставляются в страны Варшавского договора, Индию, Ирак, государства Ближнего Востока, Африки и Азии, в Грецию. На основе ЗУР "Оса-АКМ" вятским машиностроительным предприятием "Авитек" разработан имитатор воздушной цели (ракета-мишень) "Саман" 9Ф41.

Пуск ракеты 9М331 ЗРК "Тор-М1" (фото из журнала "Военный Парад")

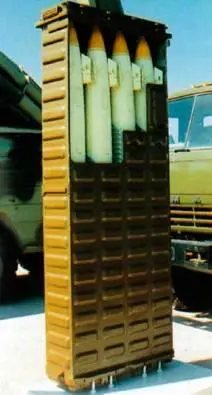

Пакет с ракетами 9М331

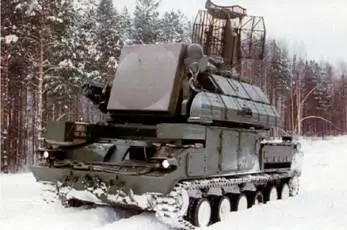

Мобильный ЗРК "Тор"

Сухопутный мобильный зенитный ракетный комплекс малой дальности. Предназначен для оснащения полкового и дивизионного звена Сухопутных войск. В войсках заменил ЗРК "Оса-АКМ". Оснащен одноступенчатой твердотопливной управляемой ракетой. ПУ с боекомплектом из 8 ракет размещена на гусеничном тягаче, разработки Минского тракторного завода. Транспортно-заряжающая машина и транспортная машина разработаны в свердловском НПП "Старт". Разработчик комплекса – концерн "Антей". Главный конструктор – Вениамин Ефремов. Разработчик ракеты – МКБ "Факел". Главный конструктор – Петр Грушин. Разработка начата в 1975 г. Испытания проведены в 1983 – 1984 гг. Принят на вооружение ПВО Сухопутных войск в 1986 г. Производство комплекса освоено на Ижевском электромеханическом заводе и в ПО "Марийский машиностроитель". Серийный выпуск ракет – на Кировском машиностроительном заводе. Гусеничные шасси для комплекса производит Мытищинское предприятие "Метровагонмаш".

Дальность стрельбы – от 1,5 км до 12 км. Высота поражения цели – от 10 м до 6 км. Максимальная скорость ракеты – 850 м/с. Стартовая масса ракеты – 165 кг. Длина ракеты – 2,9 м. Максимальный диаметр корпуса – 0,235 м. Масса БЧ – 14,8 кг. Максимальная скорость поражаемой цели – 700 м/с. На основе ракеты 9М330 разработана ракета для морского ЗРК "Клинок" ("Кинжал"). Состоит на вооружении.
