Михаил Первов - Отечественное ракетное оружие

Самоходный противотанковый комплекс третьего поколения с твердотопливной управляемой ракетой. Разработка ведется в 90-е гг. в тульском Конструкторском бюро приборостроения под руководством главного конструктора Аркадия Шипунова. Максимальная дальность стрельбы – 15000 м днем, 7000 м ночью. Система управления – инерциальная, используется самонаведение. Боевая часть – осколочно-фугасная. Тротиловый эквивалент – 33 кг. Комплекс может быть размещен на автомобиле УАЗ-469, БМП-2, БМД-1.

Танковый противотанковый комплекс 9К112 с твердотопливной радиоуправляемой ракетой 9М112 для танковых пушек – пусковых установок калибра 125 мм. Первый отечественный танковый комплекс "пушка-ракета". Разработан в тульском Конструкторском бюро приборостроения под руководством главного конструктора Аркадия Шипунова. Принят на вооружение танков Т-64Б в 1976 – 1979 гг. Дальность стрельбы – от 100 м до 4000 м. Скорость – 335 м/с. Масса выстрела – 26,3 кг.

Танковый противотанковый комплекс с твердотопливной радиоуправляемой ракетой для танковых пушек – пусковых установок калибра 125 мм. Разработан в тульском Конструкторском бюро приборостроения под руководством главного конструктора Аркадия Шипунова. Принят на вооружение танков Т-80Б в 1978 г.

Дальность стрельбы – от 100 м до 4000 м. Скорость – 350 м/с. Масса выстрела – 26,7 кг.

Танковый противотанковый комплекс для корректируемого реактивного снаряда разработки Тульского конструкторского бюро приборостроения. Главный конструктор – Аркадий Шипунов. Танк Т-62М с пушкой – пусковой установкой калибра 115 мм и комплексом "Шексна" принят на вооружение в 1983 г. Производство ракет 9М117 развернуто на "Туламашзаводе".

Дальность стрельбы – 100-4000 м. Скорость – 300 м/с. Масса выстрела – 23,9 кг.

Танковый противотанковый комплекс управляемого вооружения с корректируемым реактивным снарядом для танка Т- 72Б "Урал" с пушкой – пусковой установкой 2А46М калибра 125 мм. Разработан в Тульском конструкторском бюро приборостроения. Главный конструктор – Аркадий Шипунов. Танк Т-72Б с комплексом "Свирь" принят на вооружение в 1985 г. Серийный выпуск ракет 9М119 осуществляется Ковровским заводом имени В.А.Дегтярева. Ракета 9М119 входит также в состав выстрела ЗУБК14 противотанковой самодвижущейся пушки 2А45М "Спрут-Б" калибра 125 мм. Дальность стрельбы – 100-4000 м. Скорость – 340 м/с. Масса выстрела – 23,9 кг.

Ракета 9М117

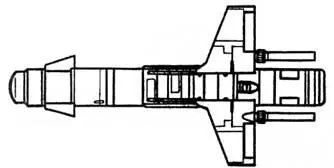

Схема ракеты ЗИП

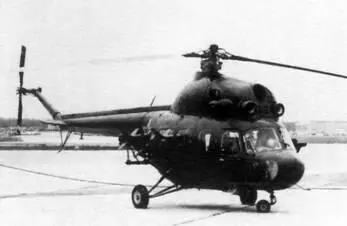

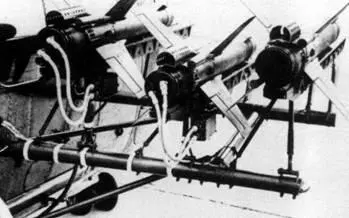

"Фаланга" на вертолете Ми-2

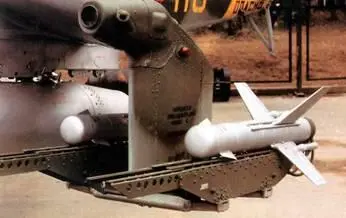

"Фаланга-ПВ" на вертолете Ми-24

Танковый противотанковый комплекс 9К116 с твердотопливной управляемой ракетой 9М117 для танковых пушек – пусковых установок калибра 100 мм. Разработан в тульском Конструкторском бюро приборостроения под руководством главного конструктора Аркадия Шипунова. Принят на вооружение в 1983-1985 гг. Комплексом оснащаются танки Т-55М, Т-62, а также БМП-3 (боекомплект – 6-8 ракет). Производство ракет 9М117 развернуто на "Туламашзаводе". Дальность стрельбы – 100-4000 м. Скорость – 300 м/с. Масса выстрела – 26,7 кг. Бронепробиваемость – 550 мм. Ракета 9М117 входит также в состав выстрела ЗУБК10 комплекса "Кастет" противотанковой пушки МТ-12 калибра 100 мм.

Танковый противотанковый комплекс с твердотопливной управляемой по лазерному лучу ракетой для танковых пушек – пусковых установок калибра 125 мм. Разработан в тульском Конструкторском бюро приборостроения под руководством главного конструктора Аркадия Шипунова. Принят на вооружение в 1986 г. Комплексом оснащаются танки Т-72Б, Т-80У, Т-80УД, Т-90, Т-90С, Т-80У-М1 "Барс". На танках установлены гладкоствольные пушки – пусковые установки ракет 2А46М (2А46М-1) калибра 125 мм.

В 1992 г. освоено серийное производства танка Т-80УМ с газотурбинным двигателем. Танк оснащен комплексом "Рефлекс". Этот комплекс может быть также установлен на самодвижущуюся 125-мм противотанковую пушку 2А45М производства свердловского ГП "Завод № 9", на танк Т-80У-М1 "Барс", танк "Черный орел", разрабатываемый на основе Т- 80У. В 1990 г. разработан танк Т-90С, который также может оснащаться комплексом "Рефлекс". Серийный выпуск ракет 9М119 осуществляется Ковровским заводом имени В.А.Дегтярева.

Дальность стрельбы – 100-5000 м. Скорость – 340 м/с. Масса выстрела – 23,9 кг. Бронепробиваемость – 550 мм. Ракета 9М119М входит также в состав выстрела ЗУБК20 противотанковой самодвижущейся пушки 2А45М "Спрут-Б" калибра 125 мм.

Противотанковый комплекс с твердотопливной управляемой ракетой 9М117, входящей в состав выстрела ЗУБК10 противотанковой пушки МТ-12 калибра 100 мм. Разработан в тульском Конструкторском бюро приборостроения под руководством главного конструктора Аркадия Шипунова. Принят на вооружение в 1981 г. Производство ракет 9М117 развернуто на "Туламашзаводе".

Дальность стрельбы – 100 – 5000 м. Скорость – 300 м/с. Масса выстрела – 27,5 кг. Бронепробиваемость – 550 мм.

Противотанковый комплекс с твердотопливной управляемой ракетой 9М119М, входящей в состав выстрела ЗУБК20 противотанковой самодвижущейся пушки 2А45М "Спрут-Б" калибра 125 мм. Разработан в тульском Конструкторском бюро приборостроения под руководством главного конструктора Аркадия Шипунова. Принят на вооружение в 1990 г. Дальность стрельбы – 100 – 5000 м. Скорость – 340 м/с. Масса выстрела – 23,9 кг.

Сухопутный малогабаритный противотанковый комплекс 2К8 с твердотопливной управляемой ракетой 3М11 или 9М11, или 9М17. Разработан в ОКБ-16 (ныне – Конструкторское бюро точного машиностроения имени А.Э.Нудельмана) под руководством главного конструктора Александра Нудельмана. Принят на вооружение в 1962 г. ПУ комплекса размещается на БРДМ-1. Комплексом также оснащался опытный ракетный танк "Объект 287", проект которого разрабатывался на основе серийного танка Т-64 в начале 60-х гг. Пусковое устройство – 2П32.

Стартовая масса – 29,5 кг. Длина ракеты – 1160 мм. Максимальный диаметр корпуса – 132 мм. Размах крыла – 680 мм. Скорость полета – 150 м/с. Дальность стрельбы – от 500 до 3000 м. Бронепробиваемость – 500 мм. Система управления – радиокомандная.
