А. Лови - Отечественные противотанковые гранатометные комплексы

Применение реактивных двигателей гранат, работающих на активном участке траектории, затрудняет учет поправок на боковой ветер – а они весьма значительны и поэтому должны вноситься соответствующие коррективы. Однако эти и некоторые другие недостатки, выявившиеся в процессе эксплуатации и боевого применения противотанковых гранатометов, вполне компенсируются достоинствами гранатометного вооружения (легкостью и транспортабельностью при значительной боевой эффективности). Во всяком случае, они не помешали широкому распространению таких систем практически во всех странах мира.

Сегодня интенсивно совершенствуются существующие и разрабатываются новые образцы противотанковых гранатометов, основанных на оправдавшей себя схеме безоткатных пусковых устройств и выстрелов с кумулятивной боевой частью. Следующий этап в разработке отечественных образцов противотанкового оружия ближнего боя – семейства реактивных противотанковых гранат с гранатометами одноразового применения, разработка новых выстрелов к гранатомету РПГ-7В, нового ручного гранатометного комплекса в составе гранатомета РПГ-29 и выстрела ПГ-29В.

Точка отсчета третьего поколения противотанковых гранатометных комплексов – комплексы одноразового применения, принятые в 60-е годы в США и Швеции. Вскоре подобные гранатометы одноразового применения появились в других странах. В реактивных противотанковых гранатах с гранатометами одноразового применения нового поколения, в отличие от одноразовых образцов типа «Фаустпатрон", применен реактивный двигатель. Таким образом, граната получает начальную скорость не от стартового порохового заряда, большая часть энергии которого затрачивалась бесполезно при истечении газов назад из ствола, а за счет реактивной силы двигателя, что значительно экономичнее и эффективнее. Начальная скорость гранат нового поколения и дальность стрельбы повысилась в пять и более раз по сравнению с «Фаустпатроном», значительно улучшилась кучность стрельбы. Вновь разработанные более совершенные узлы кумулятивной боевой части повысили бронепробиваемость; за счет новых материалов для изготовления ствола (стволы делаются не из стали, а из сплавов алюминия, пластмасс со стекловолокном и других синтетических материалов) новые гранатометы имеют значительно меньшую массу. По такому пути пошли разработчики и отечественных реактивных противотанковых гранат для гранатометов одноразового применения.

Отечественные одноразовые системы получили официальное наименование «Реактивные противотанковые гранаты» – сокращенно РПГ. Но не следует путать эту аббревиатуру с похожим наименованием ручных противотанковых гранатометов многоразового применения (например, РПГ-7). Такой «дубль» связан с тем, что одноразовые пусковые устройства поставлялись в войска в снаряженном на заводе состоянии. Это определяло отношение к ним как к боеприпасам, что нашло свое отражение и в названии всего комплекса.

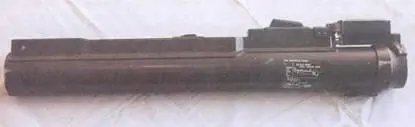

Гранатомет М72 в походном положении.

Созданную в СССР гранату РПГ-18 и последующие варианты реактивных противотанковых гранат можно отнести к третьему поколению гранатометного оружия. К нему отнесены также новые выстрелы ПГ-7ВР, ТБГ-7В и 0Г-7В к гранатомету РПГ- 7В1, а кроме того, новый противотанковый гранатометный комплекс, состоящий из гранатомета РПГ-29 «Вампир» и выстрела ПГ-29В.

Третье поколение противотанковых гранатометов мы рассматриваем также на примерах прежде всего отечественных разработок. Для сравнения с отечественными гранатометами основные тактико- технические данные современных противотанковых гранатометов иностранных армий приводятся в Приложении 2.

К первым гранатометам третьего поколения можно отнести комплексы одноразового применения – 66-мм американский М72 (1962) и 74-мм шведский «Миниман» (1968).

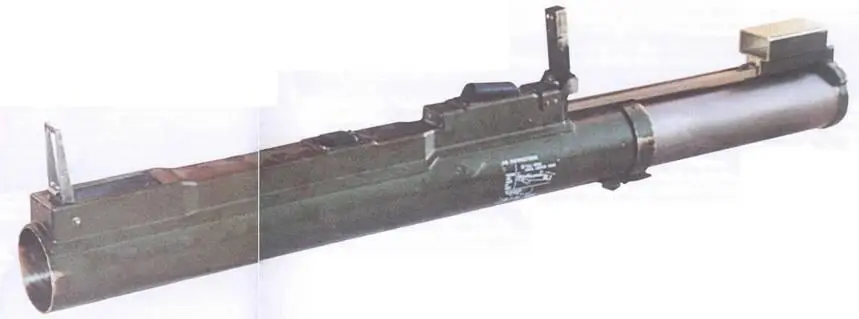

В американском гранатомете М72 ствол состоял из двух труб – внутренней из сплава алюминия и наружной из стеклопластика, граната состояла из кумулятивной боевой части и реактивного двигателя. Для производства стрельбы из гранатомета трубы необходимо было раздвинуть.

У шведского гранатомета «Миниман» ствол выполнен из пластмассы, армированной стекловолокном. Граната с кумулятивной боевой частью выстреливалась за счет действия стартового порохового двигателя, закрепленного в стволе.

Оба образца являются безоткатными системами за счет свободного истечения газов назад из открытого ствола. После выстрела пусковое устройство выбрасывалось, т.е. оно было одноразовым. Благодаря применению новых материалов для изготовления ствола, масса комплекса была невелика – около 2,7 кг, дальность стрельбы за счет применения более мощных стартовых пороховых зарядов составляла 150-180 м {в пять раз больше, чем у «Фаустпатрона»), бронепробиваемость – 270-340 мм.

Реактивные противотанковые гранаты предназначаются для поражения танков, боевых машин пехоты, бронетранспортеров и других бронированных средств противника. Кроме того, они могут использоваться для поражения живой силы в легких укрытиях, сооружениях городского типа, транспортных средствах.

В Российской армии используются четыре типа реактивных противотанковых гранат: РПГ-18 «Муха», РПГ-22 «Нетто», РПГ-26 «Аглень», РПГ-27 «Таволга». Все они имеют одинаковую принципиальную схему. Она включает в себя:

– пусковое устройство в виде трубы, на которой расположено прицельное приспособление и ударно-спусковой механизм;

– гранату с калиберной кумулятивной боевой частью и реактивным двигателем;

– узел крепления гранаты, удерживающий гранату в стволе пускового устройства от перемещений как при транспортировке и переноске, так и в боевом положении при различных углах склонения и возвышения.

Обязательным требованием к РПГ, имеющим реактивный двигатель. является прекращение его работы еще до вылета гранаты из пускового устройства, чтобы истечение газов закончилось внутри ствола – иначе газы могут поразить стреляющего. При этом конструкцию РПГ требуется рассчитать так, чтобы длина ствола была достаточной для получения заданной начальной скорости гранаты. Большую скорость можно получить при удлинении ствола, чтобы реактивный двигатель гранаты работал на большем отрезке ее движения внутри ствола. Но удлинение ствола может ухудшить маневренные возможности оружия, создать трудности в переноске РПГ, при посадке в БМП и т.п., а также увеличит его массу. В первых образцах РПГ для разрешения упомянутого противоречия, а также для обеспечения десантирования на парашютисте, применялись стволы из двух телескопически соединенных труб. В походном положении они обеспечивали удобство действий, имея длину 700-750 мм, а в боевом положении в результате раздвижения труб получали ствол длиной порядка 1000 мм. Однако это усложняло конструкцию, требовало от стреляющего дополнительных манипуляций при подготовке РПГ к стрельбе. В последующих вариантах РПГ удалось создать стволы оптимальной длины 760-770 мм из одной трубы. Этого удалось достичь за счет разработки более эффективных двигателей с реактивным зарядом из быстро сгорающих порохов. Современные РПГ такой длины обеспечивают достаточную точность направления полета гранаты, требуемую начальную скорость, а также безопасность стреляющего при различных положениях стрельбы – стоя, с колена и лежа при удержании гранатомета на плече.
