А. Лови - Отечественные противотанковые гранатометные комплексы

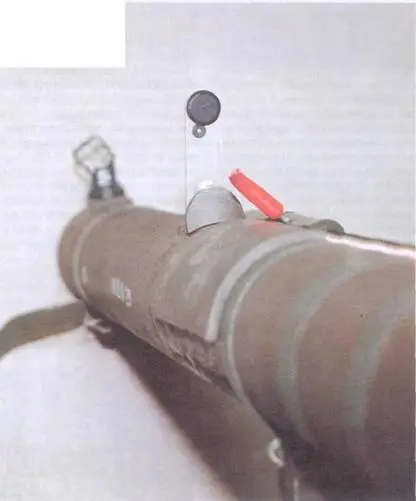

Прицел гранатомета «Миниман».

Особенности устройства и действия РПГ всех модификаций требуют соблюдения ряда мер, обеспечивающих безопасность стреляющего и расположенных вблизи него людей.

РПГ выпускаются с завода и подаются в войска окончательно собранными (в походном положении). Поэтому с РПГ необходимо обращаться, как с ручными гранатами – строго соблюдая все меры предосторожности.

Боевые РПГ, имеющие гранату с кумулятивным зарядом, окрашены в защитный цвет. РПГ с гранатой в инертном снаряжении, предназначенные для обучения личного состава, обозначаются дополнительно буквой «И» (инертная) в маркировке и окрашены в защитный цвет с широкой черной полосой с двух сторон трубы в ее передней части. Граната в инертном снаряжении имеет черную окраску головной части и надпись «инерт.». Это обязательно надо знать, чтобы исключить несчастные случаи при сборке с полей стрельбищ неразорвавшихся боеприпасов. Боевые гранаты (без черной окраски головной части и без надписи «инерт.») трогать категорически запрещается, они подрываются на месте командами специалистов.

Гранаты в боевом и инертном снаряжении имеют одинаковые реактивные двигатели с пороховым зарядом. Поэтому требования по мерам предосторожности при обращении с ними идентичны.

При выборе позиции для стрельбы необходимо учитывать образование при выстреле опасной зоны сзади в секторе 90°(для РПГ-27 – 120°)на расстоянии до 30 м от казенного среза. Кроме того, на расстоянии ближе 3 м от казенного среза РПГ не должно быть никаких преград стенки, забора и т.п., от которых истекающие газы могут отразиться и быть опасны для стреляющего. В направлении стрельбы не должно быть местных предметов, за которые могла бы задеть граната при полете. Во всех случаях, занимая положение для стрельбы, следует располагать дульную часть не ниже 20 см от бруствера, стены, рамы окна, чтобы исключить задевание за них лопастями стабилизатора при выстреле. Стреляющий должен удерживать пусковое устройство так, чтобы избежать поражения себя истекающими назад пороховыми газами; при стрельбе лежа надо располагаться под углом не менее 60 от оси трубы, чтобы ноги не оказались в опасной зоне истечения газов.

Перевод пускового устройства из походного положения в боевое, производится только после подготовки позиции и принятия положения для стрельбы. В РПГ-18 и РПГ-22, у которых при переводе в боевое положение раздвигаются трубы или выдвигается насадок, не предусмотрен обратный перевод пускового устройства из боевого положения в походное. Более того, попытки выполнить такой перевод могут привести к несчастному случаю. Если эти РПГ переведены в боевое положение, но выстрел по цели не произведен, запрещается переводить пусковое устройство в походное положение; прежде надо произвести выстрел в сторону противника. В РПГ-26 и РПГ-27, у которых пусковое устройство имеет нераздвижную трубу, перевод из боевого положения в походное предусмотрен. Однако без особой надобности не следует лишний раз переводить их из походного положения в боевое и обратно.

Основные требования по обращению с РПГ кратко изложены на этикетке, находящейся на каждом пусковом устройстве.

Реактивные противотанковые гранаты, благодаря достаточно простому устройству и несложным приемам стрельбы, легко осваиваются военнослужащими различных специальностей. Для производства выстрела из них достаточно лишь следовать указаниям, изложенным на этикетке пускового устройства.

Далее приводятся описания образцов реактивных противотанковых гранат, находящихся на вооружении Российской армии.

Реактивная противотанковая граната РПГ-18 (название в ходе отработки – «Муха», ведущие конструкторы В.И. Барабошкин, И.Е. Рогозин) является первым отечественным образцом реактивных противотанковых гранат одноразового применения. В 1971 году прошли полигонные испытания созданной системы, и в 1972 году она была принята на вооружение, заменив в войсках ручную противотанковую гранату РКГ-3.

В отличие от находившегося в то время на вооружении некоторых зарубежных армий одноразового гранатомета «Миниман» (Швеция), РПГ- 18 имеет гранату с реактивным двигателем. Как уже отмечалось, в системе «Миниман» гранаты получают начальную скорость от порохового (стартового) заряда в реактивном двигателе, закрепленном в гранатомете (так называемая схема «высокое – низкое давление»). Придание гранате скорости за счет реактивного двигателя, скрепленного с головной частью и покидающего ствол, позволило сделать РПГ-18

более совершенным образцом оружия такого типа. Пусковое устройство РПГ-18 аналогично системе М72: ствол состоит из двух телескопически соединенных труб, внутренней – из алюминиевого сплава и наружной – из стеклоткани. В походном положении трубы находятся одна в другой и составляют длину 705 мм. Для стрельбы трубы раздвигаются и образуют ствол длиной 1050 мм.

При раздвижении труб в боевое положение граната оказывается в задней части раздвинутого ствола. Направление внутренней трубы при переводе в боевое положение обеспечивает приклепанная к ее заднему концу направляющая линейка. В походном положении пускового устройства линейка находится в плоском направляющем кожухе в виде желоба, сверху наружной трубы. Передний конец линейки выдвинут из кожуха, и удерживает в опущенном положении мушку и защелку передней крышки трубы. Для разведения труб необходимо открыть заднюю крышку, при этом во время выдвижения внутренней трубы линейка перемещается по желобу кожуха назад, освобождает мушку и переднюю крышку; мушка поднимается, а передняя крышка сбрасывается вниз. При раздвижении труб поднимается также подпружиненный диоптр.

Граната закреплена во внутренней трубе стопорами в виде стальных пластин с вырезом, надетых на два пера стабилизатора. Своим загибом на другом конце пластины сцеплены с торцом казенного среза ствола. С началом движения гранаты пластины разрушаются, а после вылета гранаты из ствола соскакивают с пера стабилизатора при его открытии.

На задней части внутренней трубы сверху укреплены ударный механизм, механизм блокировки и капсюль-воспламенитель гранаты. Они собраны в одном корпусе. В переднем гнезде корпуса находится боек ударного механизма, закрепленного на наружной трубе. Капсюль-воспламенитель размещен в заднем гнезде корпуса, по нему наносит удар боек. От воспламенения капсюля загорается усилительная пороховая таблетка, и луч огня по трубке-газоводу передается к воспламенителю реактивного двигателя. Механизм блокировки, размещенный в задней части корпуса на внутренней трубе, служит для блокировки ударного механизма в походном положении, что исключает возможность разбития капсюля-воспламенителя при сложенных трубах. Кроме того, блокирующий механизм предотвращает производство выстрела при не полностью разведенных трубах, а также блокирует фиксацию труб в боевом положении. Таким образом, блокирующий механизм обеспечивает безопасность при раздвижении труб.
