Вилли Лей - Ракеты и полеты в космос

Отклонение ракеты от вертикали в конце работы двигателя первой ступени составит угол в 45°. В момент выключения двигателя ракета будет находиться на высоте 58 км и на несколько меньшем расстоянии по горизонтали от места старта. Приземлится ракета на расстоянии 370 км от стартовой позиции.

Сразу после отделения первой ступени начинает работать двигатель второй ступени, при этом угол наклона траектории к горизонту непрерывно уменьшается. Все приборы управления находятся во второй ступени ракеты. В головной части третьей ступени под защитой обтекаемого конуса устанавливается сам искусственный спутник. С началом работы двигателя второй ступени ракета поднимается на такую высоту, что всякая необходимость в обтекаемом конусе отпадает и он становится бесполезным грузом. Поэтому вскоре после начала работы двигателя второй ступени носовой конус сбрасывается.

Окончание работы двигателя второй ступени совпадает с подъемом ракеты на высоту порядка 225 км. Далее вторая ступень по инерции поднимается, в зависимости от угла наклона, до высоты 320- 480 км. Эта высота достигается ракетой через 10 минут после старта на удалении 1130 км от места пуска, после чего вторая ступень отделяется и падает в океан, пролетев в общей сложности по горизонтали около 2250 км.

В течение некоторого времени после выключения двигателя второй ступени вторая и третья ступени продолжают по инерции набирать высоту, оставаясь соединенными друг с другом. В какой-то определенной точке пассивного подъема ракета начинает вращаться, обеспечивая тем самым стабилизацию третьей ступени. Как только ракета достигает максимальной высоты и выходит на участок траектории, параллельный поверхности Земли, включается двигатель третьей ступени, а вторая ступень отделяется от нее.

После этого третья ступень, двигаясь по касательной к поверхности Земли, вылетает за пределы земной атмосферы. Во время пассивного подъема второй и третьей ступеней, естественно, теряется часть скорости, поэтому третья ступень начинает активный полет со скоростью, составляющей примерно половину орбитальной скорости, то есть не более 3,2 км/сек. Когда в двигателе третьей ступени выгорает все топливо, она развивает скорость, необходимую для движения по орбите; в этот момент спутник и должен быть отделен от третьей ступени. Механизм, разработанный для этой цели, представляет собой сжатую пружину, которая отпускается по сигналу инерционного отметчика времени, рассчитанного на период работы двигателя третьей ступени. Растягиваясь, эта пружина выталкивает сферический спутник из ракеты-носителя. Это отделение происходит со скоростью всего лишь 0,9 м/сек относительно ракеты-носителя, поэтому, окончательно отделившись от спутника, третья ступень (ракета-носитель) также продолжает движение по орбите, становясь вторым «спутником» Земли.

Весьма возможно, что если будет принято и осуществлено предложение Национального консультативного комитета по авиации (НАКА), то при одном пуске удастся получить не два, а целых три спутника. Это может быть сделано за счет установки в ракете-носителе так называемого «подспутника», представляющего собой сложенный пластмассовый воздушный шар, покрытый алюминиевой фольгой и имеющий диаметр основного спутника (50 см). В этом воздушном шаре предполагается установить небольшой газовый капсюль, который наполнит шар после его отделения от ракеты-носителя.

Орбита искусственного спутника Земли должна быть эллиптической. Самой низкой точкой ее (перигей) будет то место, где произойдет выгорание топлива в двигателе третьей ступени. Так как высота перигея и высота при полном выгорании топлива одинаковы, определить расстояние до перигея довольно легко. Самая высокая точка орбиты (апогей) расположена в прямо противоположном направлении от перигея. По предварительным расчетам по проекту «Авангард» высота спутника в апогее равнялась 1300 км, но в дальнейшем эта цифра была увеличена до 2000 км.

Двигаясь вокруг Земли по орбите, спутник, «подспутник» и третья ступень (ракета-носитель) совершают полный оборот примерно за 90 минут. За это время сама Земля успевает повернуться на какой-то угол вокруг своей оси. В результате этого проекция спутника на поверхности земного шара приобретает вид сложной кривой, смещающейся при каждом обороте (рис. 61).

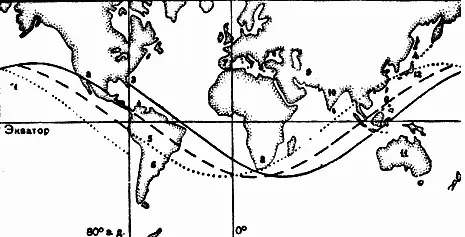

Рис. 61. Схема движения спутника «Авангард» в проекции на поверхность Земли. Вследствие вращения Земли спутник смещается при каждом обороте на 25° к западу. Сплошной линией показан первый, штриховой - второй и пунктирной - третий оборот. Цифрами отмечены основные наблюдательные станции для слежения за спутником:

1- Гавайские острова, 2 - Уайт Сэндз, 3 - Флорида, 4 - Кюрасао, 5 - Apекипa (Перу), 6- Кордова (Аргентина), 7 - Кадикс (Испания), 8 - Блюмфонтейн (Южная Африка), 9 - Тегеран, 10 - Индия, 11 - Австралия, 12 - Япония

Каждый раз, когда спутник подходит к перигею, он встречается с верхними слоями атмосферы. Это вызывает увеличенное лобовое сопротивление, в силу чего кинетическая энергия спутника несколько снижается. Поэтому спутник с каждым новым оборотом вокруг Земли приближается к ней. Причем не только в перигее, но и в апогее (рис. 62). Уменьшение величины орбиты спутника происходит последовательно, и в конце концов орбита приближается по виду к кругу. Однако фактически круг может даже и не возникнуть, так как орбита продолжает сокращаться, превращаясь в спиральную траекторию, по которой спутник входит в более плотные слои атмосферы. Здесь под воздействием аэродинамического нагрева спутник сгорает и испаряется.

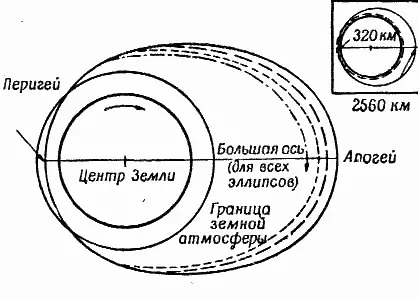

Рис. 62. Сокращение орбиты искусственного спутника Земли

Эксцентриситет орбиты, величина ее сокращения и размеры земной атмосферы для наглядности увеличены. Справа вверху - действительный эксцентритет орбиты с перигеем в 320 км и апогеем в 2560 км от Земли

Пока еще невозможно определить время существования искусственного спутника Земли. Спутник с высотой перигея порядка 320 км может просуществовать и несколько недель и целый год [45] Первый советский спутник, запущенный 4 октября 1957 года, имел высоту перигея 227 км и высоту апогея 947 км. Совершив около 1440 оборотов вокруг Земли, он просуществовал 94 суток. Продолжительность жизни второго советского спутника (перигей - 225 км, апогей - 1671 км), запущенного 3 ноября 1957 года, составила 163 суток. (Прим. ред.) . Нельзя также точно сказать, на какой высоте спутник сгорит. По-видимому, это произойдет на высоте свыше 50 км. а может быть, и еще выше. Интенсивность уменьшения орбит третьей ступени (ракеты-носителя) спутника и «подспутника» будет различной, так как они будут иметь различные массы (спутник-до 10кг, а «подспутник» менее 220 г). Логически скорость «подспутника» должна снижаться быстрее, ибо он обладает меньшей кинетической энергией. Третья ступень отличается от спутника не только массой, но и формой, что позволяет, сравнивая их поведение на орбите, получить данные о плотности атмосферы на высоте перигея.
