Р. Яковлев - Универсальный фундамент Технология ТИСЭ

Рис. 72. Силовые схемы фундамента подвала: А — на плите; Б — на ленте; 1 — стена подвала; 2 — плита; 3 — бетонная стяжка пола; 4 — лента; 5 — песчаная подушка; 6 — плита пола

Возводить дом с подвалом при высоком уровне грунтовых вод следует на плите. Армирование плиты и её бетонирование потребует немало средств, но так обеспечить герметичность соединения плиты со стенами подвала значительно проще. Толщина плиты (15…25 см) зависит от габаритов дома и расположения внутренних силовых стен подвала. Арматура плиты представляет собой жесткий пространственный каркас, уложенный по всей её площади. Диаметр арматуры —12…15 мм.

При высоком уровне грунтовых вод для желающих строить дом с подвалом можно воспользоваться известным приемом. Глубину котлована под подвал делают небольшую, до уровня грунтовых вод (рис. 73, а).После возведения подвала извлеченный грунт насыпается вокруг будущего дома, который окажется на некотором возвышении. Зрительный образ дома будет более выигрышным, и грунтовые воды не будут сильно беспокоить (рис. 73, б).

Рис. 73. Устройство подвала при высоком уровне грунтовых вод: А — выемка грунта; Б — дом на "возвышении"

Если уровень грунтовых вод низкий и проблема обеспечения герметичности подвала перед застройщиком не стоит, то стены подвала можно опирать на ленту. При такой конструкции пол подвала — не силовой. С лентой фундамента и со стенами он не соединяется. Толщина ленты —20…30 см, ширина — больше толщины стены на 4…5 см.

Что касается толщины стен подвала, то она определяется самим строительным материалом, пучинистостью грунта, глубиной заложения подвала в грунт, длиной стен и типом перекрытий (рис. 74).Если стены заглублены в непучинистый грунт более чем на 1 м, то их толщину определяют с учетом бокового давления грунта (табл. 12).

Рис. 74. К выбору толщины стен подвала: L — длина стены подвала в свету; В — толщина стены

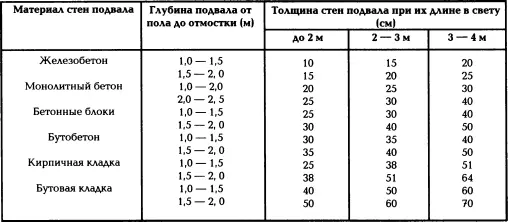

Таблица 12. Минимальная толщина стен подвала в непучинистых грунтах

При таких толщинах стен на непучинистых грунтах перекрытия подвала не обязательно должны быть бетонными.

Основная задача застройщика, решившегося на устройство подвала, — исключить его увлажнение от грунтовых или паводковых вод. Капиллярная влага не должна вызвать увеличение влажности в помещении или увлажнение самой конструкции дома.

Для герметизации подвала применяют три схемы расположения герметизирующего слоя:

— наружная противонапорная;

— внутренняя противонапорная;

— гидроизоляция для защиты от капиллярной влаги.

При выполнении наружной противонапорной гидроизоляции следует учитывать, что её верхний край должен быть выше предполагаемого уровня грунтовых вод не менее чем на 0,5 м (рис. 75, а).Давление от слоя гидроизоляции передается на силовые ограждающие элементы пола и стен, что делает её более предпочтительной.

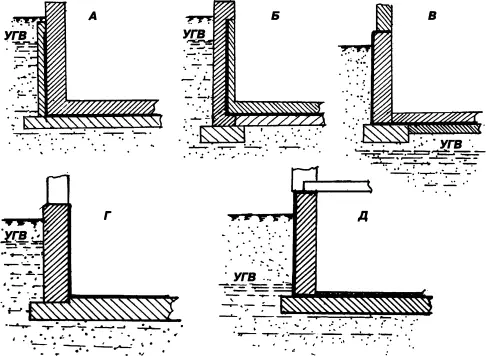

Рис. 75. Варианты выполнения гидроизоляции подвала: А — наружная противонапорная; Б — внутренняя противонапорная; В — гидроизоляция подвала от капиллярной влаги; Г — внутренняя противонапорная гидроизоляция на штукатурном растворе; Д — гидроизоляция при уровне грунтовых вод не больше 0,2 м от пола подвала

Горизонтальный участок гидроизоляции наносится по выровненной и гладкой бетонной подготовке до устройства днища подвала. Такая стяжка толщиной 4…5 см выполняется из смеси песка и цемента 6:1, которую желательно проармировать сеткой. На подготовленную поверхность плиты наносят слой грунтовки, а на него — битумную мастику. После этого настилают полотна рубероида с перехлестом не менее чем 10 см. За стены подвала рубероид должен выступать на 15 см. При влажных грунтах изоляцию выполняют из двух слоев толя или используют рубероид. Чтобы предохранить изоляцию от повреждений, снаружи ее закрывают слоем цементного раствора. Если в качестве рулонного материала применяют толь, то на бетон наносят дегтевую пропитку.

Вертикальные участки рулонной гидроизоляции наносятся на стены и защищаются снаружи кладкой в полкирпича, бетонными плитами или же слоем набрызга бетона. Перехлест горизонтального и вертикального участков гидроизоляции выполняют подгибом горизонтальной гидроизоляции не менее чем на 15 см. Вертикальную гидроизоляцию выводят не менее чем на 15 см над поверхностью грунта.

Если грунтовые воды залегают ниже отметки пола подвала и грунты там маловлажные, то достаточно ограничиться обмазочной гидроизоляцией с нанесением горячей битумной мастики в два слоя толщиной до 2 мм. Перед нанесением мастики стены следует покрыть грунтовкой.

Пространство между стенами подвала и грунтом забивают жирной глиной, устраивая глиняный замок.

Внутренняя противонапорная гидроизоляция устраивается, как правило, в уже существующих зданиях или при проведении ремонтных работ, связанных с устранением протечки ограждающих конструкций подвала (рис. 75, б).Так как давление на отдельные участки стен внутреннего кессона может быть значительным, то для его восприятия требуются конструктивные усиления.

Гидроизоляция подвала от капиллярной влаги не требует проведения работ высокого качества, как этого требовалось при создании противонапорной гидроизоляции. Разумеется, эта схема гидроизоляции не подходит для защиты от напорных вод (рис. 75, в).

Внутренняя противонапорная гидроизоляция на штукатурном растворе стала применяться относительно недавно, с появлением штукатурных растворов, обладающих высокой степенью адгезии и быстрым схватыванием. При напорах до 2 — 3 метров, что характерно для подвалов жилых домов, использование подобных гидроизоляционных штукатурных составов и мастик позволяет выполнять внутреннюю гидроизоляцию без создания кессона, с передачей водной нагрузки на штукатурный раствор (рис. 75, г). Как правило, такой вариант гидроизоляции используется при ремонтновосстановительных работах в качестве дополнения к существующему варианту.

Если слой герметизации не выдержал и произошла протечка, то устранение этого недостатка, даже засыпкой подвала грунтом, ни к чему хорошему не приведет, т. к. влаге очень сложно уйти из герметичного подвала. Поэтому постоянная сырость в подполе неизбежна, даже когда грунтовые воды уйдут далеко вниз. Правда, можно надеяться на современные гидроизолирующие покрытия, шпаклевки. Но если в подвале уже настелены полы, выполнены отделочные работы, то устранить подобные протечки будет непросто.
