Многими застройщиками, только начинающими свой строительный путь, не учитывается гидростатическое давление грунтовых вод. Это может привести к всплытию подвалов и погребов, смотровых ям гаражей и выгребных ям канализации, незаполненных бассейнов. Все перечисленное — достаточно частые явления, если уровень грунтовых или паводковых вод высок, а вес сооружения небольшой.

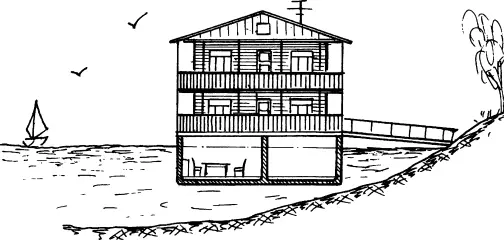

Достаточно давно в качестве пристани на реках и озерах используются плавучие дебаркадеры — пристани, нижняя, она же главная часть которых представляет собой герметичный железобетонный корпус. Сверху на нем сооружается легкое двухэтажное деревянное строение самой пристани (рис. 76).

Рис. 76. Плавучая пристань, включающая железобетонный кессон

Именно так следует представлять дом с подвалом или погреб тем, у кого возможно повышение уровня грунтовых или паводковых вод выше уровня их пола.

Герметичность подвала обеспечивается водонепроницаемостью стен и плиты дома, на которой он возведен.

При достаточно высоком уровне паводковых вод застройщик всё же решил делать подвал. Дом небольшой, 6x8 м, можно попробовать. Все было сделано почти по науке.

Отрыли котлован глубиной 1,8 м, сделали подсыпку из крупнозернистого песка, застелили гидроизоляцию, а на ней отлили бетонное основание толщиной 10 см с армированием его сеткой (плитой такое тонкое железобетонное создание не назовешь). После этого точно по периметру застройщик уложил три ряда фундаментных блоков ФБС и перекрыл подвал плитами.

Пришла весна. Караул!!! Пол подвала сильно подняло, через образовавшиеся трещины пошла вода (рис. 77).

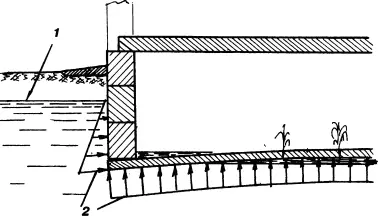

Рис. 77. Разрушение тонкой плиты гидростатическим давлением: 1 — уровень грунтовых вод; 2 — давление воды

Что произошло?

Гидростатическое давление, действующее на пол снизу, оказалось закритическим. При уровне воды в грунте выше пола подвала на 1 м на единицу площади пола действует давление в 1 тонну. То есть на всю площадь этого подвала в 48 м 2действует снизу сила в 48 тонн. Это вес очень тяжелого танка или целого вагона. Тонкий пол этого не смог выдержать.

Как надо было сделать. Плита пола должна быть толщиной не менее 20 см, и её армирование должно быть грамотно выполнено. Существенное усиление пола подвала можно было бы обеспечить возведением одной поперечной стены.

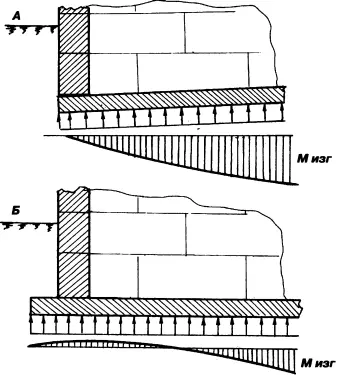

Если приглядеться к такому фундаменту, то бросается в глаза слишком близкое расположение стены к краю плиты, на которую она опирается. Наш застройщик уложил фундаментные блоки вплотную к периметру бетонного пола. Видимо, решил сэкономить на объеме земляных работ и бетонировании. При таком исполнении этого узла пол подвала от давления грунта сразу от края интенсивно начинает загружаться изгибающим моментом (рис. 78, а).

Большие изгибающие нагрузки — это и значительные деформации, и разрушающие напряжения в плите подвала. При слабом уплотнении грунта под плитой это проявляется в большей степени.

В варианте, когда плита пола выходит за контур стены на 30 — 40 см (рис. 78, б), максимальная величина изгибающего момента становится значительно ниже. Плиту можно было бы делать тоньше, не боясь деформаций и разрушений.

Рис. 78. Загрузка плиты подвала изгибающим моментом: А — неправильно; Б — правильно

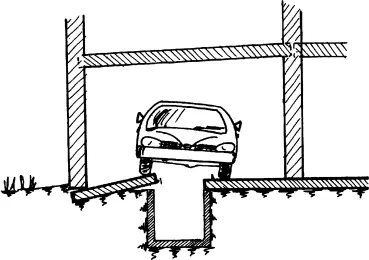

Похожее разрушение плиты пола может произойти и с незаглубленной плитой. Тяжелый гараж может сильно деформировать плиту, особенно если нарушена её целостность удлиненным проемом под смотровую яму (рис. 79).

Рис. 79. Разрушение плиты фундамента от веса дома (гаража)

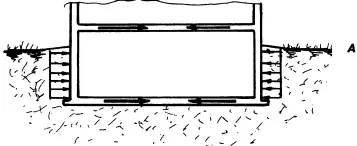

При устройстве подвала на его стены укладывают бетонные перекрытия. Это связано с тем, что боковое давление грунта на стены необходимо на что‑то передать. Особенно большое боковое нагружение стен возникает от пучения грунта, так как он стремится расшириться при своем замерзании во все стороны. Жесткие перекрытия позволяют замкнуть на себя нагрузки, приходящиеся на стены подвала со всех сторон. Эта расчетная схема рассматривает стену подвала как набор вертикально расположенных балок, передающих нагрузку от грунта на бетонный пол и на бетонное перекрытие (рис. 80).

Рис. 80. Восприятие давления на стены через пол и перекрытие подвала: А — общая схема

Рис. 80. Восприятие давления на стены через пол и перекрытие подвала: Б — узел схемы

Именно поэтому стены подвала при строительстве загружают бетонным перекрытием в этот же сезон, не дожидаясь, пока пучинистый грунт своим расширением наклонит стены внутрь подвала.

Эта схема принята при возведении подвала по технологии ТИСЭ. Такие вертикальные балки создаются в каждом четвертом вертикальном канале стены после их заполнения арматурой и бетоном. Схема эта хорошо работает вне зависимости от габаритов подвала и разбивки внутренних его стен.

При силовой схеме, представляющей стену в виде набора вертикальных балок, стены подвала можно выполнять тем тоньше, чем тяжелее дом сверху (из условий напряженного состояния стены, загруженной весом и боковым давлением). В этих условиях в массиве бетона отсутствуют растягивающие напряжения, от которых он мог бы разрушиться.

При возведении стен подвала из готовых бетонных блоков выполняют горизонтальное армирование. В этом случае стена работает по другой расчетной схеме, при которой она рассматривается как набор горизонтально расположенных балок, передающих боковую нагрузку от грунта на внешние и внутренние стены подвала. Из‑за большого пролета такой горизонтальной балки стена подвала должна иметь большую толщину или эффективное горизонтальное армирование (рис. 81).

В реальности стену подвала следует рассматривать как набор одновременно работающих вертикальных и горизонтальных балок. Причем чем тяжелее сам дом, чем большим весом загружены стены подвала, тем ближе расчетная схема к стене с вертикально расположенными балками.
