— На участке желательно иметь источник воды для питья и полива, который на зимний период отключается. Неплохо на участке установить умывальник с отводом загрязненной воды.

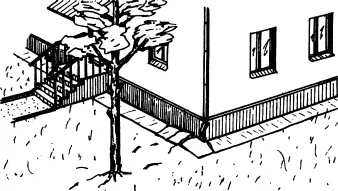

Рис. 126. Близость дома к большим деревьям опасна непредсказуемостью

Перед тем как приступить непосредственно к возведению фундамента, необходимо выполнить его расчет, подготовить строительную площадку, произвести разметку и установить обноску.

Для столбчатого или столбчато–ленточного фундамента расчет сводится к определению глубины заложения фундамента, к назначению шага столбов и к их разбивке по периметру фундамента.

Если проект предусматривает устройство подвала, то расчет фундамента сводится к определению толщины плиты и схемы её армирования или к определению параметров ленты, если фундамент ленточный. Кроме того, в расчете должны учитываться конструктивные особенности возведения стен и перекрытия подвала. Если строительство растянуто на два и более сезонов, то устройство фундамента (подвала) следует увязать с сезонными изменениями грунтовых условий.

Для расчета любого фундамента необходимо оценить вес дома и несущую способность основания.

Вес дома

Вес дома складывается из нескольких слагаемых.

Вес фундаментаоценивается приблизительно. Если фундамент представляет из себя железобетонную конструкцию, то достаточно посчитать объем фундамента (в м 3) и умножить его на удельный вес бетона (2,5 т/м 3).

Вес стенопределяется для каждого конкретного случая, исходя из веса строительных и отделочных материалов:

— при возведении с опалубкой ТИСЭ-2 вес 1 кв. м стены — 270 кг;

— при возведении с опалубкой ТИСЭ-3 вес 1 кв. м стены — 400 кг.

Нагрузка от элементов крыши(стропила, обрешетка, кровля):

— для кровли из листовой стали………20 — 30 кг/м 2;

— рубероидное покрытие (2 слоя)…….30 — 50 кг/м 2;

— асбоцементные листы………………40 — 50 кг/м 2;

— черепица гончарная…………………60 — 80 кг/м 2.

Нагрузка от перекрытийопределяется материалом самих перекрытий и плотностью используемого утеплителя или слоя звукозащиты.

С некоторым запасом предложим расчетную нагрузку от 1 кв. м перекрытия при пролете в 6 метров:

— чердачное по деревянным балкам с плотностью утеплителя 200 кг/м…70 — 100 кг/м 2

— цокольное по деревянным балкам с плотностью утеплителя 200 кг/м…100 — 150 кг/м 2;

— железобетонное монолитное……………………………….500 кг/м 2;

— плиты перекрытия бетонные пустотные…………………350 кг/м 2.

При определении давления перекрытий на стены необходимо учитывать, что нагрузка от них и от эксплуатационной нагрузки в большей степени распределяется между несущими стенами, на которые опираются балки или плиты перекрытий. При монолитном перекрытии нагрузка равномерно ложится на все стены.

Эксплуатационная нагрузка(мебель, оборудование…)

Условно принимается равномерное распределение нагрузки по всей площади перекрытий:

для цокольного и межэтажного перекрытия……210 кг/м 2;

для чердачного перекрытия………………………105 кг/м 2.

Вес снегового покрова:

— для средней полосы России определяется по нагрузке в 100 кг/м 2;

— для юга России……………50 кг/м 2;

— для севера России…………до 190 кг/м 2.

(при острой крыше нагрузка от снега не учитывается).

При расчете веса дома необходимо учитывать и предполагаемую в дальнейшем перепланировку помещений, и увеличение этажности дома (если это предусматривается).

Просуммировав все слагаемые, полученную величину следует увеличить в 1,3 раза, обеспечив некоторый запас по несущей способности. Это необходимо для компенсации различных недочетов, которые могут возникнуть при определении веса дома. Эта расчетная величина веса и будет определять расчетное число опор.

Несущая способность опор

Несущая способность опор определяется типом грунта и глубиной заложения фундамента. С учетом того, что столбы фундамента закладываются на глубину промерзания, последний фактор не учитывается. Несущая способность опор определяется исходя из величины расчетного сопротивления грунта (Ro), взятого из табл. 4…8 для влажных грунтов (табл. 19).

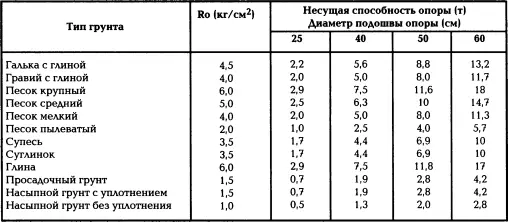

Таблица 19. Несущая способность одной опоры

В таблице 19приведена несущая способность одного фундаментного столба, созданного по технологии ТИСЭ. Она определена исходя из прочности влажного грунта и диаметра его опорной поверхности.

Величина несущей способности грунтов в таблице дана для глубины около 1,5 м. У поверхности она почти в 1,5 раза ниже.

Приведенные в таблице данные по несущей способности опоры не учитывают её увеличение за счет создания вокруг расширенной части опоры массива грунтобетона, возникающего после просачивания в поры грунта цементного молока (рис. 127). Просачивание цементного молока сквозь структуру грунта происходит за счет гидростатического давления, создаваемого бетонной смесью.

Рис. 127. Ореол грунтобетона вокруг опорной части фундаментного столба: 1 — опора; 2 — грунтобетон; 3 — граница промерзания; 4 — уплотненный грунт

Если грунтовой воды в скважине нет, то внедрение цементного молока в толщу грунта может происходить более чем на 6 см. В этом случае опора увеличит свою не–сущую способность почти–в 1,5 раза. При создании опор в песчаном грунте проникновение цементного молока может произойти более чем на 10 см, при этом несущая способность опоры увеличится почти в 2 раза (подбирая состав бетонной смеси, следует увеличить относительное содержание цемента и воды на 20%). Еще раз напоминаем, что в таблице 19это увеличение несущей способности опор не учитывается.

При наличии в скважине воды увеличение несущей способности опор произойдет в незначительной степени.

Замеры на строительной площадке, проводимые в процессе возведения двухэтажного каменного дома, показали, что на суглинистом грунте при высоком уровне грунтовых вод опоры фундамента с диаметром расширения 0,6 м от нагрузки в 6 тонн просели всего на 7…8 мм.

При такой высокой несущей способности даже две опоры, выполненные по технологии ТИСЭ,способны выдержать вес небольшого дома (рис. 128).
