Р. Яковлев - Универсальный фундамент Технология ТИСЭ

Рис. 128. Две опоры ТИСЭ способны выдержать вес небольшого дома

Разбивки фундаментных опор

Для нахождения среднего шага опор сначала следует определить потребное их количество. Для этого расчетный вес дома делится на несущую способность одной опоры.

Распределяя опоры по периметру фундамента, следует учитывать, что под внутренней несущей стеной, загруженной балками (плитами) перекрытий с двух сторон, шаг столбов следует уменьшить на 10…15% по сравнению с шагом опор под внешними стенами.

Шаг фундаментных столбов при возведении каменных стен по технологии ТИСЭ не следует делать больше чем 2…3 м. Это позволяет обойтись небольшим поперечным сечением ленты–ростверка. Столбы по внешнему периметру фундамента располагают, как правило, по его углам и на пересечении с внутренними стенами дома. Тем не менее, это не обязательно.

Пример

Выполним разбивку фундаментных опор для двухэтажного дома 7x8 метров с внутренней силовой стеной и с пологой крышей.

Рассмотрим два варианта перекрытий — на деревянных балках и с бетонными пустотными плитами. Перекрытия утеплены минватой. Внешние стены возведены с использованием опалубки ТИСЭ-3 и имеют внутреннюю засыпную теплоизоляцию (трехслойная стена). Внутренняя стена возведена с опалубкой ТИСЭ-2.

Строительство выполняется на суглинистой почве с высоким уровнем грунтовых вод (несущая способность грунта принимается 3,5 кг/см 2 ).

Исходные данные:

Площадь кровли…………………………………………72 м 2

Площадь чердачного перекрытия………………………50 м 2

Общая площадь перекрытия первого

и второго этажа составляет………………………………100 м 2

Площадь внешних стен (400 кг/м 2)……………………..160 м 2

Площадь внутренних силовых стен (270 кг/м 2)………..50 м 2

Общий периметр фундамента (по оси опор)……………35 м 2

Весовой расчет

Вес кровли из мягкого гофрированного листа (25 кг/м 2)………1,8 т

Вес чердачного перекрытия дерево/бетон (150/350 кг/м 2)…….7,5/17,5 т

Вес перекрытий 1 и 2 этажа дерево / бетон (200/400 кг/м 2)…….20/40 т

Вес внешних стен (400 кг/м 2)………………………………………64 т

Вес внутренних стен (270 кг/м 2)………………………………….13,5 т

Вес фундамента (ростверк и столбы — 450 кг/пог. м)…………16 т

Вес полезной нагрузки (люди, оборудование, мебель…)……….26 т

Вес снегового покрова (100 кг/м 2)………………………………..7 т

Общий вес дома……………………………………………………156/186 т

Расчетная нагрузка на опоры фундамента должна быть больше максимального веса дома на 30%. Поэтому общий вес дома умножим на 1,3. Расчетный вес для дома:

— с деревянными перекрытиями…….200 т

— с бетонными перекрытиями……….242 т

При несущей способности одной опоры 10т для дома с деревянными перекрытиями

необходимы 20 опор, а с бетонными — 24. При общем периметре фундамента в 35 м средний шаг опор для дома с деревянными перекрытиями — 1,7 м, а с бетонными — 1,4 м.

Внешние стены тяжелее в 1,5 раза, чем внутренняя стена, поэтому шаг опор под внутренней стеной не уменьшаем. При согласовании выбранного шага с реальными габаритами дома уточняем разбивку опор (рис. 129, а, б).Число опор может быть больше расчетного, если это удобно по разбивке.

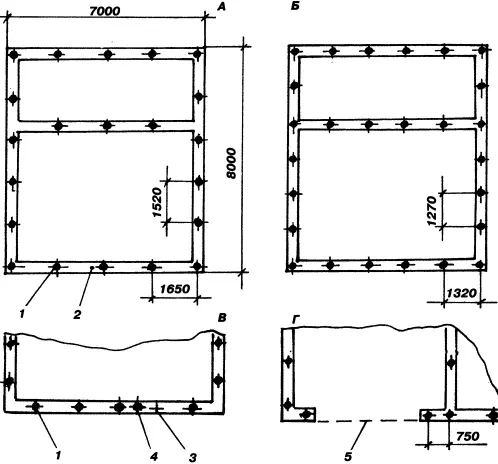

Рис. 129. Примеры разбивки опор фундамента: А — дом с деревянными перекрытиями; Б — дом с бетонными перекрытиями; В — переразбивка одной опоры; Г — разбивка опор у проема под гаражные ворота; 1 — опора по разбивке; 2 — лента–ростверк; 3 — намеченная опора; 4 — реальная опора; 5 — проем гаража

Из данного расчета можно дать и некоторые рекомендации по выбору материалов. При строительстве на слабых грунтах желательно использовать деревянные перекрытия, применять островерхие крыши с легким кровельным материалом. Выбирая проект дома на очень слабых грунтах, следует ограничить его этажность, ориентируясь на одноэтажный дом с мансардой. Двух–трехэтажный дом на слабых грунтах лучше опирать на плиту.

При высоте ленты–ростверка больше 30 см опоры могут располагаться вне углов дома и вне узлов пересечения внешних и внутренних стен, да и шаг опор может иметь некоторый разброс по величине. Высокая изгибная жесткость ленты–ростверка помогает сгладить передачу сил на опоры.

Так тоже можно

Если при бурении скважин под опору фундамента попался валун, который обойти невозможно, то рядом можно пробурить новую скважину, не меняя разбивку остальных опор фундамента (рис. 129, в).

Похожая ситуация может возникнуть, когда в каменном доме организуют проем под ворота гаража. В зоне проема лента ростверка разрывается, хотя при равномерном распределении нагрузки на фундамент следовало бы в зоне проема создать опору. Чтобы обойти это недоразумение, лента ростверка с каждой стороны проема поддерживается двумя близко расположенными опорами (рис. 129,г).

Если дом имеет ярко выраженную разность по этажности отдельных его частей, то и разбивка опор должна этому соответствовать (рис. 130).При возведении стен такого дома в зоне перехода этажности в стену вводят эффективное горизонтальное армирование (сейсмопояс), исключающее появление трещин в зоне резкого изменения жесткости стен. Лучшая зона расположения горизонтального армирования — над надоконной перемычкой.

Рис. 130. Опоры под домом с переменной этажностью должны иметь переменный шаг: 1 — опора фундамента; 2 — арматура

Определившись с разбивкой опор, приступают к работе непосредственно на строительной площадке. Подготовка участка к строительству достаточно объемна:

— расчистка строительной площадки, удаление деревьев, кустарников, мусора, остатков прежних строений и утилизация отходов (вывоз, сжигание на месте, складирование для дальнейшего использования в качестве топлива или вспомогательных строительных материалов);

— выравнивание участка;

— предварительная разметка участка, которая задает границы самого строения с прилегающей к ней зоной шириной 1…2 м и намечает места для складирования стройматериалов (песка, цемента, арматуры, досок…);

— устройство дренажа при высоком уровне грунтовых вод;

— устройство подъездных путей к местам складирования сыпучих материалов, железобетонных изделий, а также съем участка ограждения, мешающего подъезду автотранспорта;
