Р. Яковлев - Универсальный фундамент Технология ТИСЭ

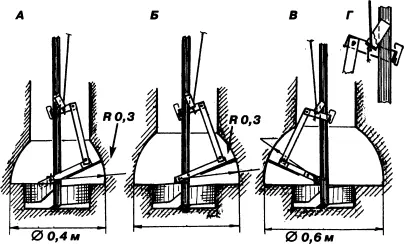

Рис. 136. Варианты навески плуга: А — при диаметре расширения 40 см; Б — при диаметре расширения 50 см; В — при диаметре расширения 60 см; Г — закрепление шнура на упоре

Рабочая головка бура достаточно эффективно работает на различных грунтах. На её базе в помощь застройщику разработаны дополнительные буры серии ТИСЭ.

Фундаментный бур ТИСЭ-2Ф

Для возведения легких ограждений или легких построек разработан фундаментный бур ТИСЭ-2Ф, позволяющий бурить скважину диаметром 20 см и делать расширение диаметром 40 или 50 см. Вес бура — 6,8 кг.

Бур на воду ТИСЭ–В. Диаметр скважины 20 см, раздвигается на 2,2 м, рабочая головка закреплена на штанге бура резьбовым соединением 3/4". Набирая вставку из 2 — 3водопроводных труб, соединенных между собой резьбовыми муфтами, можно удлинить штангу бура до 10 м (рис. 137, А).

Бур садовый ТИСЭ–С.Диаметр скважины 20 см, раздвигается на длину 1,1…1,9 м, вес 4,5 кг (рис. 137, Б).

Бур–развертка ТИСЭ–Р.На бур ТИСЭ–Ф (без плуга) навариваются резцы для расширения скважины до требуемого диаметра (не более 40 см). Создание скважин увеличенного диаметра выполняется в два этапа. Сначала бурится скважина диаметром 25 см с применением бура ТИСЭ–Ф, затем она используется как направляющее отверстие и расширяется буром ТИСЭ–Р (рис. 137, В).

Рис. 137. Буры ТИСЭ (размеры в мм): А — бур на воду ТИСЭ–В; Б — бур садовый ТИСЭ–С; В — бур–развертка ТИСЭ–Р

После устройства обноски приступают к наметке центров будущих опор фундамента. Для этого надо натянуть нити по линии центров опор (рис. 133,138).В соответствии с рассчитайным шагом опор с применением отвеса намечают центры опор фундамента, куда забивают заметные небольшие колышки из дерева или металлического прутка. Точность указания центра опоры в боковом направлении — 1 см, а вдоль ленты–ростверка — 10 см.

Рис. 138. Разметка опор с использованием обноски

Пригласил на устройство фундамента двух работяг. Под моим контролем сделали обноску, наметили столбы. Своих забот у меня было много, поэтому оставшуюся часть работы я контролировал частично (проверял расширение опор внизу). Отлили опоры, приступили к разметке опалубки под ростверк. Оказалось, что линию опор по одной стороне дома они закосили на 20 см! В плане разбивка опор напоминала прямоугольную трапецию. Почему? "А там были корни деревьев", — объяснили невозмутимые жители Средней Азии.

Вышел из положения. Откорректировал положение дома, сохранив его размеры; допустил нецентральное расположение опор относительно ростверка, считая, что его жесткая рама с этим справится. Ширину ростверка пришлось увеличить с учетом расположения "косых" опор.

Бурение цилиндрической части скважинывыполняется фундаментным буром ТИСЭ–Ф со снятым плугом (рис. 139, а).

Перед началом бурения точно вокруг намеченного центра опоры лопатой "на штык" делают углубление под размещение накопителя грунта. Для контроля глубины бурения на полностью раздвинутой штанге бура можно краской сделать отметку, соответствующую намеченной глубине бурения.

Глубина бурения на строительной площадке с уклоном задается от поверхности грунта у намеченной скважины, а не от какой‑то общей для всего строения горизонтальной плоскости.

Бурение осуществляют вращением бура по часовой стрелке. По мере заполнения накопителя грунта бур поднимают и опорожняют. Если грунт сухой и жесткий, то одновременно разбуривают несколько скважин, каждую из которых периодически штыкуют прутком арматуры или остро заточенной лопатой. После заполнения скважин водой твердый грунт размягчается и легче разбуривается.

Наличие в грунте камней может создать для застройщика определенные проблемы. Камни до 5 см бур свободно "проглатывает". Камни большего размера приходится извлекать иным путем — расшатывать их прутком арматуры, доставать мотыгой или тяпкой. Если не доходя до глубины промерзания 0,5 м попался большой валун, то расширение скважины можно выполнять непосредственно над ним. Если же валун оказался выше, то эту скважину следует заполнить грунтом, уплотнить и пролить водой, а затем приступить к бурению новой. В этом случае общую разбивку опор менять не следует. Допустимо местное уменьшение–увеличение шага до 0,5 м (рис. 129, в).

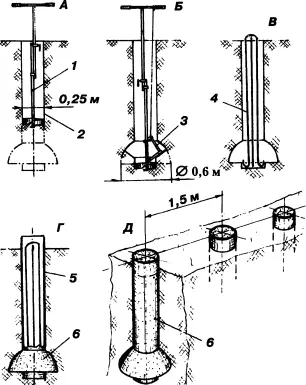

Рис. 139. Создание опоры с применением фундаментного бура ТИСЭ–Ф: А — бурение скважины; Б — расширение скважины; В — установка арматуры опоры; Г — заполнение скважины бетоном и закладка толевой рубашки; Д — разбивка опор; 1 — фундаментный бур; 2 — скважина; 3 — откидной плуг; 4 — арматура; 5 — толевая рубашка; 6 — фундаментная опора

Сложности в работе возникнут и при высоком уровне грунтовых вод. Но они будут сказываться только при заполнении скважины бетоном. Следует учитывать, что в скважине с расширенной нижней частью вода может вызвать обрушение свода над расширением (рис. 140).Поэтому заполнять скважину бетоном в этом случае лучше всего сразу после бурения.

Рис. 140. Обрушение скважины при высоком уровне грунтовых вод

При высоком уровне грунтовых или паводковых вод закладку фундамента лучше осуществлять летом или осенью, когда верховодка уйдет.

Для уменьшения усилий, прикладываемых к рукояткам бура, некоторые застройщики удлиняют их. Как правило, это приводит к скручиванию штанги бура, что исправить невозможно.

Для повышения эффективности бурения иногда приходится отгибать переднюю режущую кромку вниз, увеличивая тем самым "задний угол" резанья.

Образование в скважине полусферической полостивыполняется плугом, который закрепляется на буре в одном из трех положений (рис. 139, б).Расширение диаметром 60 см — основная позиция плуга, предназначенная для создания опоры высокой несущей способности (рис. 136, в).Если строение легкое (щитовой дом, веранда, гараж), то расширение диаметром 50 см будет достаточным (рис. 136, б).Если опора создается под крыльцо или ограждение, то возможен диаметр 40 см (рис. 136, а). Расширение скважины осуществляется при вращении бура по часовой стрелке, без вертикального нажима на рукоятки. Бур можно вращать и против часовой стрелки, но от попадания грунта под накопитель он начинает подниматься вверх, "всплывать", затрудняя работу с плугом, упирающимся в свод сферической полости.
