Р. Яковлев - Универсальный фундамент Технология ТИСЭ

В процессе работы расширение скважины похоже на воронку. Снятый грунт по стенкам воронки скатывается в накопитель грунта, который опорожняется с каждым подъемом бура.

Когда расширение скважины выполнить сложно, то стоит вспомнить приемы, облегчающие этот процесс.

— Если штангой бура описывать коническую траекторию, то расширение скважины выполняется в более мягком режиме (рис. 141).

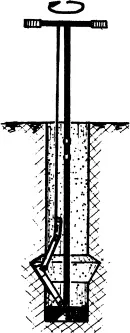

Рис. 141. Расширение скважины. Бур вращают по конической траектории

— На отдельных этапах разбуривания серьгу стопорного механизма можно снять со штанги. В этом случае двухзвенник будет как бы продолжением шнура, который управляет плугом о .

Рис. 142. Расширение скважины. Серьга снята со штанги

— Если грунт слишком жесткий, то расширение необходимо выполнять в два перехода. Сначала работают с меньшим расширением (диаметр 40 или 50 см), а затем выполняют окончательное расширение, перед которым лучше сначала углубить скважину на 10 см (рис. 143).

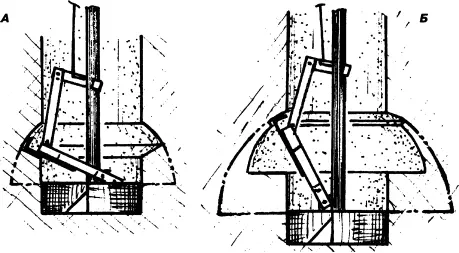

Рис. 143. Расширение скважины вдва приема: А — расширение малым диаметром; Б — окончательное расширение

— Если грунт слишком жесткий, то расширение можно выполнять, чередуя работу с плугом и работу с самодельным долбежным инструментом (пруток арматуры 12 — 14 мм с приваренной отогнутой лапкой из листа толщиной 3 — 5 мм) (рис. 144). На таком грунте выполнять расширение максимального диаметра нецелесообразно, т. к. несущая способность столба со средним диаметром и так достаточно высока. Лучше уменьшить шаг фундаментных столбов и, соответственно, увеличить их количество.

Продолжительность буренияодной скважины с расширением сильно зависит от грунта. На песке это займет не более 30 минут, на глине — около 1,2 часа, а на жесткой глине — не менее 1,5…2 часов.

Армирование опоры— та подготовительная работа, которая может выполняться до начала строительства. Наиболее распространенный вариант арматуры для столбов — две скобы диаметром 10 — 12 мм (рис. 139, в).Их удобно гнуть трубой, заложив свободную часть прутка в узкую щель (рис. 145). Армирование опоры может выполняться с использованием отдельных прутков, связанных наверху друг с другом проволокой или веревкой. Верхняя часть арматуры может выступать за верхний обрез опоры, хотя в дальнейшем это может несколько затруднить устройство ленты–ростверка.

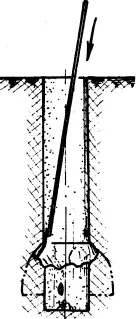

Рис. 144. Долбежный инструмент для разделки скважины в зоне расширения

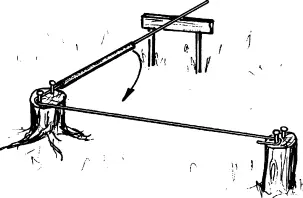

Рис. 145. Изготовление арматуры опоры

Если участок имеет уклон больше 10%, то арматуру следует выпустить в тело ростверка и не менее чем на 20 см. Жесткое соединение опоры с ростверком исключит возможность их отклонения при подвижках почвы.

Арматурой может служить и свернутая арматурная сетка (проволока 5 — 6 мм с ячейкой 100 — 150 мм).

В качестве арматуры можно применить практически любой длинномерный материал (угольники/железные полосы или прутки…).

Трубы использовать не рекомендуется. При высоком уровне грунтовых вод вода попадёт в полость трубы и, расширяясь при замерзании, создаст в массиве бетона растягивающие напряжения, способные разрушить его структуру. Если трубы находятся близко к краю опоры, то отслаивание бетона неизбежно (рис. 146).В дальнейшем образованные трещины будут насыщаться водой, разрушение бетона продолжится, а сама арматура, потеряв сцепление с бетоном, выключится из работы.

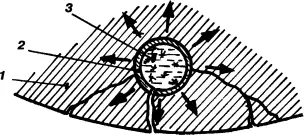

Рис. 146. Разрушение бетона около арматуры: 1 — бетон; 2 — труба; 3 — лед

Если у застройщика кроме труб ничего нет, то располагать их следует ближе к середине поперечного сечения опоры. Для нормальной работы в бетоне на концах труб должны быть какие‑нибудь выступающие элементы (резьбовые муфты, приваренные пластины или прутки…).

Главное — арматура должна быть очищена от грязи, толстого слоя ржавчины, смазки и краски. Обычный тонкий налет ржавчины не помешает. Для проведения очистки подойдет стальная щетка или эквивалентная насадка на дрель. Очистка выполняется для обеспечения хорошего сцепления металла с бетоном.

Какой длины должна быть арматура?

Основное ее назначение — не дать пучинистым грунтам оторвать расширенную часть опоры. Исходя из этого, верхняя законцовка арматуры должна быть выше расширенной части не менее чем на 0, 7 м, т. е. высота петли — около 1,2 м.

Хотя армирование столбов необходимо, не следует излишне беспокоиться по этому поводу. После загрузки фундамента домом арматура столбов практически выключается из работы, так как растяжение, на которое она рассчитана, исчезает.

Но полностью её игнорировать не следует. Арматура нужна и для того, чтобы фундаментный столб от сжатия не срезался (рис. 147).

Рис. 147. Срез опоры без арматуры от действия вертикальной нагрузки

Между прочим, такой срез может возникнуть и в том случае, если при заполнении скважины бетоном кусочек гидроизоляции из полиэтиленовой пленки случайно оторвется или подвернется, оказавшись где‑то в середине бетонного массива.

Основное правило при любом армировании: арматура должна быть в теле бетона не ближе 3 —4 см от боковой поверхности (столба). Это необходимо и для защиты стали от влаги, и для полноценного включения арматуры и бетонного массива в совместную работу.

Приготовление бетона— наиболее трудоемкая и ответственная часть работы. В качестве рабочей смеси можно использовать пескобетон и бетон со щебнем (подробнее о бетоне и бетонировании — в разделе "Бетонирование"). Для снижения расхода цемента в бетон вводят щебень, который заполняет объем бетонной смеси. Среди застройщиков бытует ошибочное мнение, что щебень позволяет повысить прочность бетона. Нет, он вводится только для экономии цемента. Более того, использование известкового щебня или кирпичного боя в качестве заполнителя существенно снижает морозостойкость бетона. Использование мелкого пылеватого песка в качестве заполнителя бетонной смеси недопустимо. Не следует делать бетонную смесь излишне подвижной: на лопате она должна лежать лепешкой толщиной около 10 см. Повышенная влажность смеси — это увеличение расхода цемента, снижение морозостойкости, причина расслоения бетонной смеси.
