С. Монетчиков - История русского автомата

5. Все автоматы были представлены двумя образцами: для пехоты — с постоянным деревянным и для ВДВ и экипажей бронетехники — со складным металлическим прикладами.

А.С. Константинов.

Первоначально комиссия приняла для рассмотрения следующие образцы:

Автомат Константинова.Кто автоматика работала по принципу использования действия отдачи пороховых газов через дно гильзы при запирании канала ствола полусвободным затвором при разгруженном патроннике с канавками Ревелли. Обеспечение замедления отпирания осуществлялось рычажным замедлителем, расположенным между остовом затвора и стеблем затвора. Нижний укороченный конец рычага, опираясь на вкладыш ствольной коробки. разворачивался под действием остова затвора, увеличивая тем самым скорость стебля. При этом откат остова затвора, вместе с удерживаемой выступом выбрасывателя гильзой, замедлялся. В дальнейшем остов затвора с гильзой подхватывался, получившим дополнительную скорость стеблем затвора, которые совместно откатывались в заднее положение. Ударно-спусковой механизм ударникового типа, с отдельной боевой пружиной, допускал веление одиночного и автоматического огня. На уменьшение темна стрельбы влиял специальный замедлитель темпа. Ствольная коробка изготовлена методом холодной штамповки из листовой слали. В се передней части на заклепках присоединялась ствольная муфта, в которую запрессовывался ствол. Автомат был разработан в двух вариантах: 2Б-А-30 — с постоянным деревянным прикладом и 2Б-А-35 — со складным металлическим. Масса автомата — 2,6 кг. общая длина — 920 мм.

Автомат Афанасьевабыл создан по схеме булпапп. Его автоматика работала по принципу отвода пороховых газов из ствола. Запирание канала ствола производилось поворотом затвора. Ударный механизм — ударникового типа, спусковой механизм допускал ведение одиночного и автоматического огня.

Автомат Болховитиноваво многом повторял конструкцию Константинова, отличаясь от нес лишь некоторыми незначительными деталями конструкции.

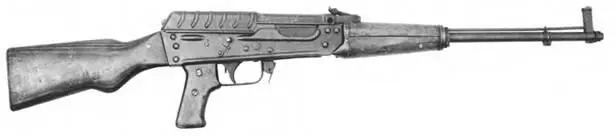

7.62-мм автомат Константинова АК 2Б-А-30. Опытный образец.

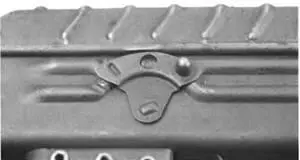

Флажок переводчика-предохранителя в позиции «Предохранитель» 7,62-мм автомата Констатинова 2Б-А-30.

Флажок переводчика-предохранителя в позиции «Одиночный огонь» 7,62-мм автомата Константинова 2Б-А-30.

Флажок переводчика-предохранителя в позиции «Автоматический огонь» 7,62-мм автомата Константинова 2Б-А-30.

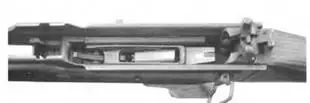

Ударно-спусковой механизм 7,62-мм автомата Константинова 2Б-А-30.

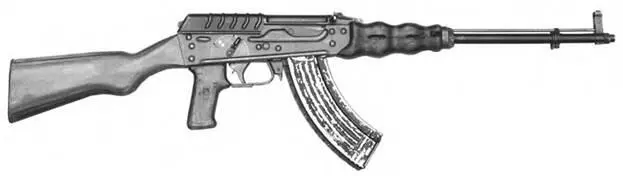

7.62-мм автомат Константинова 2Б-А-30. Опытный образец.

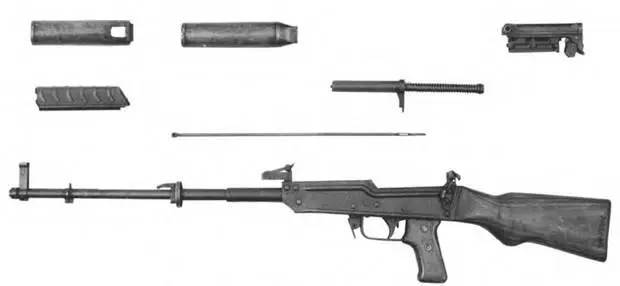

Неполная разборка 7,62-мм автомата Константинова 2Б-А-30.

Опытный четырехрядный магазин емкостью 30 патронов к 7,62-мм автомату Константинова 2Б-А-30 (слева); двухрядный стандартный магазин емкостью 30 патронов к 7,62-мм автомату Калашникова АКМ.

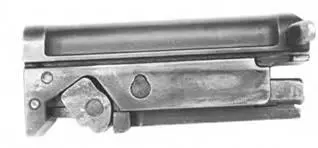

Затвор 7,62-мм автомата Константинова 2Б-А-30.

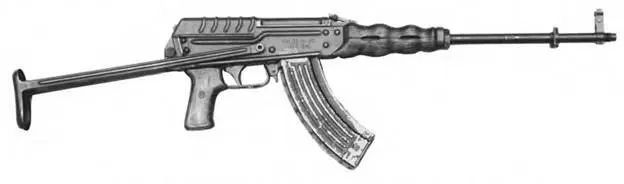

7,62-мм автомат Константинова АКС 2Б-А-35 с откинутым прикладом. Опытный образец.

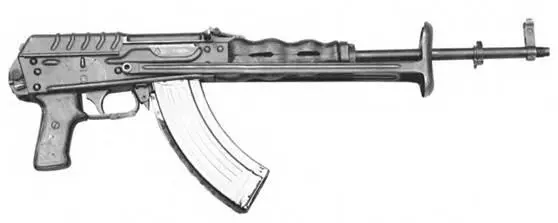

7,62-мм автомат Константинова АКС 2Б-А-35 со сложенным прикладом. Опытный образец.

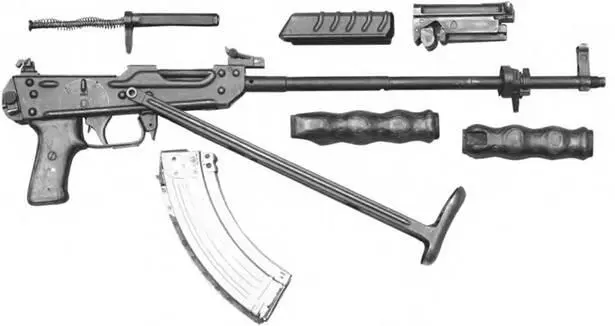

Неполная разборка 7,62-мм автомата Константинова АКС 2Б-А-35.

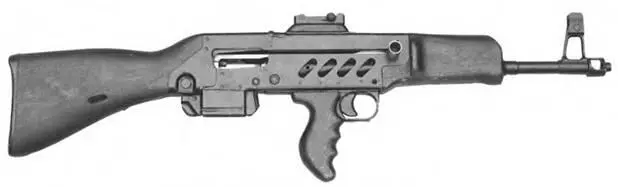

7,62-мм автомат Афанасьева. Опытный образец 1955 г.

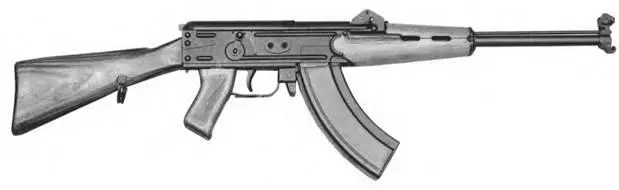

7,62-мм автомат Коробова ТКБ-517. Опытный образец 1957 г.

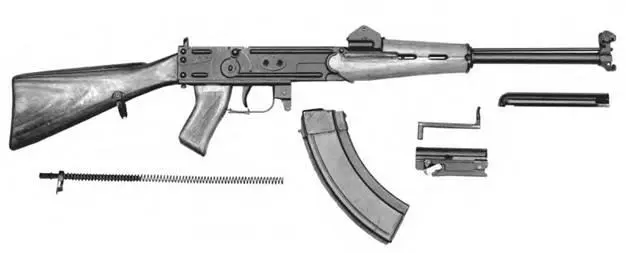

Неполная разборка 7,62-мм автомата Коробова ТКБ-517.

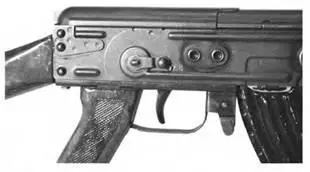

Органы управления 7,62-мм автомата Коробова ТКБ-517.

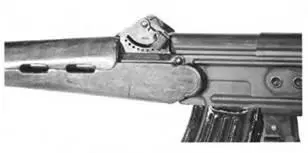

Прицел 7,62-мм автомата Коробова ТКБ-517.

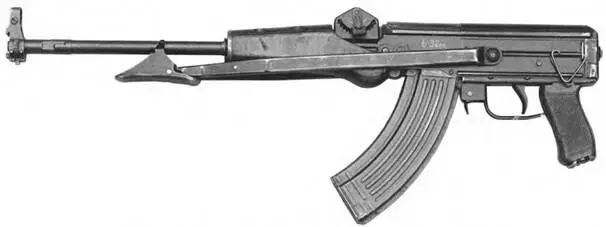

7,62-мм автомат Коробова ТКБ-517 со сложенным прикладом. Опытный образец 1956 г.

Автомат КоробоваТКБ-517 представлял модернизированный образец ТКБ-454-7А, который успешно прошел заводские и полигонные испытания еще в 1952 г. и был рекомендован для проведения войсковых испытаний на курсах «Выстрел». На проводившихся в 1953 г. в Солнечногорске. НИИ-61 и СТК испытаниях автомат получил положительные оценки, превосходя облегченный автомат АК во время стрельбы непрерывным огнем лежа с упора малотренированными стрелками в 1.3–1,9 раза. Одновременно с этим были выполнены обширные технологические исследования этого образца на НИПСМВО и Ижевском НИТИ-40, по результатам которых трудоемкость изготовления ТКБ-517 оценивалась в 2.2–2,42 раза меньше по сравнению со штатным облегченным АК. В автомате ТКБ-517 гак же, как и в оружии конкурентов, автоматика работала по принципу отдачи полусвободного затвора с рычажным замедлителем. Патронник имел канавки Ревелли. Уменьшение темпа стрельбы достигалось введением в конструкцию замедлителя темпа, что позволило автомату Коробова полностью удовлетворить заданные требования по кучности стрельбы короткими очередями, причем как из устойчивых, так и неустойчивых положений без применения упоров. Агрегатный ударно-спусковой механизм куркового типа состоял в основном из штампованных деталей. К характерным особенностям этого оружия относились упрощенная штампо-сборная ствольная коробка, также модернизированный магазин, в котором подаватель осуществлял функции останова затвора в заднем положении, хотя в автомате ТКБ-517 мог использоваться и стандартный 30-зарядный магазин от АК. но в этом случае не работал останов затвора. Удачная конструкция автомата ТКБ-517 способствовала тому, что в не зависимости от того, стрелял ли стрелок с правого или левого плеча, кучность менялась незначительно, поскольку компоновка автоматики в этом образце была центральной, и все силы действовали симметрично. Общая длина — 910 мм. Масса автомата без магазина — 2,78 кг. Начальная скорость пули — 721 м/с. Теми стрельбы — 560 выстр/мин. Прицельная дальность -1000 м.
