С. Монетчиков - История русского автомата

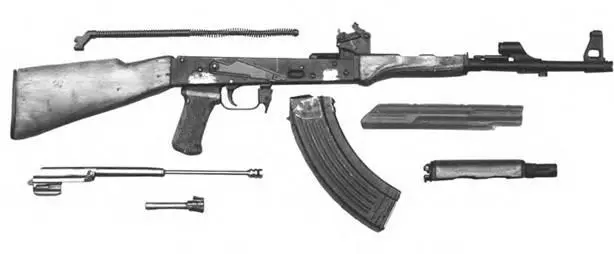

Неполная разборка 7.62-мм автомата Калашникова А-55.

7,62-мм автомат Калашникова (АКС) А-55 с откинутым прикладом. Опытный образец 1955 г.

Прицел 7,62-мм автомата Калашникова А-55. Опытный образец 1955 г.

Одновременно с этим группа М.Т. Калашникова вела работы по созданию легкого ручного пулемета. Разработкой основных деталей этого оружия занимался специалист едино го конструкторского бюро завода № 74 В.В. Крупин. В деле конструирования ручных пулеметов у Калашникова уже был небольшой опыт, поскольку в 1955 г. в его группе был создан первый подобный образец С-108, спроектированный на базе облегченного автомата АК. Новая модель оружия отличалась от штатного автомата удлиненным стволом (длиной 520 мм), секторным прицелом, рассчитанным на дальность до 1000 м. Устойчивость стрельбы в горизонтальной плоскости обеспечивалась за счет введения легкой двуногой трубчатой сошки, закрепленной перед основанием мушки. В походном положении сошка располагалась над стволом. Масса опытного ручного пулемета С-108 модели 1955 г. составляла 5.09 кг. Общая длина -1080 мм, длина ствола — 520 мм. Длина прицельной линии — 485 мм. Однако это оружие явно не дотягивало до конкурсных требований.

Поэтому в 1956 г. в группе Калашникова было принято решение о создании практически нового варианта ручного пулемета С-108-М. За его основу был взят видоизмененный модернизированный автомат А-55 со штампоклепанной ствольной коробкой. Михаил Тимофеевич вспоминает: «Мы понимали, что, сохранив устройство основных узлов и механизмов автомата, нам придется внести и ряд конструктивных изменений, связанных с чисто пулеметными характеристиками. Скажем, значительное увеличение дальности действительного огня и мощности стрельбы, повышение устойчивости изделия, увеличение емкости магазина, видоизменение формы приклада требовали своих подходов». Поэтому в первую очередь в ручном пулемете был удлинен (до 590 мм) и утяжелен ствол, что наряду с повышением его живучести при стрельбе очередями повлияло и на увеличение начальной скорости до 745 м/с, повышение кучности стрельбы, а также увеличение дальности действительного огня. Конструкторам после ряда работ (изменения формы некоторых деталей, использования более прочных марок сталей) удалось добиться повышения живучести оружия до 25 000 выстрелов, против 15 000-18 000 в автомате Калашникова. Кроме этого в конструкцию оружия был внесен и ряд изменений. В.Н. Пущин переделал для обеспечения лучшей устойчивости оружия при стрельбе несъемную трубчатую сошку, которая складывалась теперь в походном положении под стволом. Сошка имела: основание; две ноги с полозками для упора в грунт и с выступами для фиксации ног в сложенном положении; пружину для разведения ног; пружинную защелку на правой ноге для скрепления ног в сложенном положении. Видоизмененный деревянный приклад (аналогичный прикладу РПД) получил откидной наплечник затылка. Прицельное приспособление сохранилось прежним. открытый секторный прицел, рассчитанный на стрельбу до 1000 м, а также мушка с намушником. Особое место при отработке нового ручного пулемета заняла система питания. По условиям ТТТ емкость магазина должна была составлять не менее 75 патронов, поэтому Крупин предложил оригинальное решение вопроса универсального питания автомата и ручного пулемета из взаимозаменяемых магазинов — секторного на 45 патронов и барабанного — на 75 патронов. Масса ручного пулемета с пустым магазином составляла 5,6 кг.

В комплексе оружия, представленного А.С. Константиновым, значительные изменения претерпели автоматы 2Б-А-40 (с деревянным прикладом) и 2Б-А-45 (со складным металлическим прикладом). В их конструкцию были внесены доработки улучшившие кучность боя, устранившие слабый накол капсюля, а также повысившие эксплуатационные качества оружия. Упростилась разборка и сборка оружия, уменьшено загрязнение деталей продуктами сгорания пороха. хотя отмечалась низкая живучесть боевой пружины и узла крепления приклада. В то же время зафиксирована повышенная чувствительность этого оружия к самовоспламенению порохового заряда в патроне в нагретом при стрельбе стволе, что объяснялось наличием канавок Ревелли в патроннике. В результате изменения конструкции цевья улучшилась теплоотдача.

Одновременно с автоматом испытания проходил и легкий ручной пулемет Константином 2Б-П-40, представлявший собой доработанный образец пулемета 2Б-П-25, с успехом испытанного в 1956 г. От автомата он отличался только удлиненным стволом, иной формой приклада (копировавшего приклад пулемета РПД). а также магазином увеличенной емкости на 75 патронов. Оригинальной особенностью этого дискового магазина, являвшегося переработанным вариантом магазина от танкового пулемета ДТ с трехрядным расположением патронов, стало крепление его к ствольной коробке снизу. Подобная схема крепления магазина позволила создать универсальный приемник, допускавший использование в ручном пулемете Константинова, наряду с дисковым и штатного магазина от автомата АК. Масса пулемета, превышала массу, установленную в требованиях, и в зависимости от металла, используемого для изготовления магазина (стали или легкого сплава), составляла 5,6–5,73 кг.

Здесь необходимо отметить, что для оружия конструкции Калашникова и Константинова была характерна при всей их разнотипности одна общая особенность: практически все узлы и детали их автоматов (кроме ствола и приклада) были взаимозаменяемы между собой с аналогичными узлами и деталями легких ручных пулеметов.

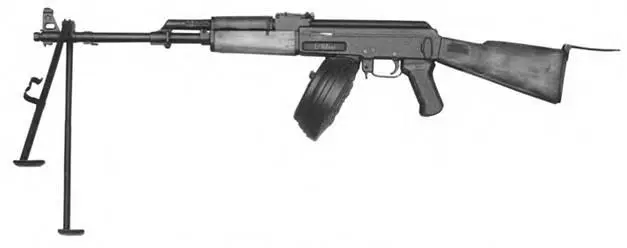

7,62-мм ручной пулемет Калашникова С-108. Опытный образец 1956 г.

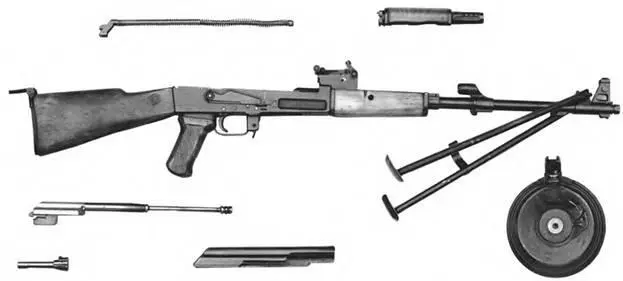

Неполная разборка 7,62-мм ручного пулемета Калашникова С-108.

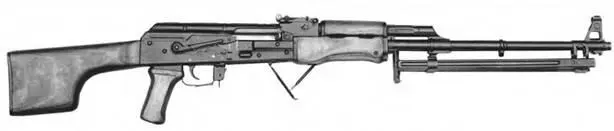

7,62-мм ручной пулемет Калашникова С-108-М со сложенной сошкой. Опытный образец.

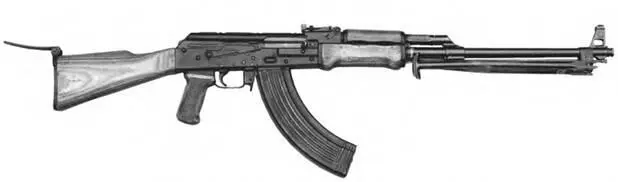

7.62-мм ручной пулемет Калашникова С-108-М. Опытный образец.

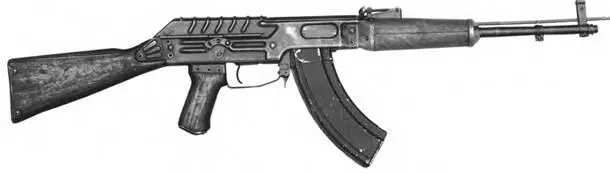

7,62-мм автомат Константинова АК 2Б-А-40. Опытный образец.
