С. Монетчиков - История русского автомата

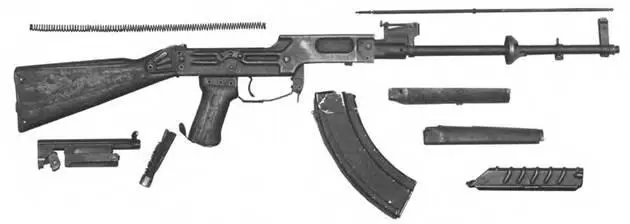

Неполная разборка 7,62-мм автомата Константинова АК 2Б-А-40.

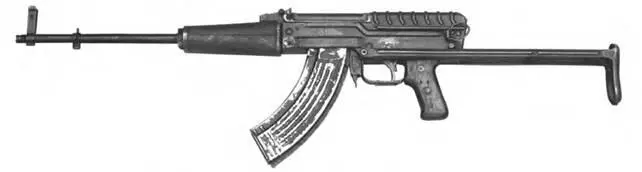

7.62-мм автомат Константинова АКС 2Б-А-45 с откинутым прикладом. Опытный образец.

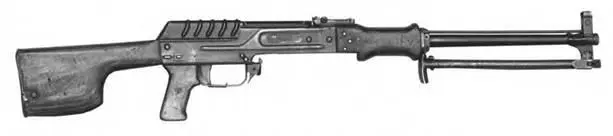

7,62-мм ручной пулемет Константинова 2Б-П-25. Опытный образец начала 1950-х гг.

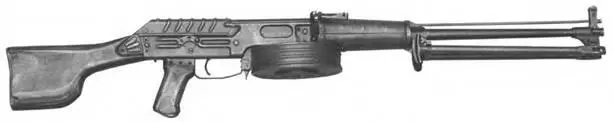

7,62-мм ручной пулемет Константинова 2Б-Г1-40. Образец 1956 г.

7.62-мм ручной пулемет Константинова 2Б-П-25. Опытный образец 1958 г.

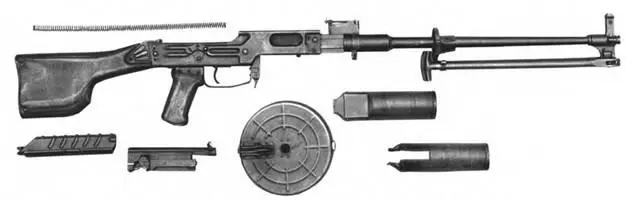

Неполная разборка 7,62-мм ручного пулемета Константинова 2Б-П-25.

Прицел 7.62-мм автомата Константинова АКС 2Б-А-4.

Прицел 7,62-мм автомата Константинова 2Б-А-40.

Два образца опытных дисковых магазинов емкостью 75 патронов (вид снизу) к 7,62-мм ручному пулемету Константинова 2Б-П-40.

Опытные образны секторных магазинов к 7,62-мм ручному пулемету Константинова 2Б-П-40 (вид спереди): слева — двухрядный емкостью 40 патронов; справа — четырехрядный емкостью 75 натронов.

Комплекс Коробова,также состоял из двух видов оружия. Его доработанный автомат ТКБ-517 имел и некоторые характерные особенности. Изменилась конфигурация рычажного замедлителя, ставшего более надежным. С переходом изготовления ствольной коробки из двух равных — щек*, выполненных методом штамповки из стального листа толщиной 1,5 мм с последующей сборкой на заклепках была упрочнена ее конструкция. Весьма оригинально в модернизированном образце автомата Коробова был выполнен новый открытый прицел с качающимся целиком, который фиксировался по лункам на стенке ствольной коробки (аналогично конструкции предохранителя-переводчика на автомате АК), что намного упростило установку прицела, позволяя стрелкам выставлять требуемую дальность только на слух — но щелчкам. Для улучшения теплоотдачи ствола цевье в автомате Коробова было выполнено штампованным из стального листа с вентиляционными отверстиями (хотя такая особенность. как изготовление цевья из металла значительно ухудшало обращение с оружием, особенно в зимнее время). Ручной пулемет Коробова ТКБ-523 был во многом конструктивно аналогичен автомату, отличаясь от него /шиной ствола, формой приклада и емкостью магазина (75 патронов). Оружие конструкции Коробова в процессе испытаний показало наибольшую живучесть узлов и деталей.

Автоматы СимоноваАС-106-11-56 (со складным металлическим прикладом) и АС-107-11-56 (с деревянным прикладом) конструктивно продолжали линию, развитую С.Г. Симоновым в своем самозарядном карабине СКС. Так же как и в карабине. автоматика оружия работала по принципу отвода пороховых газов из канала ствола, а запирание осуществлялось перекосом затвора. Однако в новых образцах автоматов Симонова имелись и оригинальные решения. Так, конструкция ствольной коробки отличалась компактностью, за счет переноса возвратной пружины на шток газового поршня (длина ствольной коробки составляла 45 % длины ствола). Хотя к этому времени размещение возвратной пружины было явным анахронизмом. Уже имелся печальный опыт размещения возвратной пружины в ручном пулемете Дегтярева (ДП) непосредственно под стволом, что резко снижало ее живучесть, когда она под влиянием высокой температуры нагретого ствола давала осадку и пулемет допускал частые отказы при стрельбе. Этот недостаток пришлось исправлять в модернизированном пулемете Дегтярева (ДПМ), перенеся возвратную пружину в стольную коробку. К еще одной из особенностей автоматов Симонова относился и агрегатный ударно-спусковой механизм, собранный в едином съемном узле, что значительно упрощало обслуживание оружия в полевых условиях. Однако ненадежная работа автоматики заставила досрочно снять оружие Симонова с испытаний. Ручной пулемет Дегтярева-Гаранина КБ-П-790 также являлся доработанным образном, принимавшим участие в полигонных испытаниях 1956 г. Его автоматика работала но принципу использования отдачи полусвободного затвора с рычажным замедлителем. Патронник имел канавки Ревелли. Питание ленточное (использовалась стандартная лента пулемета РПД на 100 патронов). После доработки этого образца у него повысилась надежность работы узлов и механизмов в затрудненных условиях; возросла живучесть; уменьшилось загрязнение подвижных деталей автоматики пороховым нагаром; снизилась возможность самовоспламенения патрона; оно стало удобнее в эксплуатации.

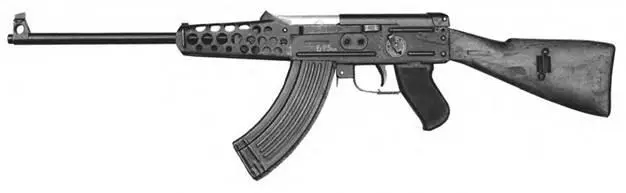

7,62-мм автомат Коробова ТКБ-317. Опытный образец 1955 г.

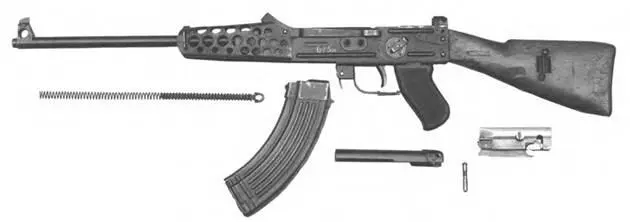

Неполная разборка 7,62-мм автомата Коробова ТКБ-517. Опытный образец 1955 г.

Рычаг прицельного приспособления 7,62-мм автомата Коробова ТКБ-517.

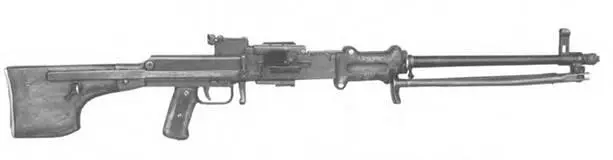

7,62-мм ручной пулемет Коробова ТКБ-523. Опытный образец.

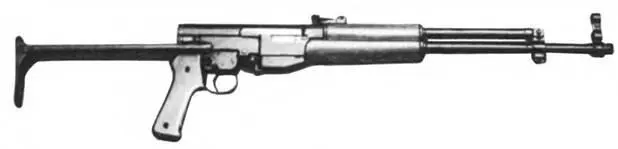

7,62-мм автомат С.Г. Симонова АС-106.Опытный образец 1956 г.

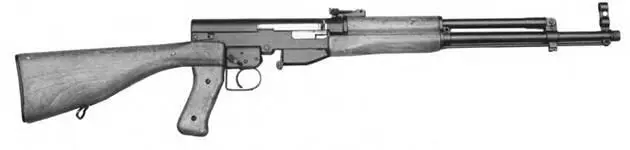

7.62-мм автомат Симонова АС-110-П-57 г. Опытный образец.

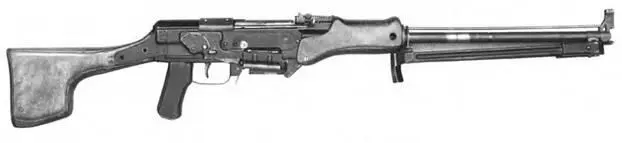

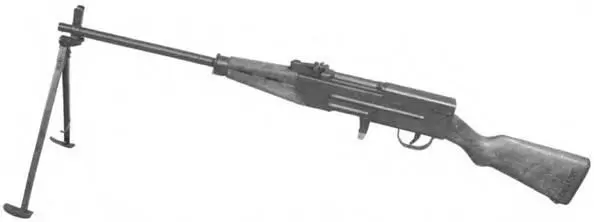

7,62-мм ручной пулемет Гаранина-Дегтярева КБ-П-790. Опытный образец 1956 г.
