В. Котельников - Ближние разведчики, корректировщики и штурмовики 1939-1945

У-2ЛНБ применяли также для ночной разведки (без бомб и с дополнительным бензобаком), выброски разведчиков в тылу противника, доставки и сброса грузов.

У-2НАК проходили войсковые испытания в июне — июле 1944 г. в районе Львова. Позднее они применялись на фронте в Польше и Германии. Старые бипланы Поликарпова всю войну также являлись основным типом самолетов связи. Они эксплуатировались на всех фронтах, включая Дальний Восток.

Польские и чехословацкие части в СССР получили У-2 как самолеты связи. Польские По-2ЛНБ в 1947 г. действовали против бандеровцев. Финны захватили несколько машин в 1941 г. и использовали их в ходе войны как связные.

Производство боевых вариантов У-2 (в 1944 г. переименованного в По-2) прекратили осенью 1945 г. Гражданские модификации выпускались заводами МАП до 1953 г., а авиарембазами ГВФ до 1959 г. После войны их строили также в Польше (как С-13 в 1947- 55 л-.) и Югославии. По-2 экспортировались во многие страны.

С вооружения в СССР У-2ЛНБ сняли в 1946 г., в ГВФ их начали массово списывать с июня 1959 г.

Размах: 11,4 м

Длина: 8,17 м

Моторы, количество х мощность: 1x115 л.с.

Взлетная масса, максимальная: 1400 кг

Максимальная скорость: 134 км/ч

Практический потолок: 1500 м

Дальность: 450 км

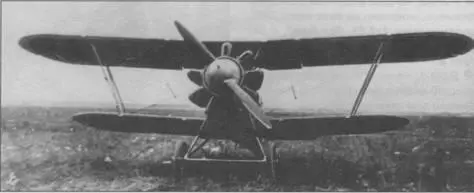

И-5 ранних серий завода № 39 отличались сложным капотированием отдельных цилиндров

Истребитель, одномоторный полутораплан смешанной конструкции с неубирающимся шасси. Был спроектирован в январе — феврале 1930 г. под руководством Д.П. Григоровича и Н.Н. Поликарпова в ОКБ ОГПУ при заводе № 39. Опытный экземпляр истребителя ВТ-11 совершил первый полет 29 апреля 1930 г. Серийное производство велось с августа 1930 г. И-5 выпускался на заводах № 39 (Москва), № 1 (Москва), № 21 (Горький). Всего выпущено около 820 экз. Являлся первым массовым советским истребителем.

Экипаж — 1 чел. Мотор М-22. Вооружение 2x7,62 (с 1933 г. на части самолетов 4x7,62), бомбы до 20 кг (с 1933 г. — до 40 кг). В 1941-42 гг. некоторое количество машин оснащено 4хНУРС.

С 1931 г. самолеты выпускались с измененным капотированием мотора, с 1934 г. — с металлическими винтами.

Войсковые испытания И-5 проходили в Киеве в ноябре 1930 г. В строевые части новый самолет поступал с 1931 г., с 1934 г. являлся самым распространенным типом истребителя в ВВС РККА. Эти машины дислоцировались под Ленинградом, на Украине, в Забайкалье, Монголии и на Дальнем Востоке. Эксплуатировались сухопутной и морской авиацией. С 1937 г. И-5 считался устаревшим и передавался в летные школы.

К лету 1941 г. служил только как учебный, но осенью из-за больших потерь начал вынужденно применяться как легкий ночной бомбардировщик и штурмовик. Эти самолеты действовали с ноября 1941 г. под Москвой и в Крыму. В Подмосковье их также пытались использовать как ночные перехватчики. В Крыму старые бипланы воевали до конца 1942 г. Выпуск И-5 прекратили в конце 1934 г.

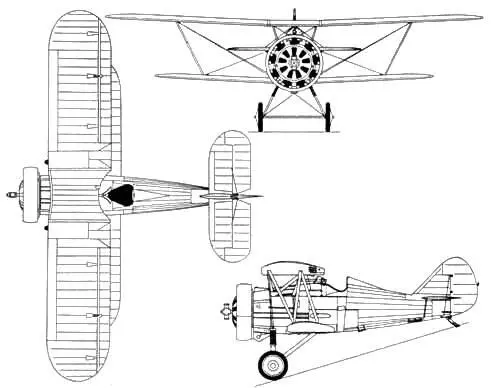

И-5 выпуска 1934 г.

Летчики ВВС Черноморского флота у штурмовика И-5, Крым, 1942 г.

Размах: 9,65 м

Длина: 6,81 м

Моторы, количество х мощность: 1x480 л.с.

Взлетная масса, максимальная: 1335 кг

Максимальная скорость: 252 км/ч

Практический потолок: 7500 м

Дальность: 660 км

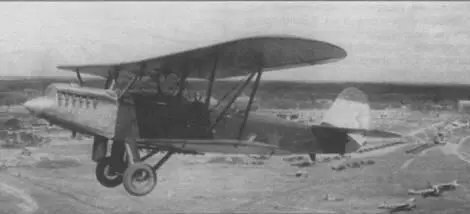

Р-5 в полете. Выдвижной радиатор полностью выпущен, колпаки колес сняты

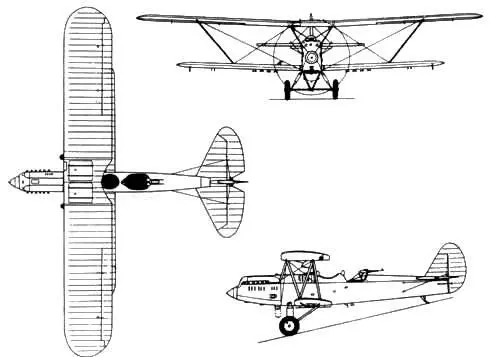

Разведчик и легкий бомбардировщик. Одномоторный биплан деревянной конструкции с неубирающимся шасси (колеса или лыжи). Создан в ОПО-1 (на заводе № 25, Москва) под руководством Н.Н.Поликарпова. Двигатель BMW VIE6.0 (1-я и 2-я серии), М-17 или М-17Б (основная масса), М-17Ф (на Р-5 выпуска 1934 г., ССС и Р-5Т). Экипаж самолета — 2 чел. (Р-5Т — 1–2 чел.). Вооружение — в зависимости от модификации. Опытный экземпляр Р-5 вышел на испытания в НИИ ВВС 20 октября 1928 г. Серийное производство Р-5 начали в апреле 1930 г. Самолет строился на заводах № 1 (Москва), № 31 (Таганрог). Всего выпущено 4914 Р-5 (вместе с поплавковыми Р-5а и П-5а и гражданскими П-5 всех вариантов), а также около 350–40 °CСС. Производство прекратили в 1937 г. (ССС).

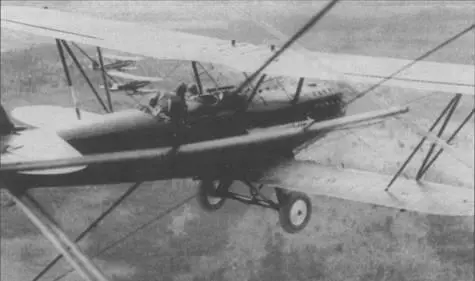

Р-5 в варианте легкого бомбардировщика

Группа Р-5 в воздухе

Выпускались следующие основные военные модификации:

— Р-5 в вариантах разведчика (в т. ч. дальнего с дополнительными бензобаками), легкого бомбардировщика, учебного самолета (с двойным управлением); со 2-й серии введены увеличенные радиаторы, подфюзепяжные бомбодержатели для крупных бомб (для варианта легкого бомбардировщика), с 3-й серии — моторы М-17, люки в центроплане, с 4-й — усиленное шасси; с конца 1934 г. на все варианты устанавливались тормозные колеса, моторы М-17Ф и металлические винты, вооружение 3x7,62, бомбы до 500 кг;

— Р-5Ш (он же Р-5ЛШ, Р-5Шт) — небронированный штурмовик с вооружением 7x7,62, с конца 1932 г. переделывался из обычного Р-5 непосредственно в частях и мастерских ВВС, а также серийно строился с марта 1934 г.;

— ССС (он же ЗС и ТРИЭС) — небронированный штурмовик с мотором М-17Ф, металлическим винтом (ранние серии- с деревянными винтами), измененной системой охлаждения, обтекателями на колесах, воздушно-масляной амортизацией шасси (с середины 1936 г.); вооружение 5x7,62, бомбы до 700 кг, внутренние кассеты для мелких бомб; выпускался с октября 1935 г.;

— Р-5Т, базовый торпедоносец и разведчик, одно-двухместный самолет (задняя кабина в варианте торпедоносца закрыта, в варианте разведчика открыта), мотор М-17Ф, вооружение 1x7,62, измененное шасси, наружная подвеска торпеды; разработан совместно НИИ ВВС и заводом N91 в 1933 г.

— Р-5 в различных вариантах состоял на вооружении в СССР с мая 1930 г., в Иране — с декабря 1932 г., в Китае- с декабря 1933 г., в Монголии — с 1935 г., в Испании — с декабря 1936 г.

Первый случай боевого применения Р-5 — в сентябре 1931 г. в операциях против басмачей в Туркмении. Массовое внедрение нового самолета в части ВВС РККА началось в 1932 г., в первую очередь в качестве легкого бомбардировщика. В декабре 1933 г. они впервые участвовали в боевых действиях за рубежом — советские летчики бомбили цели под Урумчи в ходе гражданской войны в Китае. В марте 1936 г. Р-5 бомбили японскую мотопехоту, перешедшую монголоманчжурскую границу. Р-5Т начал внедряться в минно-торпедных эскадрильях морской авиации на Балтике, Черном море и Тихом океане с конца 1936 г. Ни в каких боевых операциях эти торпедоносцы не участвовали.
