Устройство в налаживании не нуждается. Элементы устройства закрепляют на монтажной плате. Корпус для устройства — любой подходящий.

Постоянные резисторы R1, R2 типа МЛТ-0,25. Пьезоэлектрический капсюль может быть любым, рассчитанным на напряжение 4…20 В постоянного тока, например, FMQ-2015D, FXP1212, KPI-4332-12.

Транзистор VT1 любой кремниевый, малой и средней мощности структуры n-p-n, например, КТ603, кТ608, КТ605, КТ801, КТ972, КТ940 с любым буквенным индексом. Источник питания — стабилизированный, обеспечивающий выходное напряжение 5…15 В — в этом диапазоне микросхема DA1 функционирует стабильно.

Элементы VD1 и R3 обеспечивают функцию защиты устройства от скачков питающего напряжения. Благодаря ограничительному резистору и стабилитрону, на данный узел можно «безболезненно» подавать постоянное напряжение до 24–26 В (что актуально при использовании устройства в цепях с питанием 24 В, например, в грузовых автомобилях некоторых марок).

Стабилитрон VD1 обеспечивает напряжение стабилизации в диапазоне 9-12 В. Его можно заменить на Д814А — Д814Д, BZX55, 1N4740A, 1N4742A или аналогичные.

Если такая защита не нужна, то элементы VD1 и R3 из схемы исключают, а напряжение питания подключают к точке А.

Ток потребления в активном режиме звукового сигнала с применением указанных на схеме элементов составляет 10–12 мА. Громкость звука достаточна настолько, что сигнал хорошо слышен в помещении на расстоянии до 10 м.

Превышение выходного тока в источниках питания свидетельствует об увеличении потребляемой мощности в устройстве нагрузки. Иногда потребляемый ток в нагрузке (из-за неисправности соединений или самого устройства нагрузки) может увеличиться вплоть до значения тока короткого замыкания (к/з), что неминуемо приведет к аварии (если источник питания не снабжен узлом защиты от перегрузки).

Последствия перегрузки могут оказаться более существенными и непоправимыми, если использовать источник питания без узла защиты (как сегодня часто делают радиолюбители, изготавливая простые источники и покупая недорогие адаптеры) — увеличится энергопотребление, выйдет из строя сетевой трансформатор, возможно возгорание отдельных элементов и неприятный запах.

Для того чтобы вовремя заметить выход источника питания в «заштатный» режим, устанавливают простые индикаторы перегрузки. Простые — потому, что они, как правило, содержат всего несколько элементов, недорогих и доступных, а установить эти индикаторы можно универсально практически в любой самодельный или промышленный источник питания.

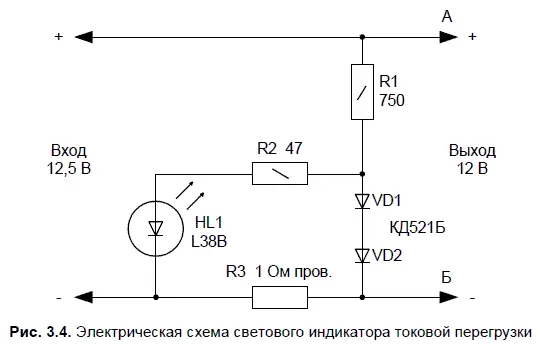

Самая простая электронная схема индикатора токовой перегрузки показана на рис. 3.4.

Работа ее элементов основана на том, что последовательно с нагрузкой в выходной цепи источника питания включают ограничивающий резистор малого сопротивления (R3 на схеме). Данный узел можно применять универсально в источниках питания и стабилизаторах с разным выходным напряжение (испытано в условиях выходного напряжения 5—20 В). Однако значения и номиналы элементов, указанных на схеме рис. 3.4, подобраны для источника питания с выходным напряжением 12 В. Соответственно, для того чтобы расширить диапазон источников питания для данной конструкции, в выходном каскаде которых будет эффективно работать предлагаемый узел индикации, потребуется изменить параметры элементов R1—R3, VD1, VD2.

Пока перегрузки нет, источник питания и узел нагрузки работают в штатном режиме, через R3 протекает допустимый ток и падение напряжения на резисторе невелико (менее 1 В). Также невелико в этом случае и падение напряжения на диодах VD1, VD2, при этом светодиод HL1 едва светится.

При увеличении тока потребления в устройстве нагрузки или коротком замыкании между точками А и Б ток в цепи возрастает, падение напряжения на резисторе R3 может достигнуть максимального значения (выходного напряжения источника питания), вследствие чего светодиод HL1 загорится (будет мигать) в полную силу. Для наглядного эффекта в схеме применен мигающий светодиод L36B. Вместо указанного светодиода можно применить аналогичные по электрическим характеристикам приборы, например, L56B, L456B (повышенной яркости), L816BRC-B, L769BGR, TLBR5410 или подобные им.

Мощность, рассеиваемая на резисторе R3 (при токе к/з) более 5 Вт, поэтому этот резистор изготавливается самостоятельно из медной проволоки типа ПЭЛ-1 (ПЭЛ-2) диаметром 0,8 мм.

Ее берут из ненужного трансформатора. На каркас из канцелярского карандаша наматывают 8 витков этого провода, концы ее облуживают, затем каркас вынимают. Проволочный резистор R3 готов.

Все постоянные резисторы типа МЛТ-0,25 или аналогичные.

Вместо диодов VD1, VD2 можно установить КД503, КД509, КД521 с любым буквенным индексом. Эти диоды защищают светодиод в режиме перегрузки (гасят излишнее напряжение).

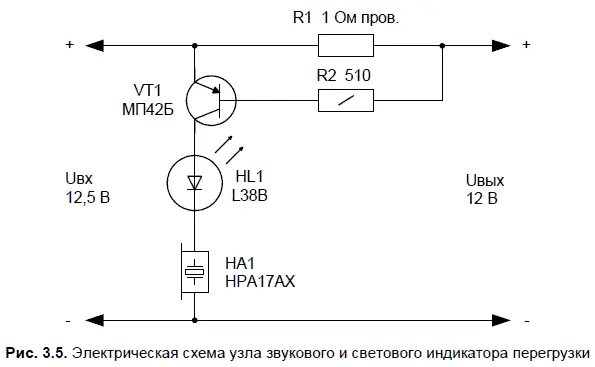

К сожалению, на практике нет возможности постоянно визуально следить за состоянием индикаторного светодиода в источнике питания, поэтому разумно дополнить схему электронным узлом звукового сопровождения. Такая схема представлена на рис. 3.5.

Как видно из схемы, она работает по тому же принципу, но в отличие от предыдущей, это устройство более чувствительно и характер его работы обусловлен открыванием транзистора VT1, при установлении в его базе потенциала более 0,3 В. На транзисторе VT1 реализован усилитель тока. Транзистор выбран германиевым. Из старых запасов радиолюбителя. Его можно заменить на аналогичные по электрическим характеристикам приборы: МП16, МП39—МП42 с любым буквенным индексом. В крайнем случае, можно установить кремниевый транзистор КТ 361 или КТ3107 с любым буквенным индексом, однако тогда порог включения индикации будет иным.

Порог включения транзистора VT1 зависит от сопротивления резисторов R1 и R2 и в данной схеме при напряжении источника питания 12,5 В индикация включится при токе нагрузки, превышающем 400 мА.

В коллекторной цепи транзистора включен мигающий светодиод и капсюль со встроенным генератором ЗЧ НА1. Когда на резисторе R1 падение напряжения достигнет 0,5…0,6 В, транзистор VT1 откроется, на светодиод HL1 и капсюль НА1 поступит напряжение питания. Поскольку капсюль для светодиода является активным элементом, ограничивающим ток, режим работы светодиода в норме. Благодаря применению мигающего светодиода капсюль также будет звучать прерывисто — звук будет слышен во время паузы между вспышками светодиода.
