Так что прямое гамма облучение существенного боевого эффекта не обеспечивает, чего нельзя сказать об эффектах вторичных, порожденных им же…

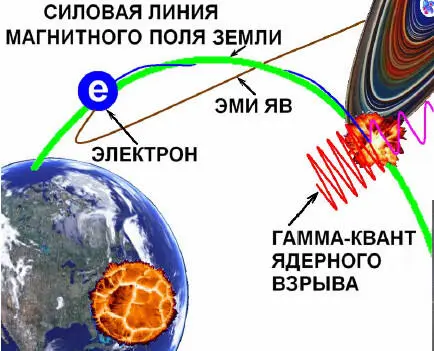

…Начинается все с Комптон-эффекта [69] Так (по имени первооткрывателя) называют эффект рассеяния гамма квантов на внешних электронах атома. Если импульс, сообщенный при этом внешнему (наименее связанному) электрону достаточен, он покидает атом, становясь свободным электроном отдачи. Частота кванта при таком взаимодействии падает — он теряет энергию. в ходе которого образуются электроны отдачи. Магнитное поле Земли, не сообщая заряженной частице кинетическую энергию, «закручивает» ее траекторию (рис. 3.60). Но движение, отличное от равномерного и прямолинейного, есть движение с ускорением — так учит нас школьный курс механики; хотя и не изучаемая подробно в школе, наука электродинамика учит еще и тому, что двигающийся с ускорением заряд излучает. Излучение это тоже электромагнитное, то есть представляет собой колебания электрического и магнитного полей — как и свет, со скоростью которого они распространяются. Характеристики электромагнитного импульса ядерного взрыва (ЭМИ ЯВ) отличаются от характеристик породившего его гамма излучения лишь количественно, но зато — на много порядков. Начнем с того, что в энергию ЭМИ переходит лишь 0,6 % энергии гамма квантов, а ведь их доля в балансе энергии взрыва сама по себе мала. Еще более различаются частоты колебаний: у ЭМИ — килогерцы-мегагерцы, у его «родителя» — на пятнадцать порядков бо́льшие.

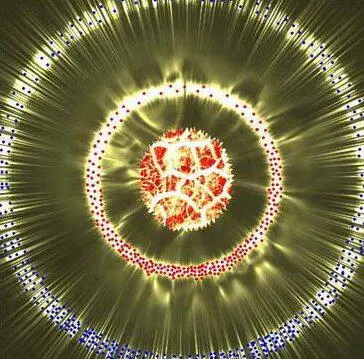

Но возникновение ЭМИ — не только результат «закручивания» электронов. Вклад вносит и излучение электрического диполя, образованного носителями разных знаков (плотность зарядов меняется с высотой, вверху справа). Еще одна причина — возмущение проводящим плазмоидом магнитного поля Земли.

Все эти явления приводят к формированию непрерывного спектра (континуума) ЭМИ ЯВ — совокупности волн в огромном частотном диапазоне. Лишь колебания с частотами от десятков килогерц до сотен мегагерц вносят заметный энергетический вклад, но и эти волны ведут себя по-разному: те, чьи частоты превышают мегагерцы, затухают в атмосфере, а низкочастотные — «оборачиваются» в естественном волноводе между поверхностью Земли и ионосферой, помногу раз огибая земной шар. Правда, «долгожители» напоминают о своем существовании лишь хрипением в приемниках, похожим на «голоса» грозовых разрядов, а вот их более высокочастотные родственники заявляют о себе весьма опасными для аппаратуры «щелчками».

Казалось бы, длинноволновое излучение вообще должно быть безразлично военной электронике — такой ложный вывод подсказывает известная из курса электродинамики теорема взаимности: эффективности приема и излучения любым устройством волн одинаковых частот в данном направлении жестко связаны, чем выше первая, тем выше и вторая [70] Для этой теоремы существует остроумное практическое применение. Представьте, что необходимо определить, насколько, при внешнем облучении весьма сложного устройства, ослабляется РЧЭМИ данной частоты в наиболее уязвимой и малоразмерной его части (например — в электродетонаторе). Расчетным методам в подобной ситуации верят только патологические оптимисты, а разместить в мизерном объеме электродетонатора аппаратуру регистрации нереально. Но можно поместить там миниатюрный излучатель (например — на основе диода Ганна) и, «обходя» с аппаратурой изделие, определить, как будет изменяться регистрируемая мощность. Полученная зависимость будет в точности совпадать с зависимостью, описывающей воздействие на уязвимый объект при облучении изделия с разных направлений. . А принимает и излучает военная электроника в гораздо более высокочастотных, чем ЭМИ ЯВ, диапазонах, что и понятно: при создании оружия всемерно «ужимают» габариты, а чем меньше длина волны, тем меньше и размеры антенны.
