В чем причина таких неадекватных звуков? Их появлению способствует устройство, электрическая схема которого показана на рис. 2.1.

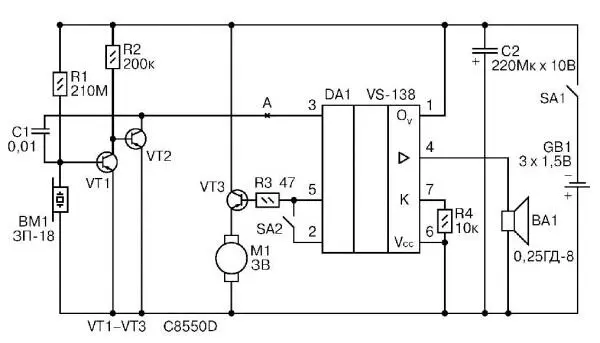

Рис. 2.1. Электрическая схема устройства «Кот в мешке»

Как можно разумно использовать данное устройство?

Среди множества электронных устройств, повторяемых радиолюбителями особое место занимают простые акустические сигнализаторы– датчики, которые благодаря их универсальности можно использовать в быту практически неограниченно– от систем охраны до автоматических включателей или составных частей более сложных устройств, активируемых шумовым воздействием.

Как частный случай, акустические датчики можно использовать в фокусах, например, на новогодней елке, где от слов «Елочка, гори!» автоматически включатся световые эффекты. Другой возможный пример– сигнализатор повышенного уровня шума в помещении, сейчас такие сигнализаторы становятся все актуальнее. Основой для всех вышеперечисленных вариантов успешно послужит рассматриваемый ниже электронный узел. Его особенность в очень большой чувствительности, которая обусловлена сочетанием в схеме пьезоэлемента ВМ1 и транзисторов с высокими характеристиками усиления тока.

Электронный узел, схема которого показана на рис. 2.2, представляет собой усилитель 34 на транзисторах с большим статическим коэффициентом передачи тока. Собственно датчиком служит пьезоэлектрический капсюль ВМ1. Он преобразует звуковой сигнал в электрические колебания.

Усилитель на транзисторах VT1 и VT2 построен по принципу усиления постоянного тока. Резкий шум, тряска, хлопок или небольшое механическое воздействие по капсюлю ВМ1 немедленно отразится изменением напряжения в базе транзистора VT2 на 1… 1,2 В. Чувствительность узла такова, что устройство реагирует на шум резкого характера (например, хлопок) на расстоянии 4.. 5 м.

Второй каскад на транзисторе VT2 усиливает сигнал до уровня, необходимого для активации входного ключа микросхемы DA1 (вывод 3).

Постоянный резистор R2 ограничивают коллекторный ток VT1, предохраняя транзистор от выхода из строя. Конденсатор С1 обеспечивает положительную обратную связь между входом и выходом усилителя. Конденсатор С2 сглаживает пульсации напряжения источника питания.

При воздействии звукового сигнала на капсюль ВМ1 усиленный электрический сигнал поступает на усилитель тока, выполненный на входном каскаде специализированной микросхемы DA1. При этом на одном из выходов DA1 (вывод 5) присутствует сигнал высокого уровня, который является управляющим для транзистора VT3.

Транзистор VT3 управляет электродвигателем, рассчитанным на номинальное постоянное напряжение 3 В. При наличие сигнала высокого логического уровня в базе VT3 двигатель начинает вращаться (это происходит в течение 1 мин, если нет повторного звукового воздействия на капсюль ВМ1), поэтому, благодаря механике. Предусмотренной в игрушке, «Кот в мешке» заметно колеблется, трясется и вращается вокруг своей оси, пока работает электродвигатель Ml.

Для того, чтобы продлить время включения электродвигателя в устройство вводят оксидный конденсатор СЗ (на схеме не показан), включенный между точкой А (отрицательная обкладка) и «плюсом» источника питания. В моменты акустического шума конденсатор СЗ заряжается, благодаря этому время работы электродвигателя Ml увеличивается.

В то же время на выводе 4 микросхемы DA1 появляется последовательность импульсов, которые преобразуются динамической головкой ВА1 в звуковой сигнал. Продолжительность этого звукового сигнала (на слух воспринимаемого как мяуканье кошки в мартовский период) соотносится к продолжительности времени вращения электродвигателя Ml как 3:1.

Как показала практика, увеличение емкости дополнительного конденсатора СЗ свыше 10 мкФ неэффективно, так как теряется стабильность работы всего узла – раз от раза колеблется точность задержки выключения реле, заметно теряется общая чувствительность к акустическим воздействиям (требуется время на зарядку СЗ).

При новом звуковом воздействии на датчик процесс повторится сначала.

Если вместо электродвигателя Ml применить слаботочное электромагнитное реле на напряжение, соответствующее U, то устройство может управлять любой соответствующей нагрузкой, электрические и мощностные характеристики которой зависят от типа применяемого электромагнитного реле К1.

Устройство надежно работает в круглосуточном режиме.

На практике узел эффективно работает при напряжении источника питания (установленного вместо батареи GB1) от 4 до 10 В постоянного стабилизированного напряжения. Максимальный ток потребления узла не превышает 50 мА (с учетом установленного вместо Ml реле TRU-5VDC-SB-SL,

TTI TRD-9VDC-FB-SL, Omron G2R-112PV или аналогичного). Коммутирующие контакты реле управляют устройством нагрузки.

Подключения к источнику питания и к коммутируемым цепям устройств периферии удобно выполнить с помощью электромонтажного клеммника или любого подходящего разъема.

Ток потребляемый в режиме ожидания, – 3.. 5 мА.

Времязадающий конденсатор СЗ (если есть необходимость его установки в схему) надо выбрать с малым током утечки (К53-4, К52-18). Пьезокапсюль ВМ1 (ЗП-22) можно заменить наЗП-1, ЗП-18, ЗП-З или другой аналогичный. Для этой цели хорошо подходит пьезокапсюль излучатель из электронных часов в корпусе типа «пейджер».

Кремниевые транзисторы VT1, VT2 заменяют любыми из серии КТ3107, КТ502, С557. Заменять их на германиевые нежелательно из-за большого тока покоя последних. Реле (кроме вышеуказанных вместо Ml) можно заменить на RM85-2011-35-1012, BV2091 SRUH-SH-112DM и аналогичные. Все указанные типы реле рассчитаны на работу в цепи коммутации нагрузки до 250 В и током до 3 А. В качестве реле можно применить и отечественные элементы, например РЭС10, РЭС15 и аналогичные, однако они рассчитаны на работу в цепях коммутации не более 150 В, а кроме того, отечественные реле по сравнению с зарубежными обходятся дороже на один… два порядка.
