Для применения совместно с автомобилем (в качестве спецсигнала, аварийного светового указателя и даже «знака аварийной остановки» на дорогах) ток потребления не принципиален, поскольку АКБ автомобиля имеет достаточно большую энергоемкость (55 и более А/ч).

Если же маячок питается от иного источника питания (автономного или стационарного), то зависимость тока потребления от установленного внутри оборудования – прямая. Кстати и АКБ автомобиля может разрядиться при длительной работе маячка без подзарядки аккумулятора.

Так, например, «классический» маячок оперативных и аварийных служб (синий, красный, оранжевый – соответственно) при питании 12 В потребляет ток более 2,2 А. Этот ток складывается из учета потребления электродвигателя вращающегося патрона и тока потребления самой лампы. При работе проблескового импульсного маячка ток потребления снижается до 0,9 А.

Если же вместо импульсной схемы собрать светодиодную (об этом ниже), ток потребления сократится до 300 мА (зависит от примененных мощных светодиодов). Экономия в деталях очевидна.

Приведенные выше данные установлены практическими экспериментами, проведенными автором в мае 2012 года в С-Петербурге (всего протестировано 6 различных классических проблесковых маячков).

Конечно, не изучен вопрос о силе или, лучше сказать, интенсивности света от тех или иных проблесковых устройств, поскольку автор не обладает специальной аппаратурой (люк-сометром) для такого теста. Но в силу новаторских решений, предложенных ниже, данный вопрос остается второстепенным.

Ведь даже относительно слабые световые импульсы (в частности от мощных светодиодов) в ночное и темное время более чем достаточны для того, чтобы маячок заметили за несколько сотен метров. Именно в этом смысл дальнего предупреждения, не правда, ли?

Теперь рассмотрим электрическую схему «заменителя лампы» проблескового маячка (рис. 3.48).

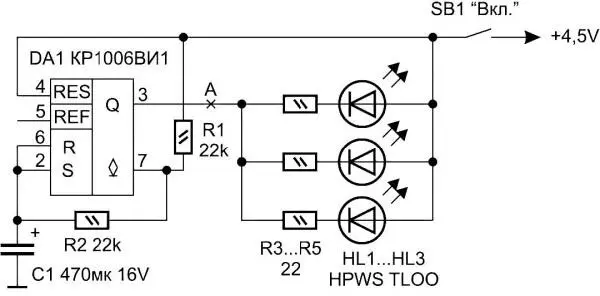

Рис. 3.48. Простая электрическая схема светодиодного маяка

Эту электрическую схему мультивибратора можно с полным правом назвать простой и доступной.

Устройство разработано на основе популярного интегрального таймера КР1006ВИ1, содержащего 2 прецизионных компаратора, обеспечивающих погрешность сравнения напряжений не хуже ±1 %. Таймер неоднократно использовался радиолюбителями для построения таких популярных схем и устройств, как реле времени, мультивибраторы, преобразователи, сигнализаторы, устройства сравнения напряжения и другие.

В состав устройства входят кроме интегрального таймера DA1 (многофункциональная микросхема KP1006ВИ1), время-задающий оксидный конденсатор С1, делитель напряжения R1R2. С выхода микросхемы DA1 (ток до 250 мА) управляющие импульсы поступают на светодиоды HL1—HL3.

Включение маячка осуществляется с помощью включателя SB1. Принцип работы мультивибратора подробно описан в литературе.

В первый момент времени на выводе 3 микросхемы DA1 высокий уровень напряжения и светодиоды горят. Оксидный конденсатор С1 начинает заряжаться через цепь R1R2.

Спустя примерно 1 с (время зависит от сопротивления делителя напряжения R1R2 и емкости конденсатора С1), напряжение на обкладках этого конденсатора достигает величины, необходимой для срабатывания одного из компараторов в едином корпусе микросхемы DA1. При этом напряжение на выводе 3 микросхемы DA1 устанавливается равным нулю, и светодиоды гаснут. Так продолжается циклически, пока на устройство подано напряжение питания.

При отсутствии питания устройство ток не потребляет вообще.

Кроме указанных на схеме, в качестве HL1—HL3 рекомендую использовать мощные светодиоды HPWS-TH00 или аналогичные с током потребления до 80 мА. Можно применять только один светодиод из серий LXHL-DL-01, LXHL-FL1C, LXYL-PL-01, LXHL-ML1D, LXHL-PH01, LXHL-MH1D производства Lumileds Lighting (все – оранжевого и краснооранжевого цвета свечения).

Напряжение питания устройства можно довести до 12 В.

Плата с элементами устройства устанавливается в корпус проблескового маячка вместо «тяжеловесной» штатной конструкции с лампой и вращающимся патроном с электродвигателем.

Для того, чтобы выходной каскад обладал еще большей мощностью потребуется установить в точку А усилитель тока на транзисторе VT1 так, как это показано на рис. 3.50.

После такой доработки можно применять по три параллельно включенных светодиода типов LXHL-PL09, LXHL–LL3C (1400 мА), UE-HR803RO (700 мА), LY-W57B (400 мА) – все оранжевого цвета.

У кого сохранились части фотоаппаратов со встроенной вспышкой, тот может пойти и другим путем. Для этого старую лампу-вспышку демонтируют и подключают в схему, так, как показано на рис. 3.51.

С помощью представленного преобразователя, подключаемого также в точку А (рис. 3.48) на выходе устройства с низким напряжением питания получают импульсы амплитудой 200 В. Напряжение питания в данном случае увеличивают до 12 В.

Выходное импульсное напряжение можно увеличить, включив в цепь несколько стабилитронов по примеру VD1, VD2 (рис. 3.13).

Это кремниевые планарные стабилитроны, предназначенные для стабилизации напряжения в цепях постоянного тока с минимальным током 1 мА и мощностью до 1 Вт. Вместо указанных на схеме можно применить стабилитроны КС591А.

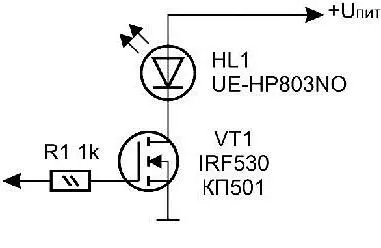

Рис. 3.50. Схема подключения дополнительного усилительного каскада

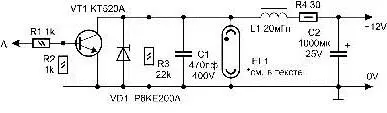

Рис. 3.51. Схема подключения лампы-вспышки

Элементы Cl, R3 составляют демпфирующую RC-цепочку, гасящую высокочастотные колебания.

Теперь с появлением (в такт) импульсов в точке А (рис. 3.48) будет включаться лампа-вспышка ELI. Встроенная в корпус проблескового маячка данная конструкция позволит применять его и далее, если штатный маячок вышел из строя.

К сожалению, ресурс лампы-вспышки от портативного фотоаппарата ограничен, и едва ли превысит 50 час непрерывной работы в импульсном режиме.
