К верхней части рамы крепился подъемный рым, к нижней – две стальные лыжи для постановки ГА на палубу носителя или покладки его на грунт. На раму стальными болтами крепились секции обшивки из сферопластика, облицованного стеклопластиком.

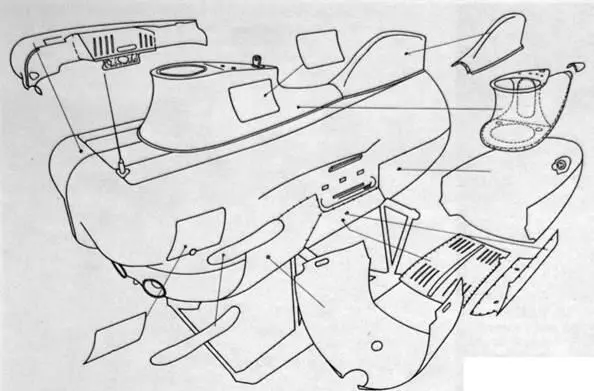

Сборная обшивка легкого корпуса

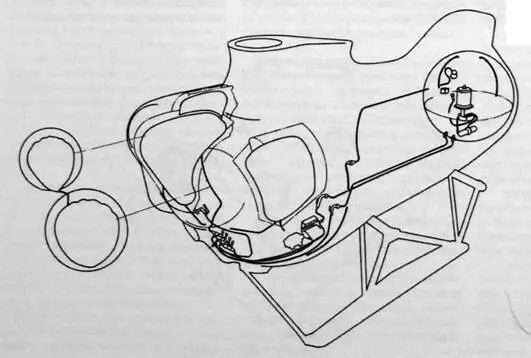

Уравнительная и заместительная системы “Pisces-7”

Для компенсации изменения плавучести при маневрировании по глубине использовалась уравнительная система, работающая по принципу рыбьего пузыря. Масло из прочной уравнительной цистерны, давление в которой близко к атмосферному, подавалось насосом в три эластичные резиновые емкости, размещенные в междубортном пространстве, увеличивая тем самым плавучий объем аппарата при неизменной весовой нагрузке, либо, под действием забортного давления на эти эластичные емкости, масло перепускалось обратно в уравнительную цистерну.

Оригинальной являлась воздушномасляная дифферентная система, в которой масло из той же уравнительной цистерны и тем же насосом перегонялось в эластичные емкости носовых прочных дифферентных цистерн, заполненных воздухом под давлением и расположенных побортно. Обратно в кормовую уравнительную цистерну масло отжималось воздухом, при этом обеспечивался необходимый дифферент. Привлекательность этой системы была в простоте и надежности, однако ее эффективность по сравнению с отечественной ртутно-масляной сомнительна. Масляный насос уравнительной системы с электроприводом постоянного тока был установлен в верхней сухой части уравнительной цистерны. Вся арматура управления была ручной и располагалась в прочном корпусе, поэтому большое количество проходов масляных труб через стенки прочного корпуса снижало надежность ГА в эксплуатации.

Группа специалистов СПМБМ “Малахит", участвовавшая в изучении ГА “Pisces-7“ в 1975 г., слепа направо: Ю.Я.Матесов, Б.С.Шкляревский, Е.Н.Шаннхин, М.В.Лабинский, В.И.Коковицын

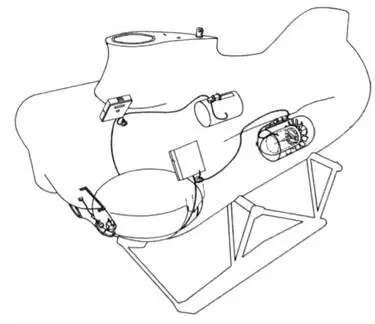

Движительно-рулевой комплекс с электроприводом

В носовой оконечности был установлен простейший исполнительный орган манипуляторного устройства с гидравлическим управлением из прочного корпуса. Исполнительный орган обеспечивал взятие проб грунта и предметов весом до 40 кГс и остропку предметов на грунте.

Система погружения-всплытия имела три безкингстонных балластных цистерны, на каждой из которых стояло по клапану вентиляции с ручным приводом из прочного корпуса и электромагнитный клапан продувания воздухом высокого давления. Управление клапанами продувания осуществлялось из прочного корпуса.

Электроэнергетическая установка состояла из двух аккумуляторных батарей, размещенных в двух заполненных маслом стеклопластиковых герметичных контейнерах в междубортном пространстве.

Для выравнивания давления с забортным в контейнерах аккумуляторных батарей и внутренних полостях труб несущей рамы, заполненных маслом, была предусмотрена централизованная система компенсации давления. Она состояла из двух эластичных емкостей, заполненных маслом, сборного бачка и соединительных трубопроводов. Газы, выделяющиеся при разрядке батарей, должны были собираться в этом бачке и через автоматический клапан выпускаться наружу. Такая централизованная система увеличивала надежность работы ГА в целом, в отличие от разрозненных компенсационных средств, принятых на отечественных аппаратах.

Система жизнеобеспечения состояла из кислородных баллонов с арматурой, угольных фильтров, контейнеров с гидроксидом лития и электровентилятора. Контрольно-измерительные приборы системы обеспечивали контроль концентрации кислорода и углекислого газа, температуры, давления и влажности воздуха в прочном корпусе.

Движительный комплекс состоял из двух бортовых винтов в насадках. Приводной погружной электродвигатель постоянного тока и планетарный редуктор каждого винта были расположены в капсуле, являющейся продолжением ступицы винта. Капсулы были заполнены маслом и имели индивидуальную компенсацию давления. Насадки были снабжены аварийным гидравлическим устройством отсекания кабеля и отдачи движителей. Пускорегулирующая аппаратура каждого двигателя была размещена в прочном корпусе и обеспечивала реверс и трехступенчатую регулировку двигателя по оборотам.

Для обеспечения безопасной эксплуатации на ГА была предусмотрена система сброса аварийного балласта и выступающих частей. Сброс свинцового аварийного балласта производился ручным приводом из прочного корпуса. Для сброса выступающих частей – движителей и исполнительного органа манипуляторного устройства – была предусмотрена аварийная гидросистема с ручным насосом в прочном корпусе и исполнительными гидроцилиндрами на сбрасываемых устройствах.

Группа из семи ведущих специалистов бюро, которую довелось возглавить мне, в течение 10 дней знакомилась с "Pisces" и его эксплуатационной технической документацией. В завершение каждым участником группы были составлены технические отчеты по своей специализации. Обобщение этих отчетов позволило специалистам "творческой мастерской" главного конструктора Ю.К.Сапожкова произвести сравнительный анализ эксплуатационно-технических характеристик канадского ГА и отечественных "Север-2" и "Поиск-2", а также технических характеристик зарубежных и отечественных образцов комплектующей глубоководной техники 70-х гг.

Результаты сравнительного анализа позволили сделать ряд выводов.

По отечественным ГА в целом:

– большие подъемный вес и главные размерения аппаратов требовали судно-носитель большего водоизмещения, осложняя этим эксплуатацию;

– большой запас водоизмещения на модернизацию, входящий в полезную нагрузку, позволял устанавливать большее количество исследовательского оборудования и увеличивать состав экипажа до четырех человек;

– бортовые системы и устройства за одно погружение обеспечивали получение большего объема исследовательской информации лучшего качества;

– управление ГА экипажем было более простым и безопасным, благодаря наличию бортовой системы дистанционного и автоматического управления и дублированию аварийных средств жизнеобеспечения, связи и всплытия;
