Евгений Шанихин - Глубоководные аппараты (вехи глубоководной тематики)

Для выполнения подводно-технических работ предусматривалась разработка и установка на ГА выдвижного электрогидравлического копирующего манипуляторного устройства, имеющего один полутораметровый исполнительный орган с шестью степенями свободы и поворотный грузовой лоток со сменным инструментом. Оно было установлено в сквозной вертикальной шахте за прочным корпусом и должно было выполнять в пределах обслуживаемой зоны работы, предусматриваемые по проект. 1832.

Управление манипуляторным устройством предусматривалось производить задающим органом с поста помощника командира по НИР. При этом ГА ставился на подводные якоря.

Опять “творческая мастерская” главного конструктора Ю.К.Сапожкова, поддержанная наблюдением ВМФ, вынуждена была пойти на риск введения в проект 1906 более 90% принципиально новых для отечественного подводного кораблестроения технических решений, не подтвержденных опытом эксплуатации. Их успешная реализация в значительной степени зависела от большого количества соисполнителей проекта – разработчиков и поставщиков уникальных материалов и опытных образцов комплектующего оборудования ГА.

С участием институтов ВМФ большой объем исследовательских работ был выполнен специалистами базовых институтов Минсудпрома и других министерств страны.

По рекомендациям ЦНИИ им. акад. А.Н.Крылова, ЦНИИ “Прометей”, ЦНИИ ТС корпусниками бюро под руководством А.П.Правдинского была проведена оптимизация расчетов прочного и легкого корпуса по весовым и прочностным характеристикам и разработан конструктивный чертеж корпуса аппарата и рабочие чертежи маломасштабных моделей для испытаний в камере высокого давления.

Предварительные данные по физическим свойствам “рафинат-риформинга” и сферопластика, полученные от ВНИФТРИ и ЦНИИ ТС, позволили статикам проектного отдела бюро под руководством Ю.Н.Кормилицына выполнить расчеты нагрузки масс, плавучести и остойчивости “Поиска-6”, разработать методику оценки величин переменных грузов при погружении и всплытии, схему отсеков и цистерн и чертежи общего расположения.

Модельные испытания в бассейне и аэродинамической трубе ЦНИИ им. акад А.Н.Крылова позволили оценить предварительные динамические характеристики ГА, по которым динамикам проектного отдела бюро был выбран оптимальный состав движительно-рулевого комплекса и определены необходимые характеристики движителей. Это позволило выдать ЦКБ “Винт” частное техническое задание на разработку движительно-рулевых колонок и получить от главного конструктора колонок Н.С.Аврашкова ожидаемые весогабаритные характеристики.

Специалисты-системщики бюро с привлечением контрагентов произвели необходимые расчеты и разработали принципиальные схемы бортовых систем, выдав частные технические задания на разработку комплектующих устройств и арматуры.

Электрики бюро с привлечением ЦНИИ СЭТ и контрагентов произвели необходимые расчеты и разработали схему электроэнергетической системы и канализации тока и схему наружного освещения ГА, выдав частные технические задания на разработку погружных электродвигателей и статических электропреобразователей, кабельных вводов и разъемов высокого давления, забортных световых приборов с лампами накаливания и вспышками.

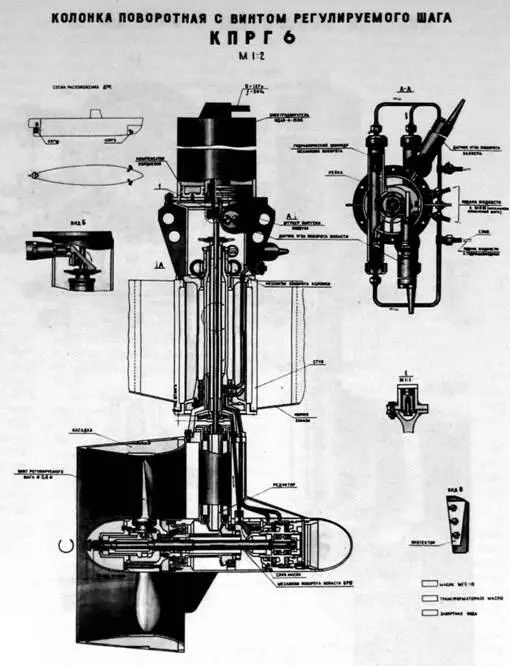

Кормовая движительно- рулевая колонка

Электронщики бюро с привлечением ЦНИИ “Морфизприбор”, КБ “Связьморпроект”, БЭМИ, ЦНИИ “Аврора” и институтов ВМФ определили состав и, по предварительным данным контрагентов, разработали схемы средств гидроакустики, навигации, радиосвязи, дистанционного и автоматического управления и научно-исследовательского оборудования.

Специалисты бюро по устройствам под руководством А.Д.Озерова произвели необходимые расчеты и разработали оригинальные конструкции спускоподъемного, буксирного, якорного и швартовного устройств, входного люка и иллюминаторов.

Специалисты опытного производства под руководством А.А.Танклевского разработали оригинальные конструкции и рабочие чертежи опытных образцов аварийных устройств для стендовых испытаний и камеры высокого давления.

В группе главного конструктора разработали перечень опытно-конструкторских и научно-исследовательских работ, перечень основных тактико-технических элементов ГА и требования к его судну-носителю.

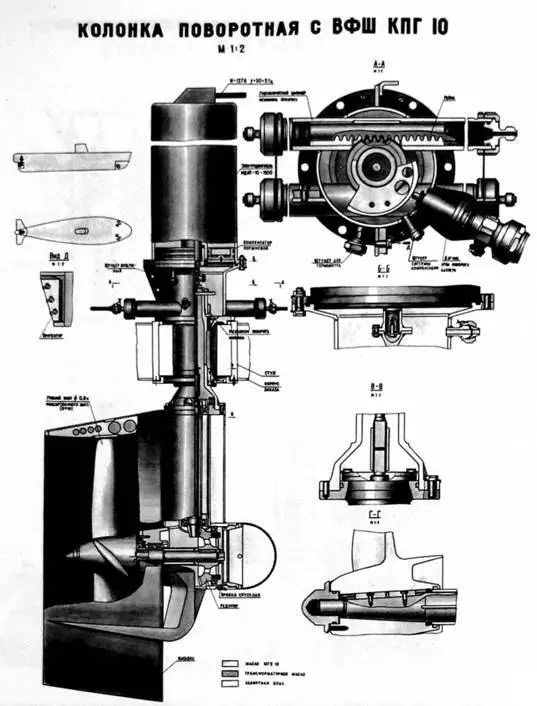

Носовая движительно-рулевая колонка

В июне 1968 г. эскизный проект 1906 в двух вариантах, с жидким и твердым легковесным заполнителем, был завершен, рассмотрен и одобрен базовыми институтами отрасли и институтами ВМФ и утвержден совместным решением Минсудпрома и ВМФ.

Этим решением были утверждены основные тактико-технические элементы ГА “Поиск-6”, и бюро было предписано разрабатывать технический проект также в двух вариантах, с жидким и твердым заполнителем объемов плавучести.

Отсутствие технических проектов комплектующего оборудования и материалов тормозило разработку технического проекта 1906. Неоднократные обращения главного конструктора проекта и руководства бюро в главные управления министерств предприятий-соисполнителей не давали необходимых результатов. Только доклады министру судостроительной промышленности и Председателю комиссии Президиума Совета Министров по военно-промышленным вопросам (ВПК) сдвинули дело с мертвой точки.

Решением коллегии Минсудпрома в октябре 1969 г. был образован Совет директоров предприятий-соисполнителей по проектам глубоководной тематики под председательством начальника бюро П.П.Пустынцева, а ВПК поручила оперативной группе в составе министров отраслей промышленности предприятий-соисполнителей регулярно рассматривать состояние работ по проектам глубоководной тематики. Правительственный контроль возымел действие, и бюро по полученным от соисполнителей данным их технических проектов уже к концу года завершило разработку материалов технического проекта 1906 и разослало их базовым институтам Минсудпрома и ВМФ на заключение.

Проект 1906, как и 1832-й, не был подтвержден модельными испытаниями прочного корпуса в ЦНИИ им. акад. А.Н.Крылова, по причине непоставки необходимых моделей заводом “Красное Сормово”, а также проектами погружных электропреобразователей КБ завода “Электровыпрямитель”, электродвигателей КБ завода “Электросила”, погружных электрических аккумуляторов и погружного насосного агрегата системы гидравлики ЦНИИ АГ. Плохо обстояло дело и у заказчика с разработкой проектов научно-исследовательского оборудования.
