Евгений Шанихин - Глубоководные аппараты (вехи глубоководной тематики)

Проект был представлен двумя вариантами ГА: с жидким и твердым заполнителем объемов плавучести. Учитывая состояние работ по промышленному освоению сферопластика, коллегия Минсудпрома и Управление ПСС ВМФ рекомендовали к строительству вариант с жидким заполнителем. Совместным решением в феврале 1970 г. Минсудпром и ВМФ утвердили материалы технического проекта 1906 к строительству опытного ГА “Поиск-6” в варианте с жидким заполнителем объемов плавучести. Вариант со сферопластиком был отложен до лучших времен, когда прояснится обстановка с промышленным производством сферопластика по темам “Жемчуг“ и “Глубина”.

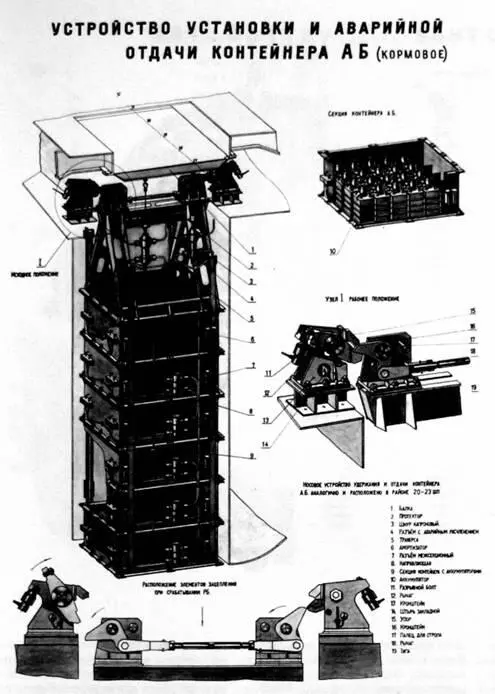

Контейнер аккумуляторных батарей

Проектом предусматривалась установка целого ряда опытных и макетных образцов радиоэлектронного и научно-исследовательского оборудования, находящегося в разработке.

В числе опытных образцов были навигационный комплекс “Мста-6”, навигационная гидроакустическая система “Экватор-1”, станция звукоподводной связи “Протей-6”, антенно-фидерное устройство “Бук-6”, телевизионная камерная установка “Шар-6” и оптический комплекс “Глаз-ГА”. К образцам, изготовленным по документации опытных, но принятых на вооружение в составе ГА “Поиск-2”, относились глубоководная стереофотоустановка “Колва-6”, измеритель глубины КАД-1, измеритель скорости звука в воде "Градиент-6”, автоматический маятниковый прибор АМП и регистрирующее устройство ЭРА. К макетным образцам относились гидрологическая система “Шалар-6”, измеритель радиоактивности “Аралия-6”, гравиметр “Чета-Б”.

С марта 1970 г. бюро по заказу Ново-Адмиралтейского завода приступило к разработке рабочей конструкторской документации проекта 1906.

Отработка общего расположения оборудования, трубопроводов и кабельных трасс в прочном корпусе ГА проводилась на натурном деревянном макете в макетной мастерской бюро и была принята макетной комиссией, состоявшей из экипажа, представителей институтов ВМФ и промышленности. На натурных стендах опытного производства отрабатывались опытные образцы судовых устройств, а в построенной малой камере высокого давления (650 кГс/см² ) проводились испытания опытных образцов комплектующего оборудования, разрабатываемого контрагентами, соисполнителями проекта.

Наблюдение от ВМФ за разработкой рабочей конструкторской и эксплуатационной документации было поручено военному представительству ВП 289 МО. Старшим наблюдающим по проекту 1906 был назначен О.В.Корытов.

Графиком работ в бюро предусматривалось завершить выпуск рабочей конструкторской документации проекта 1906 в конце 1970 г. Однако предписанная приказом Минсудпрома передача проектов глубоководной тематики в ЦПБ “Волна”, начавшаяся с сентября, сбила рабочий ритм и повлияла на качество документации. Тем не менее к концу года комплект рабочих чертежей был отгружен заводу-строителю, и все материалы проекта 1906 вместе с контрагентскими договорами были переданы в ЦПБ “Волна”.

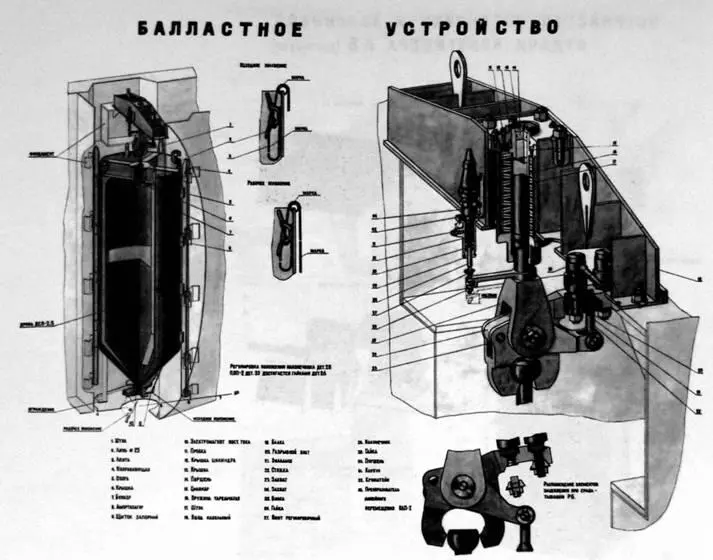

Бункер с дробью

В июле 1971 г. откорректированные материалы проекта 1906 были рассмотрены ГУК ВМФ и утверждены совместным решением ВМФ и Минсудпрома. В том же году по договору с заводом-строителем была откорректирована рабочая конструкторская документация, и бюро приступило к разработке эксплуатационной технической документации.

Наблюдение от ВМФ за разработкой и корректировкой рабочей и эксплуатационной конструкторской документации в бюро было поручено военному представительству ВП 243 МО. Старший наблюдающий по проекту 1906 О.В Корытов из ВП 289 был переведен в ВП 243.

Учитывая сложность будущей эксплуатации ГА, проектанты под руководством главного конструктора проекта в 1972 г. разработали единую инструкцию по управлению ГА, а специалисты сектора эксплуатации и надежности ГА.Дорожко разработали перечень поверочных и регламентных работ.

Корпусники сектора прочности совместно со специалистами ЦНИИ им. акад. А.Н.Крылова определили порядок проведения гидравлических испытаний прочного корпуса и необходимый комплект его масштабных моделей для изучения напряженного состояния прочного корпуса в камере высокого давления. По результатам отработки ЦНИИ ТС типовых стеклопластиковых узлов перевыпустили рабочие чертежи легкого корпуса ГА и разработали чертежи масштабных моделей прочного корпуса.

Системщики разработали новые схемы бензиновой системы плавучести и азотной системы замещения бензина, обеспечившие сокращение времени заправки и откачки бензина и исключившие пролив бензина на палубу ГА. По результатам сдачи опытного “Поиска-2” разработали новую схему системы компенсации движительно-рулевых колонок, исключающую обводнение масла в их полостях. Специалисты отделов устройств вели активную работу по привязке вновь разрабатываемых контрагентами устройств к системам и устройствам ГА. Электрики по результатам разработок контрагентского оборудования проводили корректировку схем электроэнергетической системы ГА, систем гидроакустики, навигации, связи, телевидения, автоматического управления и научно-исследовательского оборудования.

Для корректировки чертежей общего расположения оборудования в прочном корпусе по моему предложению впервые в бюро был применен метод объемного проектирования на масштабном макете. Макет прочного корпуса был изготовлен из прозрачного оргстекла, а комплектующее оборудование – из пенопласта в масштабе 1:5. Такой метод объемного проектирования позволял оперативно отслеживать все изменения и наглядно варьировать размещение оборудования и кабельных трасс, добиваясь их оптимальной компоновки в помещениях прочного корпуса.

По результатам работы хозяев помещений легкого и прочного корпуса производственными подразделениями производился перевыпуск чертежей установки оборудования и прокладки кабеля.

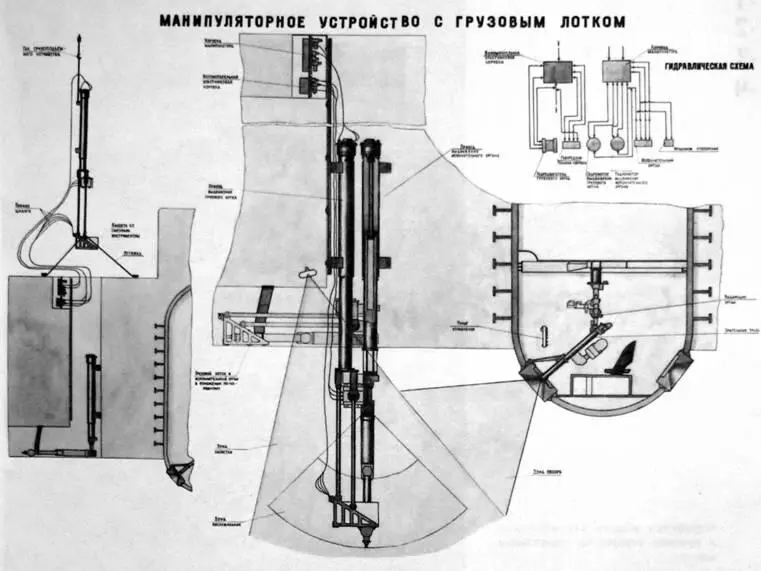

Манипуляторное устройство

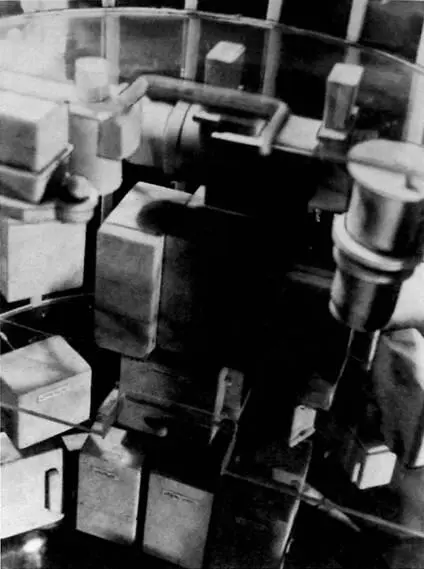

Отработка общего расположения в прочном корпусе на масштабном макете

Специалисты “творческой мастерской” совместно с производственными подразделениями специализаций прорабатывали способы использования ГА, вели отработку его базирования и транспортировки при испытаниях и опытной эксплуатации, разрабатывали программы испытаний и опытной эксплуатации ГА.
