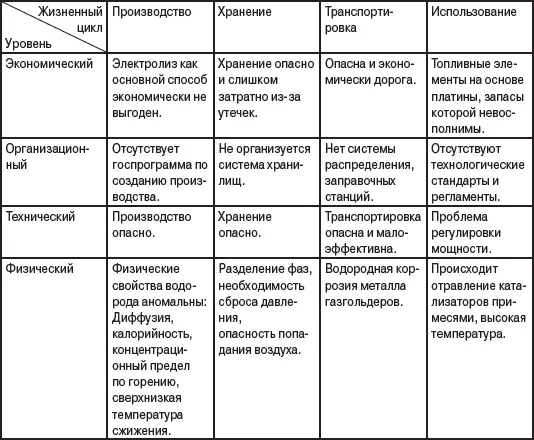

Таблица 3. Систематизация проблем водородной энергетики

Можно увидеть, что одна и та же проблема характерна для хранения и транспортировки водорода. Это проблема безопасности. Хранение и транспортировку даже можно было бы объединить в одно, если бы не некоторые различия. Например, водород уже успешно хранится в подземных «резервуарах» со стенками из мокрой глины. Оказывается, в таких условиях водород мало диффундирует из резервуара, так как плохо растворяется в воде. К тому же для подземных хранилищ снимается проблема компактности (по крайне мере, она не стоит так остро). Хранить под землёй водород можно при обычных давлениях, а не при сверхвысоких. Кроме того, для хранения газообразного водорода применяют газгольдеры, естественные подземные резервуары (водоносные породы, выработанные месторождения нефти и газа), хранилища, созданные подземными атомными взрывами.

Широкое распространение получило хранение газообразного водорода в газгольдерах с водяным бассейном (мокрые газгольдеры), поршневых газгольдерах постоянного давления (сухие газгольдеры), газгольдерах постоянного объёма (ёмкости высокого давления). Для хранения малых количеств водорода используют баллоны.

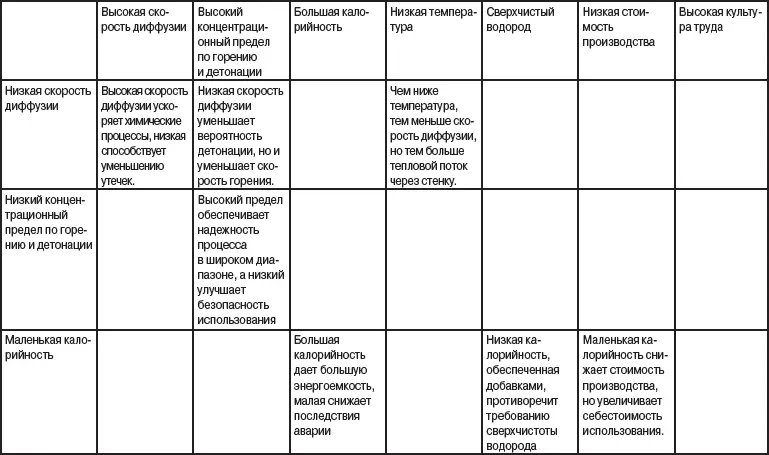

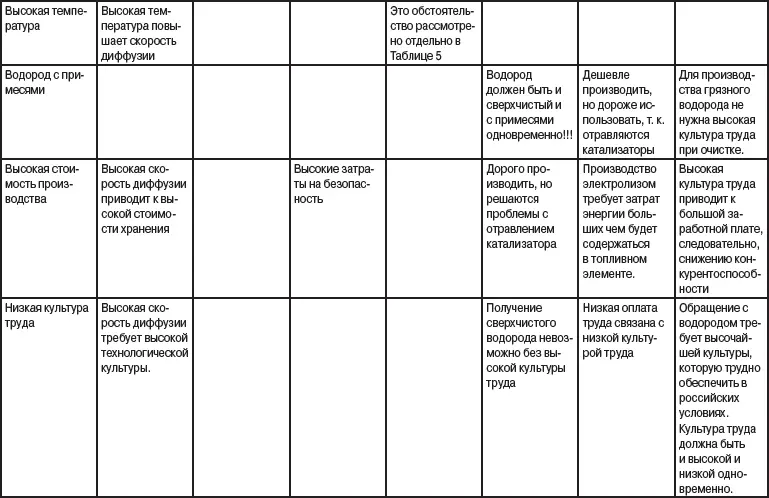

Таблица 4. Системные противоречия водородной энергетики

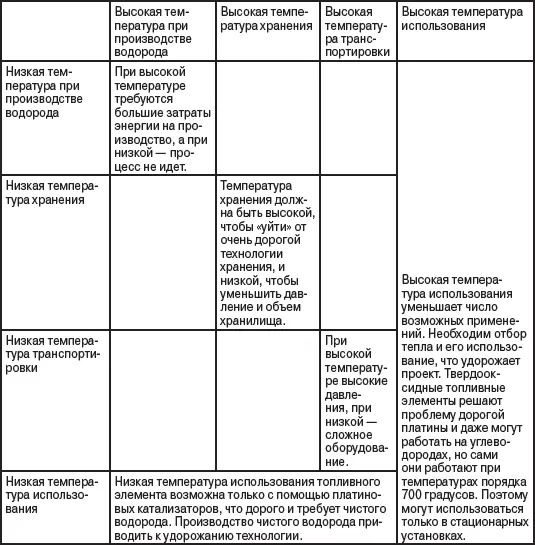

Таблица 5. Температурные противоречия использования водорода

Следует иметь в виду, что мокрые, а также сухие (поршневые) газгольдеры сварной конструкции не обладают достаточной герметичностью. Согласно техническим условиям допускается утечка водорода при нормальной эксплуатации мокрых газгольдеров вместимостью до 3 000 м3 — около 1,65 %, а вместимостью от 3 000 м3 и более — около 1,1 % в сутки (считая на номинальный объём газгольдера).

Как правило, хранение и перевозку осуществляют «мокрым» способом. Что это значит? В цистерне находится некоторое количество воды. Оказывается, водород связывается с водой (растворяется) и более безопасен. Так может быть, просто, хранить водород в воде? Нет! В воде водорода растворяется немного. Но правильное направление мысли найдено: это методы физического или химического связывания водорода. Тогда он будет и при низком давлении и при высоком одновременно. Он будет более безопасен, так как для взрыва или возгорания его ещё сначала нужно высвободить из связанного состояния. Более того, практически до минимума упадет величина диффузии, а с ней и утечки водорода. Транспортировка станет безопасна и экономически выгодна. Можно будет создать систему заправочных станций, которые будут продавать сразу готовые к употреблению аккумуляторы водорода. Не нужно будет сбрасывать давление, снижать температуру, бороться с коррозией. Удивительно, но одно единственное решение разрубает Гордиев узел проблем. Правда, ещё остаются проблемы производства и проблемы использования водорода. Кроме того и само решение ещё не найдено, это только направление его поиска. Но «свет в конце туннеля» уже замаячил.

Физические методы связывания основаны на использовании микросфер и микрокапилляров. В них водород может при обычных условиях находится под огромными давлениями — порядка 1 000 атмосфер [98] Патент Российской Федерации RU2267694, Аккумулирование водорода в капиллярных структурах — А. Ф. Чабак. См. также по проблематике: Троценко Н. М., Чабак А. Ф., Косяков В. Н., Алексеев П. Н., Бочагин Ф. С. Некоторые возможности атомно-водородной энергетики // Альтернативная энергетика и экология, 2007. № 3 (47). — С. 106–108. . В микрокапиллярных матрицах водород может находиться при плотностях, равных и даже превышающих плотность жидкого водорода.

Возможность получения водорода различными способами является одним из важных преимуществ водородной энергетики. К ним относятся:

1. Паровая конверсия метана и природного газа.

2. Газификация угля.

3. Электролиз воды.

4. Пиролиз.

5. Частичное окисление.

6. Биотехнологии.

В данный момент наиболее доступным и дешёвым процессом является паровая конверсия. Согласно прогнозам, она будет использоваться в начальной стадии перехода к водородной экономике для упрощения преодоления проблемы «замкнутого круга», когда из-за отсутствия инфраструктуры нет спроса на водородные автомобили, а из-за отсутствия водородных автомобилей не строится инфраструктура. В долгосрочной перспективе, однако, необходим переход на возобновляемые источники энергии, так как одной из главных целей внедрения водородной энергетики является снижение выброса парниковых газов. Такими источниками могут быть энергия ветра или солнечная энергия, позволяющая проводить электролиз воды.

Удобным промышленным способом получения чистого водорода является электролиз его из воды. Однако он экономически невыгоден, так как требует слишком много электроэнергии. Другие способы, связанные с газификацией углеводородов, требуют высокой температуры и получающийся водород содержит примеси СО и СО2, которые даже в очень малых количествах отравляют катализатор из платины. Обостряем противоречие. Значит, водород должен быть получен даром! Без затрат электричества и без газификации углеводородов. Как такое возможно? Это значит, что его нужно получать там, где он является лишним, опасным побочным продуктом! На АЭС — атомных электростанциях. Ядерные реакции, протекающие в реакторе, сопровождаются образованием водорода. Кроме того очень дешёвое тепло позволяет производить водород из метана и воды с помощью адиабатической паровой конверсии [99] Столяревский А. Я. Хемотермические технологии аккумулирования энергии ядерных энергоисточников. Дис. … д-ра тех. наук, 2009. . Термическая диссоциация воды может осуществляться при температуре 3 000 °C. В то же время использование энергии деления ядер позволяет получить чистый водород уже при температурах 1 000 — 1 200 °C. Кислород же при этом связывается в различные оксиды урана.

Использование неорганических мембран из палладиевых сплавов для очистки водорода позволяет получить водород с чистотой > 99,9999 %.

Осталась проблема использования водорода. Её решением является открытая очень давно электрохимическая реакция, идущая с образованием воды. Топливный элемент (электрохимический генератор) — устройство, которое преобразует химическую энергию топлива (водорода) в электрическую в процессе электрохимической реакции напрямую. В отличие от традиционных технологий, при которых используется сжигание твёрдого, жидкого и газообразного топлива! Прямое электрохимическое преобразование топлива очень эффективно и привлекательно с точки зрения экологии, поскольку в процессе работы выделяется минимальное количество загрязняющих веществ, а также отсутствуют сильные шумы и вибрации.
