Юрий Веремеев - Мины вчера, сегодня, завтра

Мины «Гревел» укладывали в кассетные авиабомбы типа SUU-41B/A, в количестве от 1470 до 7500 штук, в зависимости от конкретной марки мины и заливали фреоном, игравшим роль предохранителя. После выбрасывания мин из кассет фреон испаряется и мины становятся чувствительными к надавливанию. Когда ступня человека или животного наступает на мешочек, ВВ сдавливается между пластинок и происходит взрыв, причиняющий ранение стопе.

Но эффективность этой мины оказалась невелика, также как и мины «Фрагмакорд», являвшейся отрезком детонирующего шнура с надетыми на него металлическими кольцами.

Вскоре на вооружение поступила малогабаритная фугасная противопехотная мина BLU-43/B «Dragontooth» (}убы дракона) — аналог советской мины ПФМ-1. В одной кассете помещались 78 мин. В контейнеры по бортам вертолета подвешивали до 80 кассет (6240 мин). Минирование производилось путем выстреливания мин из кассет. С целью исключения случайного подрыва на этих минах своих солдат, они были оснащены системой самоликвидации, обеспечивавший взрыв мины по истечении сданного срока.

Вслед за ней армия США во Вьетнаме получила мину BLU 42/В, которая также устанавливалась с помощью самолетов или вертолетов.

Арабо-израильские войны, происходившие в 1956, 1967, 1973 годах тоже показали, что в современных боевых действиях мины, при умелом использовании, способны обеспечивать значительные результаты.

Так, в 1956 году в бою возле Аим Агела израильская рота на полугусеничных бронетранспортерах попала на минное поле. Половина машин подорвалась на минах. Остальные БТР, потерявшие способность к маневру, арабы расстреляли из противотанковых орудий. В 1967 году израильское наступление в районе Ум Катаха было остановлено практически одними только минами египтян.

В 1973 году уже египетская 25-я бронетанковая бригада оказалась зажатой между минным полем и позициями противотанковых средств израильтян, вследствие чего была уничтожена. Потери составили 86 танков и все бронетранспортеры.

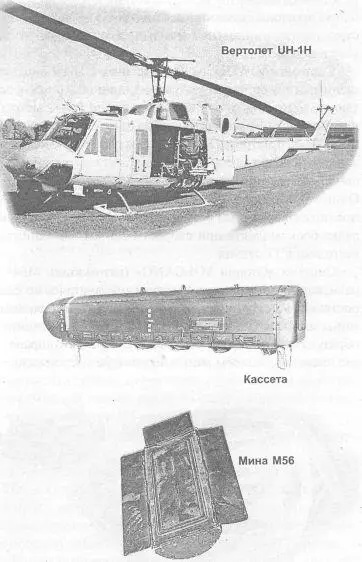

Началом нового этапа в развитии минного оружия следует считать 1973 год, когда на вооружение армии США поступила первая полноценная вертолетная система дистанционного минирования М56. Она включала в себя вертолет UH-1H с двумя подвешенными к нему бомбовыми кассетами. В одной кассете помещались 80 противотанковых мин М56.

К 1975 году в США разработали целый ряд систем дистанционного минирования, объединенных позже в семейство FASCAM. Это семейство уже являлось неотъемлемой частью систем оружия, используемых по концепции воздушно-наземной операции.

В семейство FASCAM вошли следующие системы дистанционного минирования: ADAM; Gator; GEMSS (снята с вооружения); MOPMS; RAAM; VOLCANO.

Согласно концепции воздушно-наземной операции минному оружию отводится весьма значительная роль в сдерживании наступающего противника и нанесении ему серьезных потерь.

На дальних подступах противника встречают мины, установленные авиационной системой минирования «Gator» (на дальностях от 2500 км), затем в дело вступает вертолетная система дистанционного минирования AIR VOLCANO.

На расстоянии 24–18 км от линии боевого соприкосновения минные поля выставляют артиллерийские системы минирования ADAM и RAAM.

Непосредственно в зоне боевого соприкосновения подключаются наземные системы дистанционного минирования Ground VOLCANO и GEMSS. Наконец, с помощью системы MOPMS обороняющиеся подразделения выстреливают мины перед атакующими подразделениями противника.

Авиационная система дистанционного минирования «Gator» включает в себя бомбовые кассеты CBU-Н9/В, в которых размещены противотанковые мины BLU-91/B (72 штуки) и противопехотные мины BLU-92/В (22 штуки).

Доставку кассет с минами к месту минирования производят самолеты тактической авиации типов А-6 «Intruder», А-7 «Corsair», А-10 «Thunderbolt», AV-8B «Harrier», F-4 «Phantom», F-15 «Eagle», F-16 «Fighting Falcon», F-18 «Hornet», F-111, а также стратегические бомбардировщики B-52 «Stratofortress». Дальность минирования ограничивается только радиусом боевого действия самолета-носителя.

Через 2 минуты с момента раскрытия кассеты мины становятся в боевое положение. Время боевой работы мин устанавливается при подготовке кассет к подвеске на самолет и может составлять 4 часа, 48 часов или 15 суток (360 часов). По истечении времени боевой работы происходит самоликвидация мин путем подрыва.

Минное поле системы «Gator», при расходовании 6 кассет (432 противотанковые и 132 противопехотные мины), имеет средний размер 200 × 650 метров.

Противотанковые мины BLU-91/B противоднищевые, кумулятивного действия, с магнитным датчиком цели. Противопехотные мины BLU-92/B осколочные, натяжного действия.

Система дистанционного минирования VOLCANO существует в двух вариантах: 1) Air VOLCANO (воздушная) и 2) Ground VOLCANO (наземная). Т. е. она может быть установлена, во-первых, на вертолете UH-60A «Blackhawk» и, во-вторых, на любом 5-тонном грузовике, гусеничном транспортере М548, тяжелом многоцелевом тактическом грузовике (НЕМТТ), на контейнеровозе (PLS).

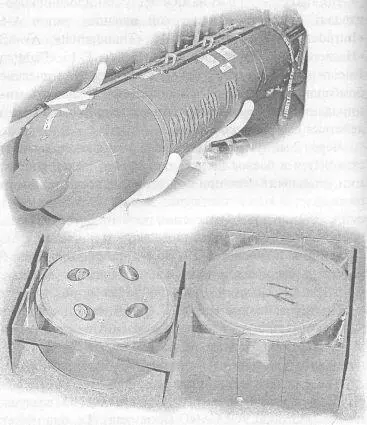

Кассета системы «Gator» и мины BLU-92/B (слева), BLU-91/B

Компоненты системы дистанционнго минирования «Air VOLCANO»

Эта система использует модифицированные мины системы «Gator», которые в данном случае именуются VOLCANO (и противотанковые, и противопехотные). Их укладывают в минные кассеты М87 и М87А1. Кассета М87 снаряжена пятью противотанковыми минами и одной противопехотной. Кассета М87А1 снаряжена шестью противотанковыми минами, а противопехотных мин в ней нет.

Система «Air VOLCANO» (вертолет UH-60 с подвешенными по бортам 4 модулями), двигаясь со скоростью от 37 до 220 км/час, на высоте около 1,5–2 метров, выбрасывает мины влево и вправо от оси полета на дальность 37–70 метров. При этом образуется двухполосное минное поле шириной 140 метров (ширина одной полосы 33 метра, промежуток между полосами 74 метра). Одним боекомплектом вертолет может выложить минное поле со средними размерами 557 × 320 метров. Выкладка боекомплекта при скорости 220 км/час занимает всего лишь 17 секунд.

Система «Ground VOLCANO» (автомобиль М548 с размещенными в кузове 4 модулями), двигаясь со скоростью от 9 до 100 км/час, выбрасывает (выстреливает) мины из кассет на удаление 25–60 метров от машины, образуя слева и справа (две кассеты стреляют вправо, а две влево) две полосы мин, шириной 35 метров каждая.

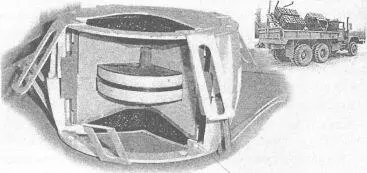

Система дистанционного минирования «Ground VOLCANO»
