Система дистанционного минирования «RAAM»

Свободный промежуток между полосами 50 метров. Один боекомплект раскладчика позволяет выставить минное поле длиной 1108 и шириной 120 метров.

В обоих вариантах системы мины переводятся в боевое положение через 2 минуты 30 секунд после выстреливания из кассеты, время боевой работы мин задается перед началом минирования и может составлять 4 часа, 48 часов, 360 часов (15 суток).

Система дистанционного минирования RAAM (ранее именовалась также ADATM).

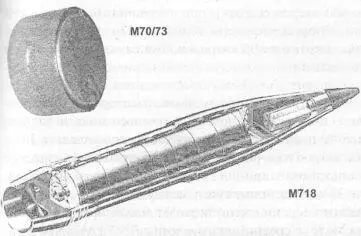

Она представляет собой 155-мм гаубичный снаряд М718, в котором находятся 9 противотанковых кумулятивных мин типа М70 или М73. Мины одинаковы по конструкции и различаются между собой лишь сроком боевой работы (М70 — 4 часа, М73 — 48 часов).

Мины выбрасываются из снаряда на нисходящей части его траектории (посредством подрыва вышибного заряда) и рассеиваются на местности, с удалением — до 600 метров от точки прицеливания. В зависимости от требуемой плотности минного поля, в это место выпускают от 6 до 96 снарядов. Тем самым вокруг точки прицеливания создается так называемый модуль минного поля.

В зависимости от крутизны траектории полета снаряда, получаемой плотности минного поля и расхода снарядов, размер минного поля может составлять 200 × 200 метров или 400 × 400 метров. Наибольшее удаление выставляемого минного поля от позиций артиллерийских орудий определяется дальнобойностью гаубиц и составляет 17,5 км для гаубицы М109 и 17,74 км для гаубицы М198. Противотанковые мины М70 и М73 противоднищевые, кумулятивного действия.

Система дистанционного минирования ADAM отличается от RAAM тем, что в такой же 155-мм снаряд М692 вложены 36 противопехотных мин М67 или М72. Мины одинаковы по конструкции, имеют сегментообразный вид и различаются между собой лишь сроком боевой работы (М67 — 4 часа, М72 — 48 часов).

Переносная система дистанционного минирования MOPMS, это аббревиатура названия системы М131 «Modular Pack Mine System», что означает «Модульная контейнерная система минирования». Она представляет собой переносной контейнер, в котором размещены 7 кассет с минами. В каждой кассете 3 мины (всего в контейнере 21 мина: 17 противотанковых мин М78 и 4 противопехотные мины М77.

Кассеты в контейнере размещены таким образом, что при поступлении электрического импульса с пульта управления мины разбрасываются на местности, образуя полуокружность с радиусом 35 метров. Эта зона считается боевым модулем минного поля системы MOPMS (21 мина).

Мины можно устанавливать, используя блок дистанционного управления (RCU) М71 или электронное устройство введения. Как только мины установлены, они не могут быть восстановлены или использоваться вторично. Если же мины не выставлены, то контейнер может быть разоружен и восстановлен для более позднего использования.

Пульт управления RCU может переключать 4-часовое время боевой работы мин три раза, для полной продолжительности работы около 13 часов.

Мины с 4-часовым временем боевой работы начнут самоликвидироваться через промежуток времени в 3 часа 12 минут. Все активные мины должны самоликвидироваться в пределах 3 часов от начального запуска, либо последнего переключения. Эта особенность позволяет держать минное поле в боевом положении от 4 до 13 часов. RCU может также ликвидировать мины по команде, что дает возможность подразделению контратаковать либо отойти через минное поле по мере необходимости, не ожидая ранее установленного времени самоликвидации.

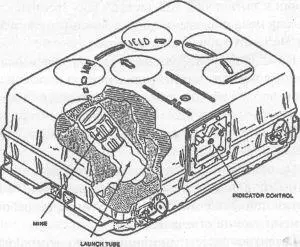

Модульная контейнерная система минирования М131

Один пульт RCU управляет до 15 контейнерами MOPMS (или группами контейнеров) на удалении от 300 до 1000 метров, через отдельные закодированные импульсом частоты. Закодированные частоты исключают любые радиодействия, направленные против системы.

Американская противопехотная мина М67/72 для системы дистанционного минирования

Армии ряда европейских стран в эти же годы разработали и внедрили в войска свои собственные системы сначала механизированной установки мин, а затем систем дистанционного минирования.

В СССР долгое время полагали, что преимущество в минном оружии, достигнутое в первой половине 1960-х годов, вполне обеспечивает войска. К гусеничному минному заградителю ГМЗ были добавлены его прицепной аналог ПМЗ-4 и вертолетная система минирования ВМР-2.

Однако эти системы были устройствами, приспособленными для механизированной выкладки обычных противотанковых мин ТМ-57 и ТМ-62, и требованиям времени уже не отвечали.

Развитие систем дистанционного минирования в СССР сильно запоздало, а стремление догнать США привело к копированию первых, не самых удачных американских систем и мин.

Это и мина ПФМ-1, точная копия очень скоро снятой с вооружения в США мины «Dragon Tooth»; и мина ПОM-1, поразительно напоминающая американскую HLU-42/B, противотанковые мины ПТМ-1 и ПТМ-3, копии образцов, так и не принятых на вооружение в США; это и комплект ПКМ, аналог первого варианта американской ручной системы минирования MOPMS; минный заградитель УМЗ является вариантом системы «Ground VOLCANO».

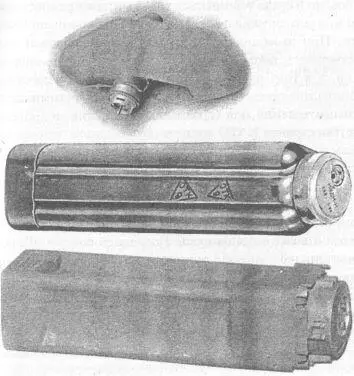

Советские мины (сверху вниз) ПФМ-1, ПТМ-1, ПТМ-3 для систем дистанционного минирования

Да и в иных советских системах дистанционного минирования («Ураган», ВСМ-1, КМГ-У) явно заметно влияние американских образцов.

Первой советской противопехотной миной дистанционного минирования самостоятельной разработки стала мина ПОМ-2.

С середины 1980-х годов не только четко обозначилось, но и стало усиливаться явное отставание советского минного оружия по сравнению с западными системами. При этом, наиболее существенным образом оно проявилось даже не в образцах мин и систем минирования, а в том, что в СССР так и не была разработана концепция применения мин в единстве с другими средствами ведения боя (сражения). Напротив, в США и других странах NATO минное оружие стало неотъемлемым элементом тактики, искусства ведения операций, следовательно, развивается комплексно и целенаправленно.

По мере снижения в СССР и в России военных расходов, развитие минного оружия резко замедлилось, а затем и вовсе остановилось. Последней советской противотанковой миной, принятой на вооружение, стала противоднищевая кумулятивная мина с магнитным взрывателем ТМ-89. Имеются также отдельные интересные разработки российских конструкторов, например, противовертолетная мина ПВМ.
