Владо Дамьяновски - CCTV. Библия видеонаблюдения. Цифровые и сетевые технологии

В офсетной печати вместо пикселов говорят точки (dots), но сути дела это не меняет, поскольку эти элементы невозможно разделить на более мелкие и получить при этом дополнительную значащую информацию об изображении, частью которого они являются. Проще говоря, в пикселах содержится элементарная информация о мельчайших деталях изображения, то есть информация о цвете и яркости пиксела. Применительно к телевидению мы говорим в данном случае о цветности ( chrominance ) и яркости (luminance) элемента изображения. Поскольку при отображении всего разнообразия цветов и теней мы ограничены набором первичных цветов, пикселы состоят из более мелких деталей, которые отражают определенное значение своих первичных цветов. Поэтому пикселы на самом деле не являются мельчайшими элементами изображения, однако только группа всех первичных элементов образует «полный» пиксел.

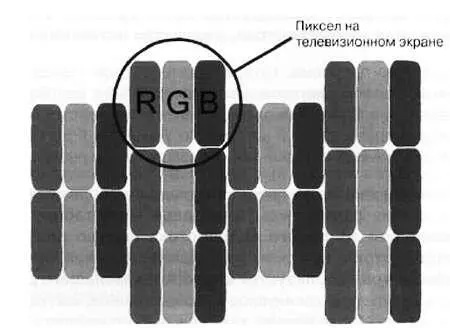

Рис. 9.46. Расположение пикселов RGB на стандартном телевизионном экране (смещение на половину пиксела по вертикали связано с чересстрочной разверткой)

А одинаковы ли пикселы, которые используются в цифровой фотографии, телевидении и печати? Это очень важный вопрос, которому мы уделим особое внимание. Нет, это пикселы разного рода. И в разнице между ними кроется множество ошибок и неточностей, которые возникают во многих сферах, связанных с обработкой изображения, одной из которых и является видеонаблюдение.

Как известно, в цветном телевидении используют цвета красного, зеленого и синего люминофора, чтобы имитировать все остальные цвета. С помощью трех первичных цветов (RGB) мы можем представить практически любой (почти любой) цвет, воспринимаемый человеческим глазом. При соответствующей интенсивности яркости красного, зеленого и синего люминофора мы также можем отобразить любую яркость пиксела (от белого до черного), в том числе и телесные цвета. На самом деле смешивание цветов происходит уже у нас в глазах, когда мы смотрим на пикселы с нормальной зрительной дистанции, которая настолько велика по сравнению с размером пикселов, что мы воспринимаем три первичные точки как одну точку результирующего цвета, полученную в результате аддитивного смешения цветов красного, зеленого и синего люминофора в пикселе.

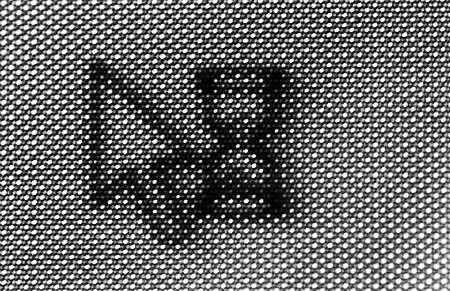

Рис. 9.47. Пример иного расположения элементов RGB, из которых состоит пикселы

В аналоговом телевидении, которым большинство из нас до сих пор пользуется, и, конечно же, в видеонаблюдении пикселы в качестве элементарных деталей присутствуют на обоих концах сложной цепи, в результате которой мы получаем изображение: на входе, т. е. в телекамере, и на выходе, т. е. на мониторе. В телекамерах применяются ПЗС-матрицы, у которых мельчайшие элементы — пикселы — состоят из красной, зеленой и синей компоненты. Эти цветовые компоненты пиксела реагируют на красную, зеленую и синюю часть спектра проецируемого изображения, генерируя электроны пропорционально количеству цвета этой цветовой компоненты пиксела проецируемого туда изображения. В трехматричных ПЗС-телекамерах свет разделяется на три цветовые группы светоделительной призмой, а затем каждая световая группа проецируется на соответствующую ПЗС-матрицу. Это означает, что для каждого первичного цвета имеется отдельная ПЗС-матрица. Трехматричные ПЗС-телекамеры дают качественный видеосигнал с прекрасной цветопередачей и высоким разрешением. К сожалению, трехматричные ПЗС-телекамеры редко используются в видеонаблюдении, так как они очень дороги и, как правило, более громоздки, чем их одноматричные аналоги, которые в основном и используются. В цветных одноматричных ПЗС-телекамерах каждый пиксел состоит из трех первичных цветовых элементов (RGB). Справедливости ради нужно отметить, что существуют ПЗС-матрицы, где в качестве первичных цветов используются не красный, зеленый и синий, а голубой, желтый и пурпурный (как основные цвета в печати). Но такие телекамеры очень редко применяются в видеонаблюдении, и поэтому мы не будем рассматривать их как значительный сегмент видеонаблюдения. В противном случае нам было бы необходимо знать, что голубой, желтый и пурпурный преобразуются в самой телекамере при помощи таблиц в красный, зеленый и синий, так как композитный видеосигнал на выходе все равно должен быть представлен значениями RGB. Как видно на схематичной иллюстрации матрицы ПЗС (одноматричной телекамеры) фильтрация цветов RGB происходит в форме мозаики, поэтому этот фильтр называется мозаичным. Следует отметить, что зеленых светочувствительных элементов в два раза больше, чем синих или красных. Это связано с тем, что большая часть яркостной информации лежит в пределах зеленого спектра и человеческий глаз наиболее чувствителен к зеленому цвету. Именно эти зеленые ячейки сильно влияют на разрешение телекамеры.

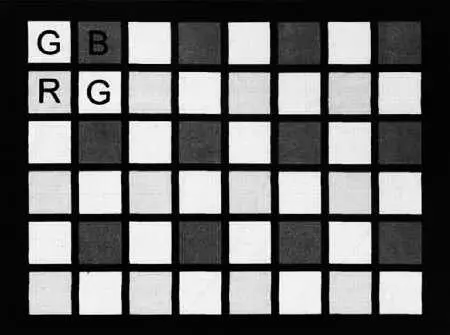

Рис. 9.48. Мозаичный фильтр на ПЗС-матрице

Логично было бы предположить, что разрешение в ТВ-линиях цветной одноматричной ПЗС-телекамеры рассчитывается путем деления количества горизонтальных (трехцветных) пикселов на 3/4 (соотношение сторон), на практике оно считается иначе. Учитывая чересстрочную развертку и мозаичное расположение, реальное разрешение цветной одноматричной ПЗС-телекамеры будет порядка 70–80 % от приведенных ранее расчетов. Таким образом, ПЗС-матрица размером 768x582 пиксела будет иметь разрешение приблизительно 768/4x3x0.8=460 ТВ-линий. А цветные трехматричные ПЗС-телекамеры имеют как минимум на 100 ТВ-линий больше только потому, что используются все трехцветные пикселы и отсутствует мозаичный фильтр.

В качестве необходимого отступления от темы мы напомним нашим читателям, что до изобретения ПЗС-телекамер (когда использовались телекамеры с передающими трубками) в связи с тем, что изображение считывается с мишени трубки в результате сканирования непрерывным электронным лучом, не существовало дискретных и конечных мельчайших элементов изображения (как в случае с ПЗС-матрицами).

Дискретные элементы изображения появились только с изобретением цветного телевидения, когда стали изготовлять телевизоры с электронно-лучевыми трубками, в которых использовалась цветоделительная решетка. Именно она разделяла световой поток на красные, зеленые и синие точки.

Когда речь идет о черно-белых телекамерах, мы говорим о разрешении, а не о пикселах, что напрямую связано с мельчайшим электронным лучом, который может сгенерировать телекамера и отобразить монохромный экран. Если вы помните, черно-белые мониторы имели довольно высокое разрешение только потому, что в них не использовались решетки, или сетки, и, соответственно, не было связанных с этим физических ограничений, которые появились позже с изобретением цветного телевидения. Все зависело только от того, насколько точно электронный луч воспроизводит детали, зафиксированные электронным лучом телекамеры. Возвращаясь снова к технологиям современного видеонаблюдения, подчеркнем, что необходимо четко понимать, что разрешение изображения в основном определяется источником, то есть разрешением ПЗС-телекамеры, что зависит от количества пикселов на ПЗС-матрице.
