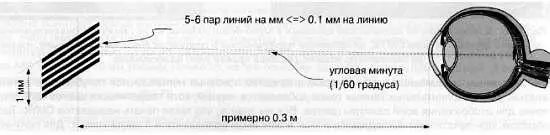

Рис. 9.51. 1/60 градуса считается пределом угловой разрешающей способности человеческого глаза

Такая же логика прослеживается и те же самые вычисления будут справедливы и для компьютерных мониторов высокого разрешения с электронно-лучевой трубкой и размером зерна 0.21 мм. В этом случае оптимальным расстоянием до экрана дисплея будет около 0.6 м. Большинство жидкокристаллических дисплеев не могут похвастать столь малым размером зерна, которое в этом случае обычно составляет 0.28 мм. Поэтому на них удобнее смотреть с расстояния примерно 1 м.

Здесь указаны приблизительные расстояния между зрителем и экраном монитора, которые основываются на пределе угловой разрешающей способности человеческого глаза 1/60°.

При том же расстоянии до экрана визуально будет восприниматься как значительно более качественное изображение от обычного компьютерного дисплея с разрешением XGA (1024x768 пикселов), где реальная разрешающая способность дисплея будет 92 точки на дюйм (dpi). Это значение получается делением 1024 пикселов на ширину 14-дюймового LCD-дисплея ноутбука. Поэтому дисплей компьютера имеет большую площадь (в пикселах), но также и более высокую частоту обновления, чем мы используем в видеонаблюдении. Имейте в виду, что для нормального отображения таких высококачественных изображений на экране компьютер должен иметь хороший видеоадаптер с достаточным количеством видеопамяти, чтобы обрабатывать это количество пикселов (1024x768) с нужным количеством цветов для передачи реальной сцены (глубина цвета 24 бит, что позволяет отображать 16.7 миллионов цветов в цветовой схеме RGB). И еще одно важное замечание: такой дисплей не будет совместимым с видеостандартами PAL или NTSC, так как это компьютерный дисплей XGA. Для отображения вышеупомянутых стандартов потребуется преобразование, которое может быть более или менее успешным в зависимости от алгоритмов и технологии дисплея.

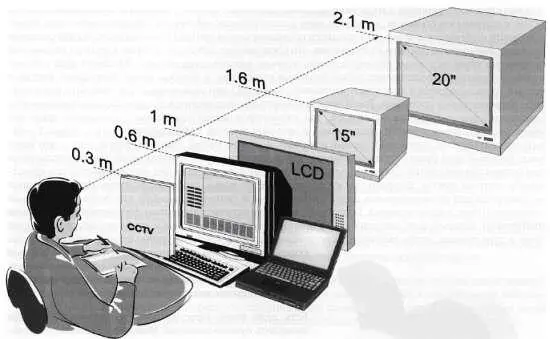

Рис. 9.52. Здесь указаны приблизительные расстояния между зрителем и экраном монитора, которые основываются на пределе угловой разрешающей способности человеческого глаза 1/60 градуса

На печати мы имеем даже более высокое разрешение на миллиметр, чем мы можем получить на любом мониторе. Именно поэтому нам часто кажется, что кадр, распечатанный на качественной фотобумаге с использованием принтера высокого разрешения, визуально выглядит значительно лучше, чем тот же кадр на обычном мониторе, используемом в видеонаблюдении. В основном это связано с тем, что когда мы смотрим на монитор, то располагаемся от него несколько дальше, чем при чтении этой книги.

Итак, давайте представим, что изображение от телекамеры высокого разрешения отображается на качественном видеомониторе, у которого в спецификациях указана горизонтальная разрешающая способность около 500 ТВ-линий. Если у данного монитора диагональ экрана, например, 38 см (15 дюймов) то это означает, что он способен отображать примерно 666 вертикальных линий по 30-сантиметровой ширине экрана (30 см = 11.8 дюйма). Если 666 линий мы поделим на 11.8 дюйма, то получим разрешение равное 56 точек на дюйм (56 dpi)!

Это практически самое высокое разрешение, которое мы можем получить при отображении аналогового видеосигнала, и оно определяется самим видеостандартом (PAL/NTSC).

Чтобы качественно распечатать телевизионный кадр, соответствующий стандарту ITU-601, на струйном принтере, нам также необходимо знать основы технологии струйной печати. Это нам позволит выбрать нужное качество печати на принтере. Как и следовало ожидать, размер кадра на печати и его разрешение мы легко сможем рассчитать, так как мы знаем разрешение нашего принтера. Пусть это будет 1440 точек на дюйм. Впрочем, следует предостеречь нашего читателя от желания принимать на веру все технические характеристики, указанные в инструкциях к подобным устройствам. Эти значения не всегда соответствуют действительности и нашим ожиданиям. Те точки на дюйм, которые указаны в технических характеристиках вашего принтера (например, 720 или 1440 dpi), обозначают мельчайшие точки, которые могут быть отпечатаны одним соплом (голубого, пурпурного, желтого или черного цвета) печатающей головки струйного принтера. Ситуацию еще более запутывает тот факт, что это не те же самые точки на дюйм, к которым мы привыкли, когда речь идет о полиграфической печати. «Натуральные» цвета струйной печати получаются в результате процесса псевдосмешения цветов (точечных растров) для создания плавных переходов на цветном изображении, что представляет собой распыление краски и смешивание полученных точек различных размеров, чтобы получить результирующий цвет. На самом деле цветные струйные принтеры представляют собой бинарные устройства, в которых синие, пурпурные, желтые и черные точки находятся в состоянии «включено» (печатать) или «выключено» (не печатать) без каких-либо промежуточных состояний. Такой подход концептуально отличается от подхода, использованного в электронно-лучевых трубках мониторов, где люминофор может светиться с различной яркостью.

«Бинарный» струйный принтер, работающий в цветовой системе CMYK, может печатать только 5 «чистых» цветов: голубой, пурпурный, черный и желтый, а также и белый. При этом белый цвет — это всего лишь фоновый цвет бумаги (предполагается, что она действительно белая), но он также используется при формировании цветов. Очевидно, что такая цветовая палитра не может использоваться для качественной цветной печати. Впрочем, то же самое касается новых струйных фотопринтеров, у которых используется два дополнительных цвета (светло-синий и светло-пурпурный) для более естественной передачи оттенков кожи человека. Поэтому здесь в дело вступают алгоритмы формирования полутонов ( half toning ), которые делят все разрешение принтера на ячейки полутонов и затем варьируют количество точек в этих ячейках, чтобы имитировать переменный размер точек. Аккуратно сочетая ячейки, которые содержат различные пропорции точек в цветовой системе CMYK, струйный полутоновый принтер способен обмануть человеческий глаз, заставив его увидеть палитру из миллионов цветов, вместо нескольких основных.

Есть одно очень простое правило, позволяющее нам вычислить нужные значения. Многие профессионалы цифровой обработки изображения, такие, как специалисты компании Adobe, предлагают делить разрешение, указанное в спецификациях струйного принтера на 4, чтобы получить реальное разрешение. На практике это означает, что струйный принтер с разрешением 720 точек на дюйм может передавать 180 цветных точек на дюйм. Для того чтобы получить самое высокое разрешение, нужно использовать соответствующую фотобумагу, которую рекомендует компания-производитель струйного принтера.
