Для выбора правильной экспозиции в вашем фотоаппарате имеется экспонометр, который выставляет корректные значения выдержки и диафрагмы. В автоматическом режиме оба значения определяются автоматически. В режиме приоритета диафрагмы мы выбираем F-число, а электроника фотоаппарата рассчитывает и устанавливает длительность выдержки. И, наконец, в режиме приоритета выдержки все происходит наоборот. Здесь мы вручную выбираем длительность выдержки, а F-число устанавливается автоматически.

Имеются разные комбинации времени выдержки и F-числа, при которых, тем не менее, на пленку будет попадать равное количество света. Например, если на вашем фотоаппарате установлена комбинация 1/30 с и F-5.6, то на пленку попадет примерно такое же количество света, как и при комбинации 1/60 с и F-4. Конечно, в последнем случае у нас будет немного меньшая глубина резкости с меньшим F-числом, но в остальном пленка будет экспонирована корректно. Учитывая факт равенства количества света с разными комбинациями выдержки и F-числа, эксперты из области фотографии рекомендовали специальную таблицу экспозиционных чисел (EV, Exposure Value) для вычисления количества света, которое и измеряют экспонометры. Мы не будем вдаваться в подробности того, каким образом производятся измерения в фотоаппарате, так как это потребовало бы отдельной книги, но в общих чертах можно сказать, что существуют экспонометры интегральные, точечные, матричные и другие. В рамках данной книги нет смысла рассматривать их отличия, отметим лишь, что в большинстве фотоаппаратов используется как минимум интегральный экспонометр. Это вполне подходит для нашей сферы, так как в видеонаблюдении уровни освещенности могут быть определены только приблизительно.

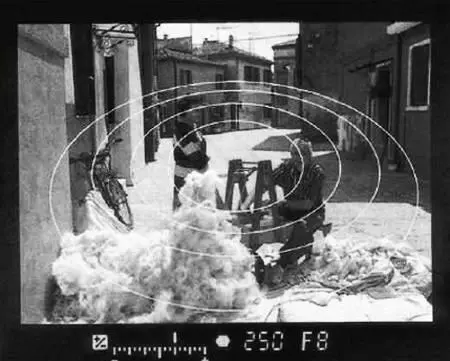

Рис. 2.9. Индикация экспонометра в современном зеркальном фотоаппарате

Таблица 2.1. Перевод экспозиционного числа в люксы

В инструкции пользователя фотоаппарата обычно имеется таблица экспозиционных чисел, которая выглядит примерно так же, как и приведенная в нашей книге таблица.

В большинстве случаев таблица экспозиционных чисел относится к фотопленке (или к матрице, если у нас цифровой фотоаппарат) с чувствительностью 100 единиц ISO, а это достаточно стандартная фотопленка. По этой причине в наших дальнейших вычислениях мы будем считать, что в нашем фотоаппарате заряжена пленка именно с такой чувствительностью. Конечно, мы можем использовать пленку и с другой чувствительностью, но это потребует небольшой корректировки наших расчетов.

Таблицу экспозиционных чисел понять несложно.

Например, комбинация 1/30 с и F-5.6 дает экспозиционное число 10. То же самое число получится с комбинацией 1/60 с и F-4. Таблица экспозиционных чисел получается при суммировании порядковых номеров (Reference Numbers) для времени выдержки и F-чисел (RN t+ RN f). Для удобства мы приводим и таблицу с порядковыми номерами выдержки и F-чисел. Например, в этой таблице длительности выдержки 1 секунда и диафрагме F-1.0 соответствует порядковый номер «О». Порядковый номер «1» соответствует длительности выдержки 1/2 секунды и диафрагме F-1.4, порядковый номер «2» — длительности выдержки 1/4 секунды и диафрагме F-2 и так далее по порядку.

Экспозиционные числа (EV) получаются сложением этих двух порядковых чисел. Например, экспозиционное число для комбинации выдержки 1/30 секунды и диафрагмы F-2.8 будет равно 8, так как порядковый номер для выдержки 1/30 секунды будет 5, а для диафрагмы F-2.8 это 3.

Приведу несколько простых формул (о них я уже писал в журнале «CCTV Фокус»), которые я вывел для приблизительного расчета порядковых номеров, если нет соответствующей таблицы под рукой:

RN f= 6.7∙lg(F — чиcло)(7)

F-число здесь соответствует тому, что нам выдает экспонометр фотоаппарата.

RN t= -3.32∙lg(t)(8)

t здесь соответствует реальной длительности выдержки, то есть если экспонометр нам показывает 125, то в формулу мы должны подставлять 1/125 секунды вместо t.

При желании можно подставлять и более привычное число 125 (назовем эту переменную «Т») вместо реальной длительности выдержки t, но тогда знак минуса перед логарифмом пропадает, и формула будет выглядеть так:

RN T= 3.32∙lg(T)(8a)

Не забудьте, что мы используем десятичные логарифмы.

Экспозиционное число (EV) вычисляется сложением двух полученных значений:

EV = RN f+ RN t = 6.7∙lg(F — число) — 3.32∙lg(t)(9)

или, если мы используем Τ вместо t:

EV = RN 1+ RN T(9а)

Рассмотрим, как это делается, на практике.

Допустим, в мой фотоаппарат заряжена пленка с чувствительностью 100 единиц ISO, а встроенный экспонометр показывает значение выдержки 1/250 секунды и диафрагмы — F-8. В этом случае порядковые номера для выдержки и диафрагмы и экспозиционное число считаются следующим образом:

EV = RN1 + RNt = 6.7∙lg(8) — 3.32∙lg(1/250) = 6.7∙0.9 + (-3.32)∙(2.398) = 6 + 8 = 14

(результат мы округляем).

Зависимость между экспозиционным числом и освещенностью описывается следующим уравнением:

Iлк = 2.5 ∙ 2 (RNf — RNt)= 2.5∙2 EV(10 )

В правой части приведенного уравнения 2 возводится в степень экспозиционного числа (EV), полученное значение умножается на 2.5, и в результате мы получаем освещенность Ілк, выраженную в люксах. Например, если экспозиционное число фотокамеры будет 15, то соответствующая этому числу освещенность вычисляется как:

Iлк = 2.5∙2 15= 81,192лк

Конечно, в наших измерениях такая точность невозможна, так как мы не учитываем множество факторов, включая отражательную способность окружающих объектов, первичные источники света в поле зрения, которые сильно влияют на средний уровень освещенности, и т. д.

Поэтому полученный результат мы округляем до 82,000 лк.

Следует заметить, что «динамический диапазон» встроенных экспонометров может варьироваться в зависимости от модели фотоаппарата. Чем лучше фотоаппарат, тем шире диапазон его экспонометра. Также при применении наших инструкций по измерению чувствительности на практике не следует забывать о чувствительности фотопленки, которая должна быть 100 единиц ISO. Конечно, можно использовать фотопленку и с чувствительностью 200 единиц ISO, но при этом экспозиционное число будет сдвинуто на +1 значение, так как фотопленка 200 ISO в два раза чувствительнее фотопленки 100 ISO. Фотопленка 400 ISO в четыре раза чувствительнее фотопленки 100 ISO, и соответственно экспозиционное число будет сдвинуто на +2 значения. Например, если мы будем проводить наши измерения с фотопленкой 200 ISO и получим экспозиционное число 16, то это будет эквивалентно 15 с фотопленкой 100 ISO.

В заключение мы рассмотрим еще один практический пример.
