Блоки для подсоединения устройств к ISDN-линии называются терминальными адаптерами (Terminal Adapter), а по виду и функциям они очень похожи на модемы, используемые в PSTN-линиях. Интеллектуальные терминальные адаптеры для подсоединения оборудования к B-ISDN-линии называются агрегирующими терминальными адаптерами (Aggregating Terminal Adapter).

Не забудьте, чтобы воспользоваться преимуществами широкополосной ISDN, на обоих концах линии (передающем и принимающем) должна быть ISDN-связь. Во многих странах ISDN-связь оплачивается по времени использования.

Сотовая сеть

Передача изображения по мобильным телефонам — возможность привлекательная, особенно на фоне доступных сегодня технологий. Мобильный телефон с модемом в комбинации с ноутбуком легко можно дополнить программными и техническими средствами, необходимыми для обеспечения беспроводной связи и передачи изображений.

Здесь применимы все те же обсуждавшиеся выше принципы и концепции, за исключением скорости передачи, которая в этой сети ниже.

Цифровая сеть дает хорошую помехозащищенность, хотя ее охват в настоящее время не столь широк, как аналоговый мобильный сервис. Цифровая мобильная сеть быстро растет, и роуминг доступен в большинстве промышленно развитых стран. Это значит, что пользователи, находясь за границей, могут направлять вызов в цифровую сеть страны пребывания и делать звонки, не выходя на оператора. Понятно, для активации роуминга пользователь должен сообщить об этом поставщику услуг.

В цифровой сотовой сети возможно получить скорость в 9600 бит/с при использовании модемного режима. Существуют усовершенствованные GSM-технологии, делающие возможным повышение скорости передачи данных от 9.6 кбит до 14.4 кбит по одному каналу. Мультиплексируя до четырех каналов в один временной интервал, оператор сможет предложить до 57.6 кбит, что в шесть раз выше доступных сегодня скоростей, а технологии сжатия позволят еще более увеличить скорость передачи.

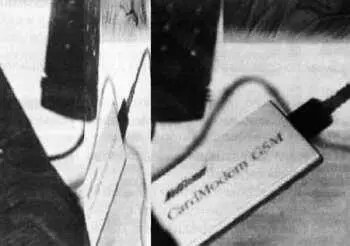

Рис. 10.33. Модем-карта GSM

Оптоволоконный кабель, если он корректно протянут и заделан — это лучшее и самое надежное средство передачи сигнала. Несмотря на то, что более тридцати лет этот тип кабелей использовался в удаленных телекоммуникационных линиях связи, даже в трансокеанских, в видеонаблюдении избегали или отказывались от его использования.

Главной причиной стал страх перед неизвестной технологией, которая считалась «нежной и чувствительной», и к тому же «слишком дорогой».

Оптоволоконный кабель имеет огромные преимущества перед другими средствами передачи сигнала, и хотя он считается дорогим и сложным при заделке, но со временем становится все дешевле и проще в использовании.

Самые главные преимущества — это иммунитет к электромагнитным помехам, более безопасная передача, более широкая полоса пропускания и намного большая протяженность линии без усиления. Поэтому мы уделим этому типу передачи особое внимание.

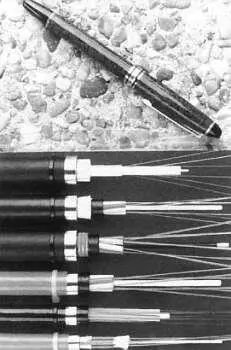

Рис. 10.34. Оптоволоконый кабель миниатюрен и хрупок, но он заключен в прочную оболочку

Почему волоконная оптика?

Волоконная оптика — это технология, в которой в качестве носителя информации используется свет; при этом не важно, о каком типе информации идет речь — аналоговом или цифровом. Обычно используется инфракрасный свет, а средой передачи служит стекловолокно.

Передача сигналов по стекловолокну имеет ряд преимуществ перед существующими «металлическими» средствами передачи. Это:

— Очень широкая полоса пропускания.

— Очень низкое ослабление сигнала, порядка 1.5 дБ/км по сравнению с 30 дБ/км для коаксиального кабеля RG-59 (для сигнала 10 МГц).

— Волокно (являющееся диэлектриком) создает электрическую (гальваническую) изоляцию между передающим и принимающим концом линии, поэтому невозможно возникновение «земляных петель».

— Свет как носитель сигнала полностью остается внутри оптоволоконного кабеля, поэтому не вызывает помех в соседних кабелях или других оптоволоконных кабелях.

— Стекловолокно не чувствительно к внешним сигналам и электромагнитным помехам (ЭМП), поэтому совершенно не важно, рядом с каким блоком питания будет проходить кабель — 110 В, 240 В, 10 000 В переменного тока или совсем близко от мегаваттного передатчика. Даже если молния ударит в одном сантиметре от кабеля — никаких наводок не будет.

— Оптоволоконный кабель миниатюрен и легок.

— Невозможно сделать ответвление оптоволоконного кабеля, не повредив при этом качества сигнала, что немедленно обнаруживается на принимающем конце линии. Это особенно важно для систем безопасности.

— Цена оптоволоконного кабеля падает с каждым днем. Обычный оптоволоконный кабель стоит от $1 до $5 метр в зависимости от типа.

У оптоволоконного кабеля есть определенные недостатки, но и они со временем будут исправлены:

— Концевая заделка оптоволоконного кабеля требует специальных инструментов и большей точности и мастерства, чем в случае других средств передачи.

— Возникают трудности с переключением и маршрутизацией сигналов.

Оптоволоконный кабель имеет больше преимуществ, чем какой-либо другой.

Многие годы оптоволоконный кабель использовался в телекоммуникациях и теперь становится все более популярен в видеонаблюдении и системах безопасности.

По мере усовершенствования технологии концевой заделки и сращивания кабеля, а также его удешевления, все больше систем видеонаблюдения и безопасности будут использовать волоконную оптику.

Концепция

Концепция волоконной оптики опирается на фундаментальные законы отражения и преломления света.

Может показаться невероятным, что стекловолокно может удерживать световые лучи внутри световода, не давая им «пройти сквозь стены», при передаче сигнала на многие километры. Чтобы понять этот эффект, придется освежить в памяти физические принципы полного отражения.

В начале XVII века физик Виллеброрд Снелиус заложил основы теории преломления и отражения света.

Когда свет попадает в более плотную среду, его скорость уменьшается и изменяется направление распространения, что объясняется волновой природой света при распространении в среде (см. раздел по оптике). Проявлением этой природы является сильное отклонение луча при попадании в другую среду.

Все мы видели «сломанную» соломинку в стакане воды. Это и есть преломление.
