Хотя специалисты видеонаблюдения и не должны заменять системных администраторов, тем не менее, нам необходимо понимать основные концепции сети и принципы работы сетевых технологий и устройств, чтобы уметь подключить к сети и настроить цифровой видеорегистратор или сетевую телекамеру.

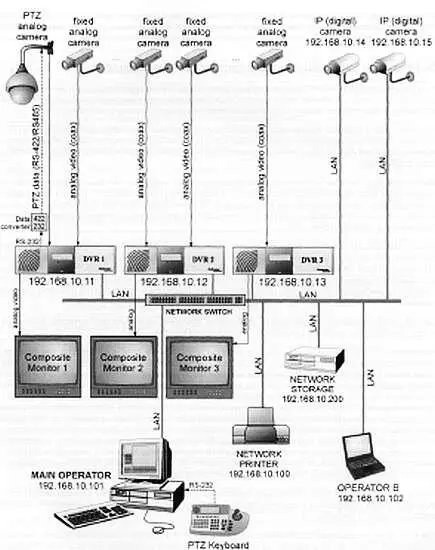

На иллюстрации приведен пример небольшой гибридной системы видеонаблюдения с некоторым количеством аналоговых телекамер, подключенных к 3 цифровым видеорегистраторам. Также в системе видеонаблюдения имеется две сетевые телекамеры, три видеомонитора и компьютерный дисплей для двух операторов.

Мы называем эту систему гибридной, так как аналоговые телекамеры подключены к цифровым видеорегистраторам, а сетевые телекамеры подключены к коммутатору. Таким образом, запись у нас ведется в цифровом виде, но мы по-прежнему используем аналоговые телекамеры, как и в большинстве современных систем видеонаблюдения. Кроме того, сетевой принтер и сетевая система хранения (NAS) также подключены к сетевому коммутатору.

Такая конфигурация предполагает перемещение записей цифровых видеорегистраторов в долгосрочный архив сетевой системы хранения (NAS), тогда как сами цифровые видеорегистраторы ведут запись «по кругу», стирая самые старые данные. Также на схеме изображена поворотная телекамера, которая управляется с основного рабочего места оператора через клавиатуру, подключенную к последовательному порту компьютера. Кроме того, телекамерой можно управлять и программно с помощью клавиатуры и мыши компьютера, например, на втором рабочем месте оператора.

Для того чтобы управлять телекамерами, необходимо объяснить несколько особенностей, связанных с форматом данных управления телекамерами и передачей по сети.

Практически все компьютеры и цифровые видеорегистраторы на базе компьютеров для этой цели используют последовательный порт (их обычно два) с интерфейсом RS-232, который ограничен 50 метрами длины кабеля. Большинство цифровых видеорегистраторов могут передавать вместе с изображением и управляющую информацию. Но если заказчик для управления телекамерой хочет использовать отдельную клавиатуру, то она должна передавать данные по интерфейсу RS-232 и подключаться к последовательному порту (например, к компьютеру на основном рабочем месте). Чтобы оператор мог удаленно управлять телекамерой, подключенной к цифровому видеорегистратору, управляющая информация должна быть передана на соответствующий цифровой видеорегистратор. Далее данные передаются на его последовательный порт и затем на телекамеру. Если нам нужно управлять более чем одной телекамерой, или она расположена на расстоянии более 15 метров от подключенного видеорегистратора, то имеет смысл воспользоваться конверторами интерфейса RS-232 в интерфейс RS-422 или RS-485, которые позволяют передавать данные на большие расстояния (до километра).

После того как система была подключена, проложены все кабели, подключены и корректно настроены все телекамеры и цифровые видеорегистраторы, настало время настроить все компоненты системы видеонаблюдения для работы в сети.

Так как все эти устройства подключены к локальной сети, то в первую очередь мы должны присвоить устройствам IP-адреса. На иллюстрации показано, что у каждого устройства уже есть свой IP-адрес из диапазона зарезервированных для локальных сетей адресов. В нашем случае никаких ограничений нет, и для каждого устройства мы можем использовать и любые другие уникальные адреса из этого диапазона.

Рис. 11.33. Пример гибридной системы видеонаблюдения

Если в той же сети присутствуют и другие устройства, которые не обязательно входят в состав системы видеонаблюдения, то необходимо следить, чтобы у них не оказались такие же IP-адреса. В этом случае лучше всего обратиться к системному администратору этой сети, который предоставит вам список свободных IP-адресов.

Если наша система видеонаблюдения строится на базе уже существующей локальной сети, то нужно четко себе представлять, что объем данных, которые передаются в системе видеонаблюдения, будет влиять на общую скорость передачи данных в сети.

Нельзя просто однозначно сразу сказать, насколько сетевая нагрузка системы видеонаблюдения повлияет на общую производительность сети, но все это можно измерить, после того как система видеонаблюдения будет установлена. Очевидно, что потоки данных в системе видеонаблюдения будут зависеть от структуры системы видеонаблюдения и характера ее использования. Если операторы будут вести постоянное наблюдение с помощью всех телекамер на компьютерных дисплеях, а сетевые телекамеры будут пересылать данные для записи на систему сетевого хранения, то сеть будет основательно загружена.
