Владо Дамьяновски - CCTV. Библия видеонаблюдения. Цифровые и сетевые технологии

Справедливости ради нужно сказать, что любая цифровая система видеонаблюдения на основе уже существующей локальной сети создает серьезную дополнительную нагрузку. Особенно это будет заметно в сетях с изначально низкой пропускной способностью, таких, как 10-мегабитные сети Ethernet. В сетях с более высокой пропускной способностью, таких, как 100-мегабитные и особенно гигабитные сети, дополнительная нагрузка от цифровой системы видеонаблюдения будет заметна меньше, но многое зависит от масштаба и архитектуры системы. Практика показывает, что если сети используются в основном для передачи электронной почты и небольших файлов, то пользователи не заметят дополнительной нагрузки, но если по сети передаются большие объемы информации, то разница будет ощутима.

По этой причине имеет смысл разгрузить локальную сеть, отображая аналоговые телекамеры на видеомониторы. В большинстве цифровых видеорегистраторов для этой цели предусмотрены «сквозные» видеовыходы. Сеть же следует использовать только для просмотра архива или для переноса краткосрочных архивных записей с цифровых видеорегистраторов в долговременный архив сетевой системы хранения.

Также возможно использовать только очень небольшое число телекамер для постоянного наблюдения по сети, что снизит на нее нагрузку, и запрограммировать цифровой видеорегистратор так, чтобы он передавал изображение от остальных телекамер только по тревоге или при обнаружении движения. В то же время цифровой видеорегистратор будет вести постоянную запись, и, таким образом, ни одно важное событие не будет пропущено. И, наконец, во многих цифровых видеорегистраторах присутствует функция регулировки потоков передаваемой информации в зависимости от доступной пропускной способности сети.

Если ни один из вышеперечисленных способов не решает проблему загруженности сети, то необходимо устанавливать отдельную локальную сеть для цифровой системы видеонаблюдения. Это обойдется дороже, но такое решение того стоит. Цифровая система видеонаблюдения будет независима от местной сети, что повысит надежность и эффективность как общей сети, так и сети, используемой только для видеонаблюдения. Кроме того, в отдельной локальной сети мы можем использовать любую удобную нам архитектуру, любые IP-адреса и настроить коммутацию потоков данных именно так, как нам нужно.

Многие компоненты систем видеонаблюдения можно отнести к дополнительным. Некоторые из них понятны и просты в использовании, другие более сложны. Начнем с очень простого механизма — поворотного устройства.

При заказе или проектировании системы видеонаблюдения сразу возникает вопрос: сколько телекамер будет входить в систему и какого типа — установленные фиксированно или на поворотном устройстве?

Фиксированные телекамеры устанавливаются на кронштейне, при этом используются объективы с фиксированным фокусным расстоянием, а телекамера «смотрит» только в одном направлении, не изменяя своего положения.

Альтернативой фиксированным телекамерам являются телекамеры, положение которых в пространстве можно изменять (с помощью поворотного устройства). Такая телекамера помещается на способную поворачиваться платформу, при этом обычно используются вариообъективы с сервоуправлением, так что весь комплекс может поворачиваться в горизонтальной и вертикальной плоскостях, увеличивать изображение объектов и осуществлять фокусировку.

В терминологии видеонаблюдения телекамеры этого типа называются «PTZ-камерами». Возможно, более подходящим термином будет «PTZF-камера» ( Pan/Tilt/Zoom/Focus ), или еще более точно «PTZFI», так как в последние годы к существующим характеристикам добавилось еще управление диафрагмой.

Однако более распространен термин «PTZ-камера», и мы будем использовать именно этот термин для обозначения телекамеры, которая, кроме функций поворота, наклона и увеличения, обладает функциями фокусировки и дистанционного управления диафрагмой.

Типичное поворотное устройство, представленное на рис. 12.1, имеет боковую платформу, на которую устанавливается нагрузка (телекамера с вариообъективом в термокожухе). Существуют поворотные устройства с верхним расположением платформы, они отличаются по величине номинальной нагрузки, которая зависит от центра тяжести нагрузки. В случае поворотных устройств с боковыми платформами центр тяжести располагается ниже, это означает, что из двух типов устройств (при одинаковых электродвигателях и вращающем моменте) боковая платформа имеет большую номинальную нагрузку. Из этого не стоит делать выводов о том, что поворотные устройства с платформой сверху хуже, разница касается только номинальной нагрузки, которая в последние годы не является столь критичной, так как размеры телекамер, объективов и, соответственно, кожухов, становятся меньше. (Поворотные устройства с боковым размещением телекамеры обеспечивают угол поворота в обеих плоскостях около 360°, в то время как при верхнем размещении — в горизонтальной плоскости около 360°, а в вертикальной около 60°. Прим. ред.)

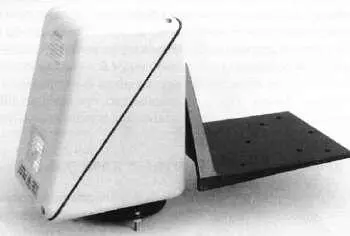

Рис. 12.1. Типичное поворотное устройство для уличных условий

С точки зрения применения выделяются два типа поворотных устройств:

— Наружные (используемые вне помещений);

— Внутренние (используемые внутри помещений).

Наружные поворотные устройства делятся на три категории:

— Большой нагрузки (нагрузка выше 35 кг)

— Средней нагрузки (нагрузка 10–35 кг)

— Малой нагрузки (нагрузка до 10 кг).

Сегодня, когда размеры и масса телекамер уменьшаются, происходит миниатюризация вариообъективов и кожухов, вряд ли вам понадобится сверхмощное поворотное устройство. Номинальная нагрузка устройств средней группы подойдет для большей части приложений.

Наружные поворотные устройства устойчивы к погодным воздействиям, они тяжелее и прочнее — ведь они несут более тяжелый кожух, а часто еще и дополнительные устройства, такие как блок омыватель/очиститель и/или инфракрасный осветитель.

Внутренние поворотные устройства используются только в условиях, защищенных от внешних факторов, особенно от дождя, ветра и снега. Внутренние поворотные устройства обычно меньше и легче, в большинстве случаев они попадают в третью категорию, то есть могут нести не более нескольких килограммов. Поэтому внутренние поворотные устройства часто изготавливают из литой пластмассы, и выглядят они более эстетично, чем уличные устройства.
