Всего доступно 8 ячеек памяти, что позволяет одновременно хранить 8 изображений соответственно.

Для каждой ячейки выделено достаточное количество памяти, чтобы хранить цифровое изображение стандартного разрешения, как оно определено стандартом ITU-601 (720x576 пикселов), с глубиной цвета 24 бит (RGB, 16 млн. цветов).

В любой момент мы можем записать новое изображение в эти ячейки памяти, поэтому постоянного набора из 8 ячеек нам вполне хватит для работы.

Процедура создания новой испытательной таблицы достаточно проста и описана далее в соответствующем разделе книги. Если вы умеете переносить изображения с обычной бытовой телекамеры на ваш компьютер, то проблем с переносом изображений в генератор TPG-8 у вас не возникнет.

Клавиатура TPG-8

Включение генератора TPG-8 производится с помощью кнопки On, a выключение — кнопкой Off. Всегда выключайте TPG-8, когда он вам не нужен в работе, и его аккумуляторные батареи прослужат дольше.

При включении питания на передней панели загорается зеленый индикатор.

Кнопки Р1, Р2… Р8служат для переключения между соответствующими ячейками памяти. Номера на кнопках соответствуют номерам ячеек, как они представлены в программе TPG Navigator.

Нажатием кнопок PALили NTSCвыбирается соответствующий телевизионный стандарт.

В генераторе TPG-8 запоминаются последние настройки, поэтому вам не потребуется каждый раз после включения питания выбирать нужный теле…???…

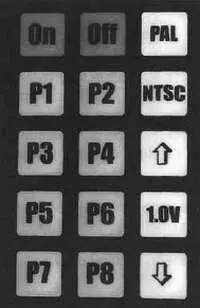

Рис. 14.23. Клавиатура TPG-8

Кнопки с изображением вертикальных стрелок позволят вам увеличить или уменьшить размах выходного видеосигнала, который изменяется небольшими шагами по несколько десятков милливольт. Для значительного изменения размаха выходного видеосигнала следует несколько раз нажать соответствующую кнопку, так как нажатие и удерживание этих кнопок расценивается как однократное нажатие.

Минимальный размах видеосигнала, который генерирует TPG-8 (при согласованной нагрузке 75 Ом) составляет 300 мВ, а максимальный — 1.5 В. Эти предельные значения используются для тестирования диапазона входного видеосигнала у различных устройств записи и воспроизведения (цифровые видеорегистраторы, видеомониторы) или приемо-передатчиков по витой паре, оптоволоконным или радиочастотным линиям. Если вы изменяете размах видеосигнала, то после окончания тестирования не забывайте возвращать его к стандартному значению 1 В. Это делается нажатием кнопки 1.0 V.

Разъемы

На фотографии вы можете видеть следующие видеовыходы тестового генератора (слева направо):

— Композитный (монохромный) видеосигнал (CVS);

— Полный (цветной) композитный видеосигнал (CVBS);

— Раздельный видеосигнал S-Video (Y/C).

Чаще всего используется выход CVBS.

На нижней части генератора расположены разъемы для подключения:

— Внешнего питания (5 В постоянного тока от блока питания, который входит в комплект);

— Кабеля USB.

Кроме того, рядом с ними находится желтый индикатор, который мигает при передаче данных между компьютером и TPG-8.

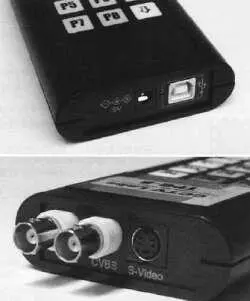

Рис. 14.24. Разъемы TPG-8

Программное обеспечение TPG-8 Navigator

Программа TPG-8 Navigator поставляется на компакт-диске в комплекте с генератором. Это программное обеспечение предназначено для загрузки различных изображений в TPG-8 (например, если вы захотите поменять тестовые таблицы или загрузить одну из предложенных на нашем сайте). Программа TPG-8 Navigator предназначена для работы на компьютере под управлением операционной системы семейства Windows (например, Windows 98, 2000 или ХР), у которого есть интерфейс USB.

В программе TPG-8 Navigator имеются следующие функции и настройки:

— Preview all images — показ всех изображений, содержащихся в ячейках памяти.

— Display — предварительный просмотр изображения из выбранной ячейки памяти в небольшом окне. Эта функция полезна для быстрого просмотра содержимого ячейки памяти, когда вы уже примерно знаете, что там может быть.

— Read — показ содержимого ячейки памяти с полным разрешением. Это займет больше времени для передачи по интерфейсу USB, но покажет все детали изображения.

— Write — запись изображения в выбранную ячейку памяти. Если формат изображения совместим с TPG-8, то вы увидите его в режиме предварительного просмотра. Прежде чем изображение будет записано, программа спросит вас, в каком стандарте записывать (PAL или NTSC), что также можно выбрать в системных настройках.

— Level — эта настройка определяет уровень видеосигнала и обычно должна иметь среднее значение 128. Изменяется в пределах от 0 до 255.

— Use Video Interlace filter — включение фильтра для более гладкого отображения. Для испытательных таблиц его следует отключать.

— Show Preview window — используется для показа окна предварительного просмотра.

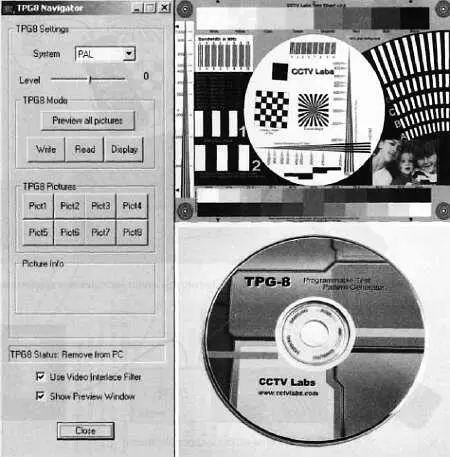

Рис. 14.25. Программное обеспечение TPG-8 Navigator

Измерительные приборы, используемые с TPG-8

Для более точных измерений оптимальным будет использование осциллографа и вектороскопа совместно с TPG-8. Чтобы точно видеть и сравнивать различные особенности и детали испытательных таблиц, потребуется осциллограф с возможностью выбора телевизионной строки. А для оценки точности цветопередачи рекомендуется использовать вектороскоп.

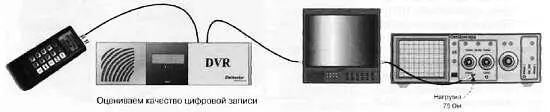

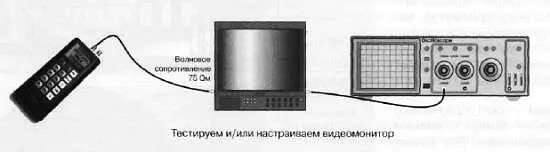

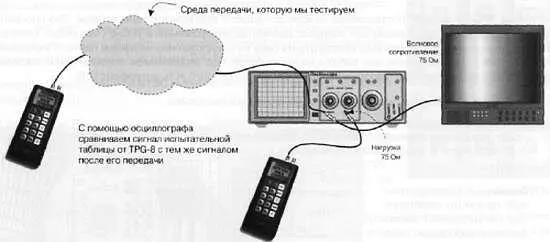

Рис. 14.26. Несколько примеров работы с TPG-8

Рис. 14.27. Испытательная таблица

Несколько советов по созданию испытательных таблиц

Генератор TPG-8 с согласованной нагрузкой 75 Ом должен выдавать видеосигнал с размахом 1 В. Выходной аналоговый видеосигнал формируется из цифрового изображения, записанного в ячейку памяти согласно рекомендациям ITU-601 (т. е. 720x576 пикселов для PAL и 720x480 — для NTSC). Это максимальное разрешение для аналогового телевидения, и именно из-за его ограничений не имеет смысла использовать более высокое разрешение, хотя это технически возможно.

Внимательный читатель, вероятно, уже заметил, что ни одно из приведенных разрешений не имеет соотношения сторон 4:3, которое характерно для стандартного видеомонитора. Например, в стандарте PAL, который предусматривает 576 активных строк, для получения соотношения сторон 4:3 потребуется 768 горизонтальных элементов (пикселов, при этом мы предполагаем именно «квадратные» пикселы). А в стандарте NTSC с 480 активными строками уже потребуется 640 горизонтальных пикселов для достижения соотношения сторон 4:3. Поскольку рекомендации ITU-601 предусматривают 720 горизонтальных пикселов как для PAL, так и для NTSC, то, чтобы получить соотношение сторон 4:3, в стандарте PAL потребуется «растянуть» изображение по горизонтали, а в стандарте NTSC — «сжать» по горизонтали.
