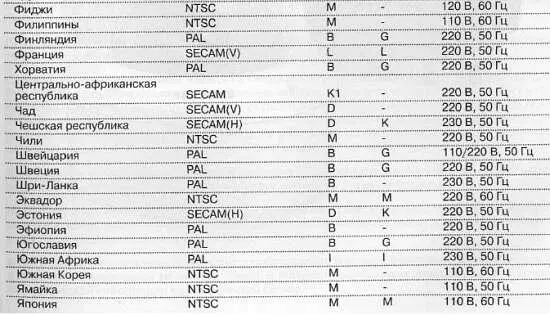

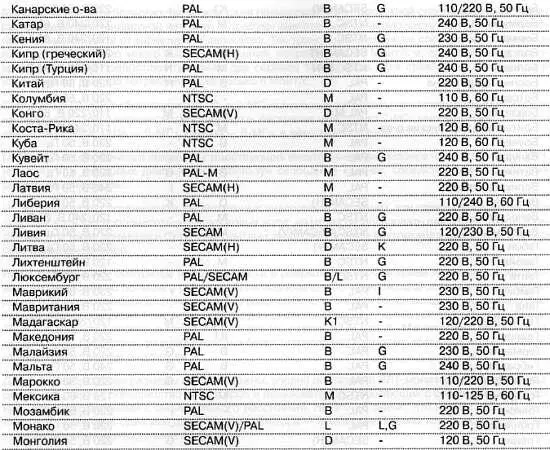

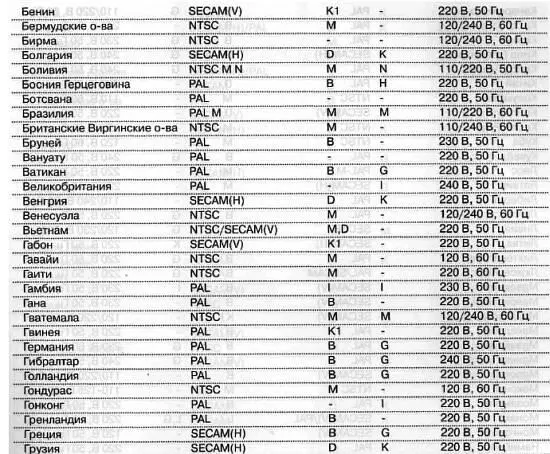

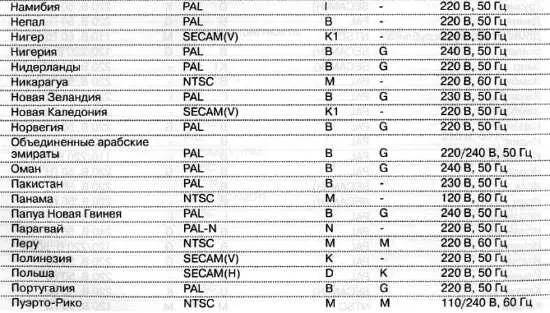

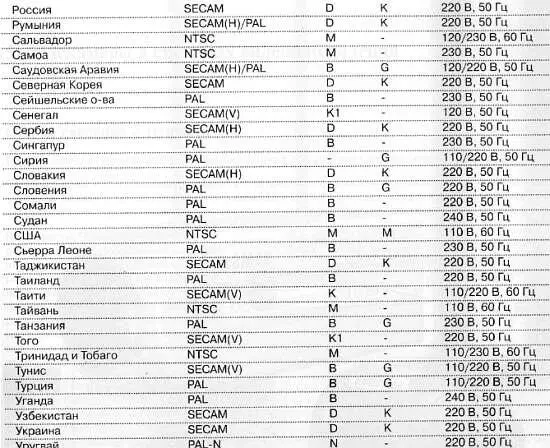

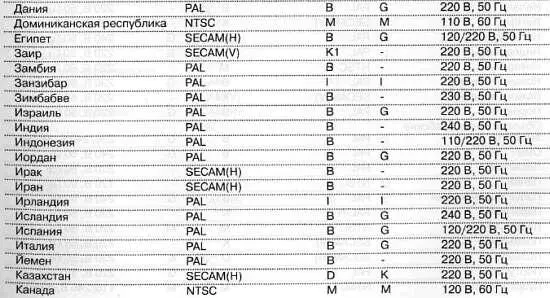

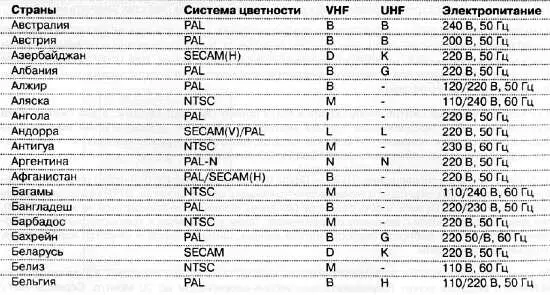

Для видеонаблюдения размеры не столь важны, вполне достаточно ЭЛТ-мониторов с высоким разрешением, так как большинство операторов и пользователей, работающих с системами наблюдения, следят за экранами с очень близкого расстояния. Но это не значит, что нельзя избрать иной подход и установить один или два больших монитора — в качестве главных контрольных дисплеев — на значительном расстоянии от зрителя.

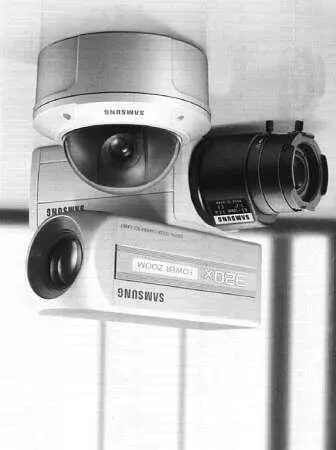

Самый первый и наиболее важный элемент системы видеонаблюдения — это элемент, формирующий изображение, то есть телекамера.

Термин «камера» произошел от латинского camera obscura , что означает «темная комната».

В средние века такие комнаты использовали художники. Затемненная комната кубической формы с выпуклой линзой с одной стороны и экраном, на который проецировалось изображение с другой, использовалась художниками для формирования изображений и последующей их зарисовки.

В XIX веке под «камерой» понимали устройство записи изображений на пленку или другой светочувствительный материал. Она состояла из светозащищенной коробки, объектива, через который проходил и фокусировался свет, затвора, контролировавшего продолжительность раскрытия объектива, и диафрагмы, регулировавшей количество проходящего через стекло света.

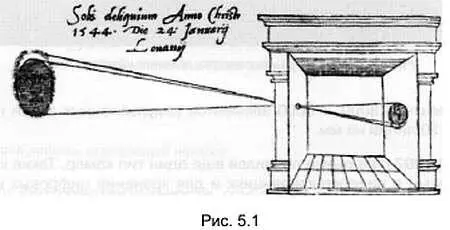

В 1826 г. Иозеф Найсфор Нипс (Joseph Рис. 5.1 Nicephore Niepce) получил первое негативное изображение на пленке. Так зародилась фотография.

Вначале фотографические камеры не сильно отличались от концепции камеры-обскуры. Они представляли собой черную коробку с объективом впереди и фотопластинкой сзади. Начальная установка изображения и фокусировка делались на основе перевернутой «вверх ногами» проекции, которую фотограф мог видеть, только прикрывшись черной накидкой.

Первая коммерческая фотокамера была снабжена механизмом ручной подачи пленки и видоискателем (или окуляром), который давал приблизительный обзор, видимый объективом.

Сегодня мы используем термин «камера» в киносъемке, фотографии, телевидении и мультимедиа. Камера проецирует изображение на различные мишени, но во всех камерах используется свет и объективы (В русском языке большое разнообразие значений слова «камера» — фотокамера, кинокамера, видеокамера, тюремная камера, воздушная камера, футбольная камера, газовая камера, камера хранения, велосипедная камера и т. д. Разумно для устройств, применяемых в видеонаблюдении использовать термин «телекамера». Прим. ред.).

Чтобы понять, что же такое система видеонаблюдения, необязательно быть экспертом по телекамерам и знатоком оптики, но если вы понимаете основы, то это вам здорово поможет.

Многое тут аналогично фотографии, а поскольку каждый из нас когда-либо пробовал свои силы в семейной фотографии, то нам нетрудно будет провести аналогии между видеонаблюдением и фотографией или домашним видео.

В фотографии и кинокамерах происходит преобразование оптической информации (изображений) в отпечатки на химической эмульсии (пленке). В телевизионных камерах происходит преобразование оптической информации в электрический сигнал. Во всех случаях используются объективы с определенным фокусным расстоянием и углом обзора, различными для различных форматов.

Объективам свойственны ограниченная разрешающая способность и наличие искажений (или аберраций), и особенно это заметно в пленочных камерах. Это происходит потому, что разрешение пленки все еще гораздо выше, чем разрешение электронных камер, хотя с каждым днем появляются все новые и новые ПЗС-матрицы более высокого разрешения.

Для примера, используемые в видеонаблюдении ПЗС-матрицы высокого разрешения содержат 752 х 582 пикселов (элементов изображения), а цветная негативная 35-мм пленка в 100 ISO имеет разрешение, эквивалентное 8000 х 6000 элементов (эмульсионных зерен пленки). Типичное разрешение пленки — 120 линий на мм.

В 1997 г. на рынке появился еще один тип камер. Такие камеры используются вместе с компьютерами в видеоконференциях и для хранения цифровых изображений. В этих камерах в качестве фотоприемника используется ПЗС-матрица — вместо аналогового электрического сигнала или проекции изображения на пленку камера преобразует изображение в цифровой формат и записывает его на микродиск или RAM-карту, с которых изображение легко перенести в компьютер. Большинство таких камер дают статические кадры, но появляются и камеры, дающие видеосигнал в цифровом формате в реальном режиме времени.

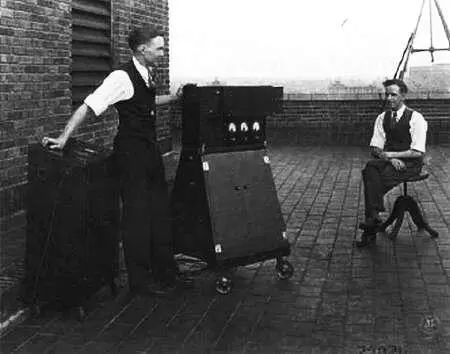

Рис. 5.2. Одна из ранних телевизионных камер (1931 г.)

Первые эксперименты с телевизионными камерами состоялись в 1930-х и были проведены инженером русского происхождения Владимиром Зворыкиным (Zworykin) (1889–1982). Его первая камера, созданная в 1931 г., фокусировала изображение на мозаику из фотоэлементов. Напряжение в каждом элементе было мерой интенсивности света в каждой точке и могло быть преобразовано в электрический сигнал.

Эта концепция, не считая небольших модификаций, осталась неизменной в течение десятков лет.

Первые камеры изготовлялись из стеклянных трубок и светочувствительного люминофорного покрытия на внутренней поверхности стекла. Сегодня мы называем их передающими трубками.

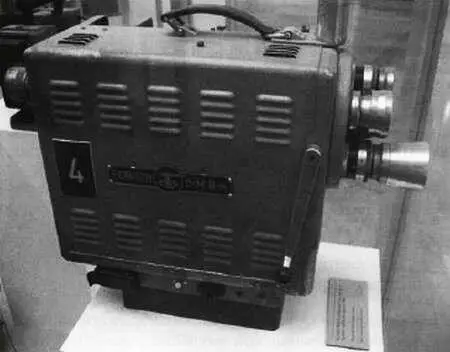

Рис. 5.3. Студийная телевизионная камера с передающей трубкой (1952 г.)
